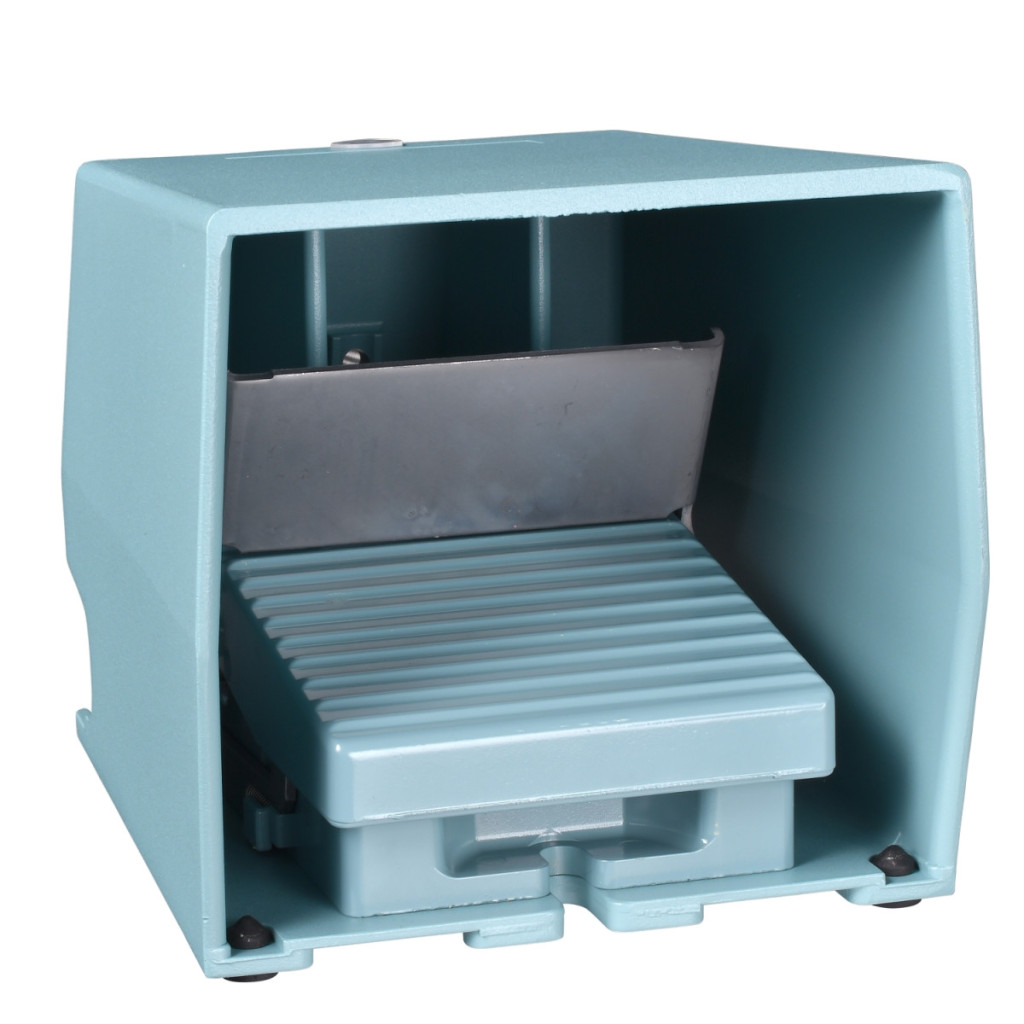

Comutatorul cu pedală XPEM511 din seria Harmony XPE de la Schneider Electric este un dispozitiv de control industrial, albastru, metalic, cu o singură treaptă. Acest comutator de picior fiabil este alegerea ideală pentru mediile industriale în care comutarea manuală este impracticabilă sau imposibilă, iar acționarea cu piciorul este o soluție mai convenabilă pentru controlul mașinilor și echipamentelor. Produsul este fabricat într-o carcasă metalică de înaltă calitate, care asigură durabilitate și o durată lungă de viață chiar și în cele mai dure condiții industriale. Comutatorul cu pedală are un grad de protecție IP66, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor puternice de apă, astfel încât funcționează în mod fiabil chiar și în medii umede sau prăfuite. Mai mult, a fost testat și conform IP669, ceea ce înseamnă că oferă un nivel de protecție și mai ridicat. Produsul este echipat cu un capac de protecție care împiedică acționarea accidentală, sporind astfel siguranța și fiabilitatea. Comutatorul cu pedală Harmony XPE XPEM511 are un mecanism de eliberare și permite acționarea într-o singură etapă. Comutatorul are o configurație de contact 2 NC+NO, care permite o utilizare flexibilă în diverse sarcini de control. Produsul are un curent nominal de funcționare de 3 A în categoria 240 V AC-15 și 0,27 A în categoria 250 V DC-13, care este conform cu anexa A la IEC 60947-5-1. Tensiunea nominală de izolare este de 500 V pentru gradul de poluare 3, ceea ce este conform cu cerințele IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C. Conform standardelor UL 508 și CSA C22.2 nr. 14, tensiunea nominală de izolație este de 300 V. Produsul este extrem de durabil, cu o durată de viață mecanică de 15 milioane de cicluri de comutare. Comutatorul este conectat folosind terminale cu șurub, care permit conectarea firelor cu o secțiune maximă de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului se face prin două presetupe Pg 16. Pentru utilizarea cu presetupe ISO M20 este necesar un adaptor DE9RA620. Comutatorul cu pedală poate fi protejat împotriva scurtcircuitelor cu o siguranță gG de 10 A, în conformitate cu IEC 60947-5-1 și VDE 0660-200.
Schneider Electric Harmony XPE - XPEM511 - comutator cu pedală, 1 pol, 2NO+1NC, cu capac de protecție, metalic, cu eliberare, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XPE
Tipul produsului sau componentului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală simplă
Denumirea scurtă a dispozitivului: XPEM
Accesorii: Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 2 NC + NO
Culoare: Albastru
Caracteristici suplimentare
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1 Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: 2 intrări pregătite pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 Grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 120 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 48 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Caracteristici de mediu
Standarde: NF E 09-031
Certificări de produs: FIMKO, CSA
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140 Clasa I conform NF C 20-030 Grad de protecție IP: IP66 conform IEC 60529 IP669 conform IEC 60529
