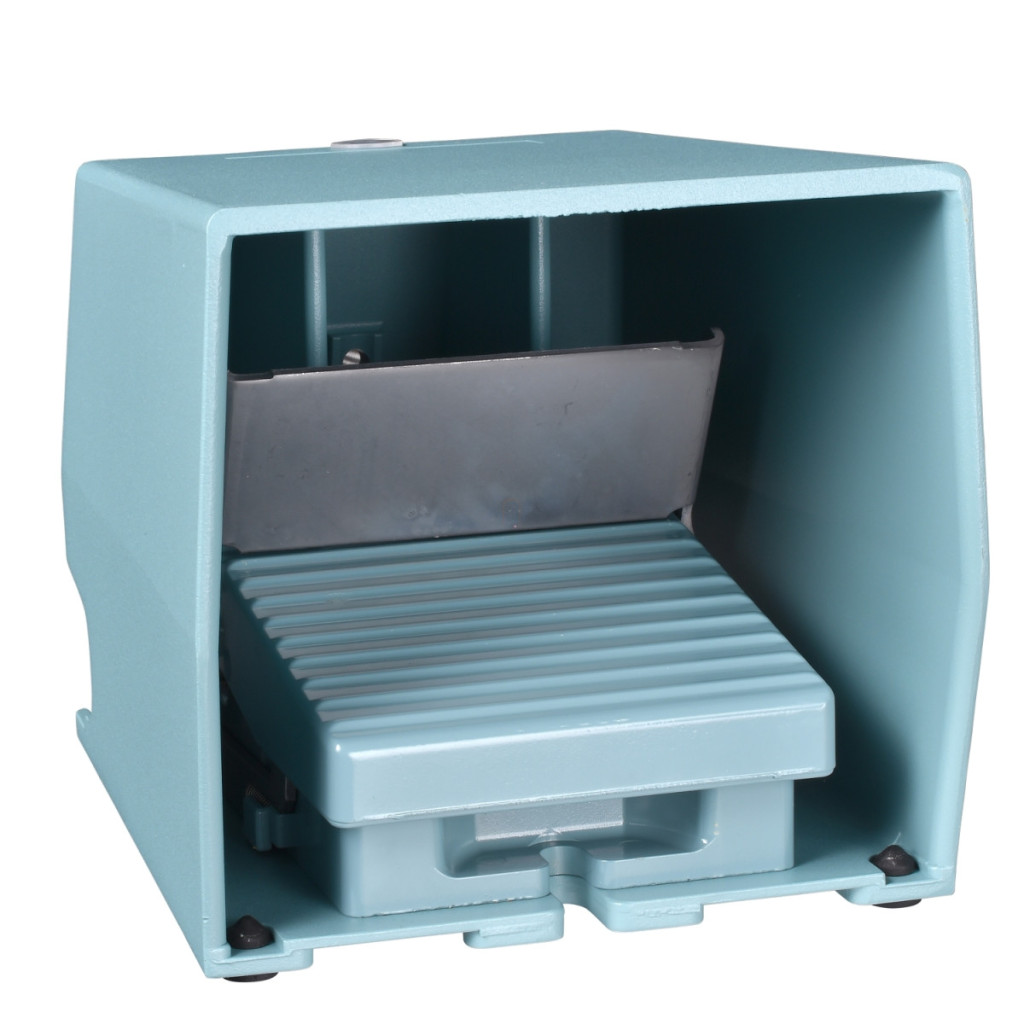

Comutatorul cu pedală XPEM529 din gama Harmony XPE de la Schneider Electric este un dispozitiv de control versatil, de calitate industrială, ideal pentru utilizarea într-o varietate de medii industriale. Acest comutator cu pedală metalică albastră are un capac de protecție și un mecanism de eliberare care împiedică acționarea accidentală, sporind astfel siguranța și fiabilitatea în utilizarea zilnică. Comutatorul cu pedală XPEM529 este o versiune cu 1 treaptă, cu ieșire analogică, dotată cu 2 contacte NC + NO. Comutatorul este conform cu cerințele de deschidere pozitivă din IEC 60947-5-1 Anexa K. Intervalul de tensiune de alimentare este de 24-48 V c.c., iar limitele de tensiune de alimentare sunt de 19-58 V. Consumul de curent fără sarcină este de numai 4 mA. Deriva curentului de ieșire variază între -12% și 2% între -25°C și 70°C și între -6% și 2% între 0°C și 50°C, asigurând o funcționare stabilă chiar și în condiții de temperatură variabilă. În ceea ce privește conexiunile, XPEM529 este echipat cu terminale cu șurub care pot acomoda maximum 1 x 2,5 mm² sau 2 x 1,5 mm² fire, cu sau fără capete de cablu. Există două deschideri pentru presetupe Pg 16 pentru intrarea cablului. Durata de viață mecanică este remarcabilă, cu 15 milioane de cicluri de comutare. Curentul nominal de funcționare este de 3A 240V AC-15 categoria (A300) și 0,27A 250V DC-13 categoria (Q300) conform IEC 60947-5-1 Anexa A. Tensiunea nominală de izolare este de 500 V pentru gradul de poluare 3, în conformitate cu IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și 300 V conform UL 508 și CSA C22.2 Nr. 14. Tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Rezistența maximă între terminale este de 25 MOhm conform IEC 60255-7 categoria 3 și NF C 93-050 metoda A. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip 10A gG, în conformitate cu standardele IEC 60947-5-1 și VDE 0660-200. Puterea nominală de funcționare în modul DC-13 variază în funcție de nivelul de tensiune: 10 W la 24 V, 7 W la 48 V și 4 W la 120 V, în toate cele trei cazuri la o frecvență de funcționare de <60 cicluri/minut și un factor de încărcare de 0,5, pentru 5 milioane de cicluri de comutare. Gradul de protecție IP este IP66 și IP669 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a jeturilor de apă de înaltă presiune. Rezistența la vibrații este de 15 gn (f= 10-500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 150 gn conform NF E 09-031 și 20 gn conform IEC 60068-2-27. Intervalul de temperatură de funcționare este de la -25 °C la +70 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C, asigurând o aplicabilitate largă în diverse condiții de mediu.
Schneider Electric Harmony XPE - XPEM529 - comutator cu pedală, ieșire analogică cu 1 treaptă, 1NO+2NC, cu capac de protecție, metalic, cu eliberare, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală simplă
Denumirea scurtă a dispozitivului: XPEM
Accesorii: Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: Ieșire analogică în 1 etapă
Tip și compoziție contact: 2 NC + NO
Culoare: Albastru
Informații suplimentare
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Tensiune nominală de alimentare: 24...48 V CC
Limite de tensiune de alimentare: 19...58 V
Consum de curent: 4 mA fără sarcină
Deriva curentului de ieșire: -12...2 % la -25...70 °C
-6...2 % la 0...50 °C
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuc de cablu
Intrare cablu: 2 intrări pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 Grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Mediu
Standarde: NF E 09-031
Certificări ale produsului: CSA, FIMKO
Manipulare de protecție: TC
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
IP669 conform IEC 60529
