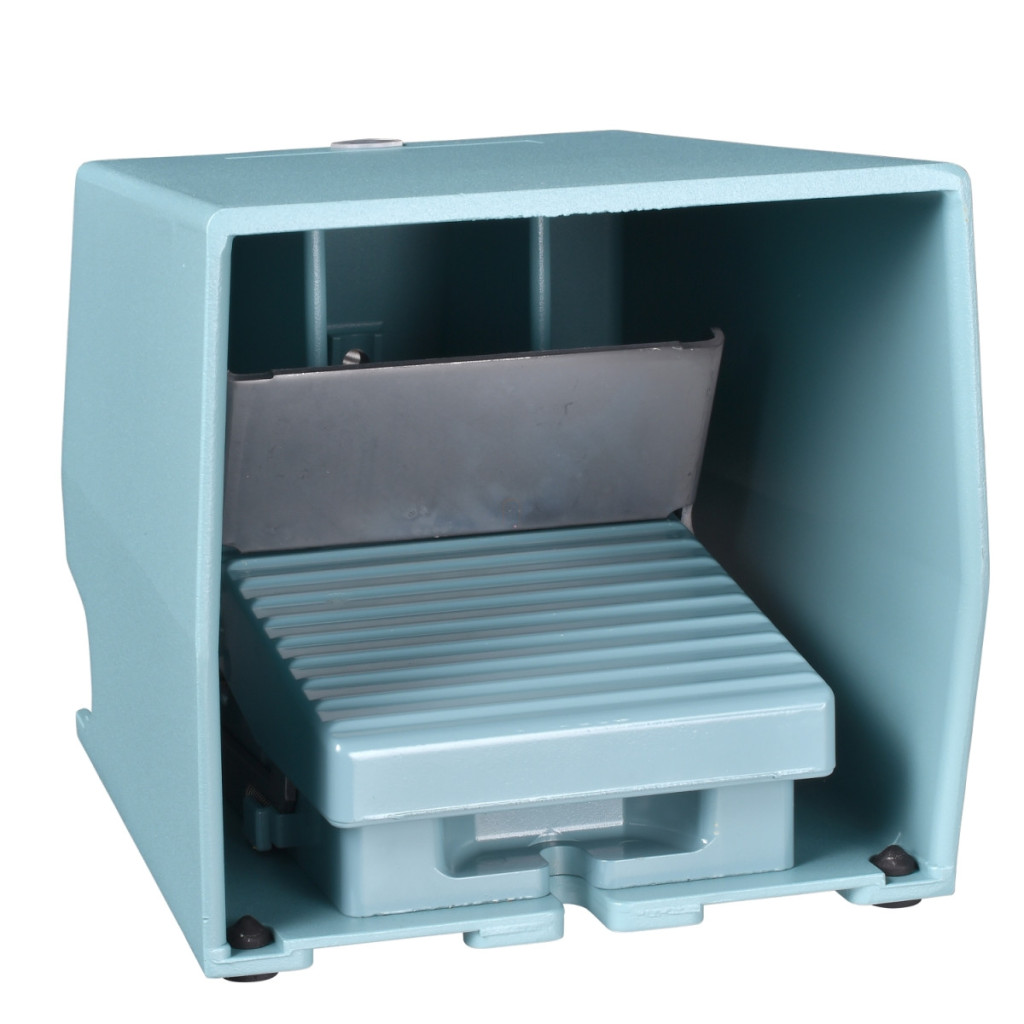

Seria Schneider Electric Harmony XPE XPEM711 este un comutator cu pedală simplă de calitate profesională, care oferă fiabilitate și durabilitate excelente în medii industriale. Acest comutator cu pedală din metal albastru are un capac de protecție care împiedică acționarea accidentală și oferă protecție împotriva influențelor externe. Modelul XPEM711 este echipat cu un mecanism de eliberare, care sporește și mai mult siguranța și precizia operațională. Comutatorul cu pedală are un mecanism de acționare în două trepte și este echipat cu 2 contacte NC + NO, ceea ce îl face flexibil pentru utilizarea într-o varietate de sarcini de control. Datorită clasei de protecție IP66, este foarte rezistent la praf și jeturi de apă, permițând o funcționare fiabilă chiar și în medii industriale dure. Dispozitivul are o deschidere pozitivă care respectă cerințele IEC 60947-5-1 Anexa K, sporind și mai mult siguranța în aplicații critice. Intrarea cablului se face prin două presetupe filetate Pg16, oferind opțiuni flexibile de instalare. Comutatorul cu pedală Schneider Electric XPEM711 are parametri electrici remarcabili: 3A, 240V AC-15, curent nominal de funcționare A300 și 0,27A, 250V DC-13, valoare nominală Q300 conform IEC 60947-5-1 Anexa A. Tensiunea de izolație este de 500 V (grad de poluare 3) conform IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și 300 V conform standardelor UL 508 și CSA C22.2 Nr. 14. Rezistența la tensiune de impuls este de 6 kV conform IEC 60947-1. Rezistența maximă între terminale este de 25 MOhm, ceea ce respectă cerințele IEC 60255-7 Categoria 3 și NF C 93-050 Metoda A. Protecția la scurtcircuit este asigurată de o siguranță de tip 10A gG, în conformitate cu standardele IEC 60947-5-1 și VDE 0660-200. Comutatorul cu pedală Schneider Electric XPEM711 se remarcă prin durabilitate mecanică excepțională, oferind 15 milioane de cicluri de comutare. Produsul are diferite puteri nominale de funcționare în categoria DC-13: 10 W la 24 V, 7 W la 48 V și 4 W la 120 V, în fiecare caz cu o frecvență de funcționare de <60 cicluri/minut, un factor de încărcare de 0,5 și o durată de viață de 5 milioane de cicluri. Dispozitivul poate fi utilizat într-un interval larg de temperaturi ambientale (-25 °C până la +70 °C) și poate fi depozitat la temperaturi cuprinse între -40 °C și +70 °C. Rezistența sa la vibrații este de 15 gn (f=10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 150 gn conform NF E 09-031 și 20 gn conform IEC 60068-2-27, ceea ce asigură o rezistență mecanică excelentă. XPEM711 este conform cu categoria de supratensiune I conform IEC 61140 și NF C 20-030 și are un grad de protecție IP66 și IP669 conform IEC 60529, ceea ce îl face alegerea perfectă chiar și pentru cele mai exigente aplicații industriale.
Schneider Electric Harmony XPE - XPEM711 - comutator cu pedală, 2 trepte, 1NO+2NC, cu capac de protecție, metalic, cu eliberare, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală simplă
Denumirea scurtă a produsului: XPEM
Accesorii: Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 2 trepte
Tip și compoziție contact: 2 NC + NO
Culoare: Albastru
Parametri tehnici
Deschidere pozitivă: Conform cu cerințele din anexa K la IEC 60947-5-1
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuc de cablu
Intrare cablu: 2 intrări filetate pentru presetupe Pg 16
Durabilitate mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300 0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare: 10 W DC-13, <60 cicluri/minut frecvență de funcționare, 5.000.000 cicluri, 24 V, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, <60 cicluri/minut frecvență de funcționare, 5.000.000 cicluri, 120 V, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, <60 cicluri/minut frecvență de funcționare, 5.000.000 cicluri, 48 V, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Standarde: NF E 09-031
Certificări de produs: FIMKO, CSA
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură de depozitare în mediu: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
IP669 conform IEC 60529
