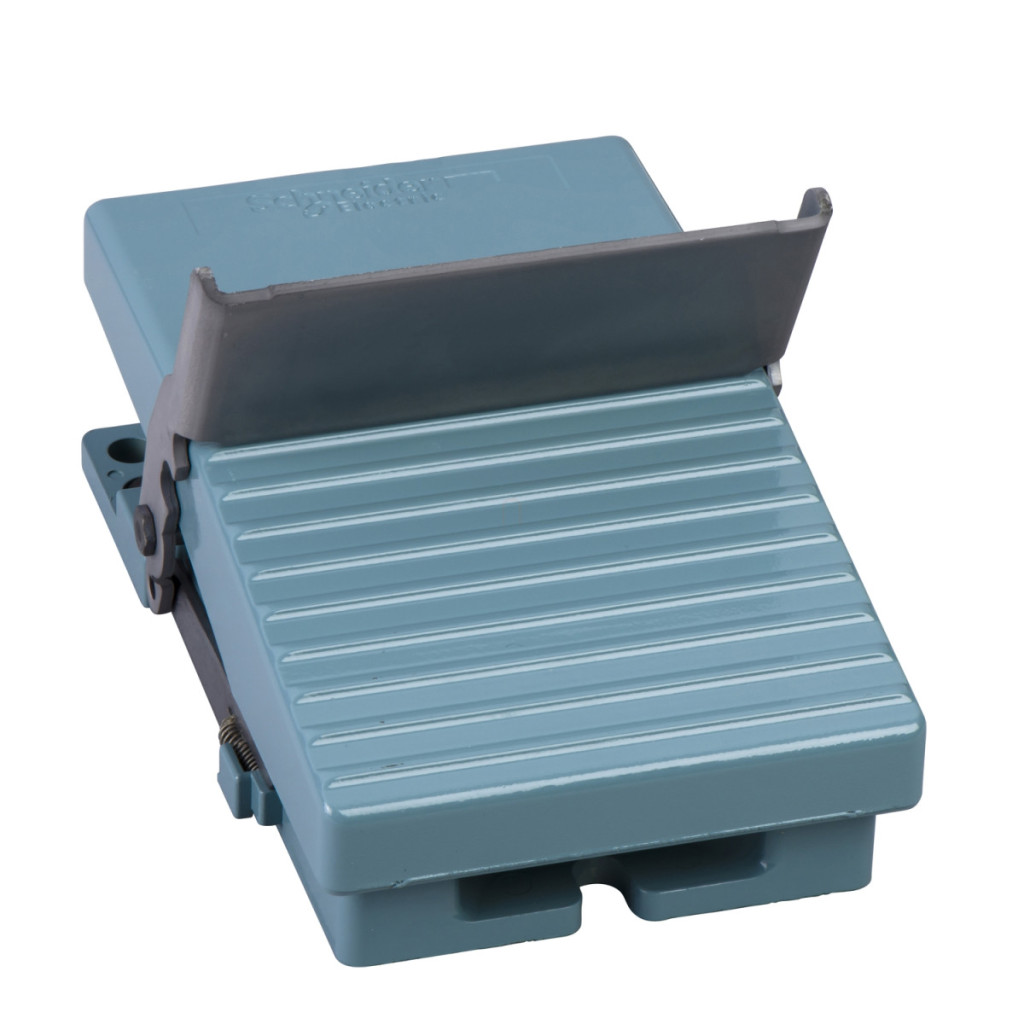

Comutatorul cu pedală XPEM810 din seria Harmony XPE de la Schneider Electric este un dispozitiv de control robust, de calitate industrială, care asigură o funcționare fiabilă chiar și în cele mai solicitante medii. Acest comutator albastru, cu carcasă metalică, este ideal pentru controlul de la distanță în condiții de siguranță a diverselor sisteme, mașini sau echipamente industriale în cazul cărora operarea manuală este impracticabilă sau imposibilă. Cea mai importantă caracteristică a modelului XPEM810 este mecanismul de declanșare încorporat, care poate fi acționat într-o singură etapă. Dispozitivul are o configurație de contact 1NC+1NO, care oferă opțiuni versatile de comutare pentru diverse aplicații. Datorită clasei de protecție IP66, acest comutator cu pedală este foarte rezistent la praf și jeturi de apă, asigurând o funcționare fiabilă chiar și în medii industriale umede sau prăfuite. Produsul are o funcție de deschidere pozitivă care respectă anexa K a standardului IEC 60947-5-1, asigurând utilizarea sa în aplicații critice pentru siguranță. Comutatorul cu pedală Harmony XPE XPEM810 oferă performanțe electrice remarcabile, cu un curent nominal de funcționare de 3 A, 240 V CA-15 A300 și 0,27 A, 250 V CC-13 Q300, în conformitate cu IEC 60947-5-1 Anexa A. Produsul are o tensiune de izolare de 500 V (grad de poluare 3) în conformitate cu standardele IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și 300 V în conformitate cu standardele UL 508 și CSA C22.2 Nr. 14. Tensiunea nominală de impuls rezistentă este de 6 kV conform IEC 60947-1. Oferă o durabilitate mecanică remarcabilă, rezistând la până la 15 milioane de cicluri de comutare, ceea ce garantează o durată lungă de viață chiar și în cazul utilizării frecvente. Comutatorul cu pedală are două intrări de cablu Pg 16, iar conexiunile se realizează cu borne cu șurub, care permit conectarea cablurilor cu o secțiune transversală de 1x2,5 mm² sau 2x1,5 mm², cu sau fără papuci de cablu. Intervalul larg de temperatură de funcționare al produsului (-25...70 °C) și rezistența excelentă la vibrații (15 g, f=10...500 Hz conform IEC 60068-2-6) asigură o funcționare fiabilă chiar și în condiții extreme. Rezistența sa la șocuri este de 150g conform NF E 09-031 și 20g conform IEC 60068-2-27. XPEM810 este protejat împotriva scurtcircuitelor de o siguranță de tip 10A gG, în conformitate cu standardele IEC 60947-5-1 și VDE 0660-200. Produsul este certificat CSA și FIMKO, respectând astfel standardele de siguranță recunoscute la nivel internațional.
Schneider Electric Harmony XPE - XPEM810 - comutator cu pedală, 1 pol, 1NO+1NC, fără capac de protecție, metalic, cu eliberare, albastru date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală simplă
Denumirea scurtă a dispozitivului: XPEM
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 1 pol
Tip și compoziție contact: 1 NC + 1 NO
Culoare: Albastru
Caracteristici suplimentare
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Conexiuni - terminale: Clemă cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: 2 intrări, proiectate pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
Curent nominal de funcționare: 0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolare: 500 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de izolare:500 V (grad de poluare 3) conform NF C 20-040 Grupa C
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform VDE 0110 Grupa C
Tensiune nominală de izolație: 300 V conform UL 508
Tensiune nominală de izolație: 300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
Rezistență maximă între terminale: 25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform VDE 0660-200
Putere nominală de funcționare
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/min, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Putere nominală în W: 4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 120 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Putere nominală de funcționare în W: 7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 48 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Mediu
Standarde: IEC 60947-5-1, VDE 0660-200
Certificări de produs: CSA, FIMKO
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
Rezistență la impact: 20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Categorie de supratensiune: Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
