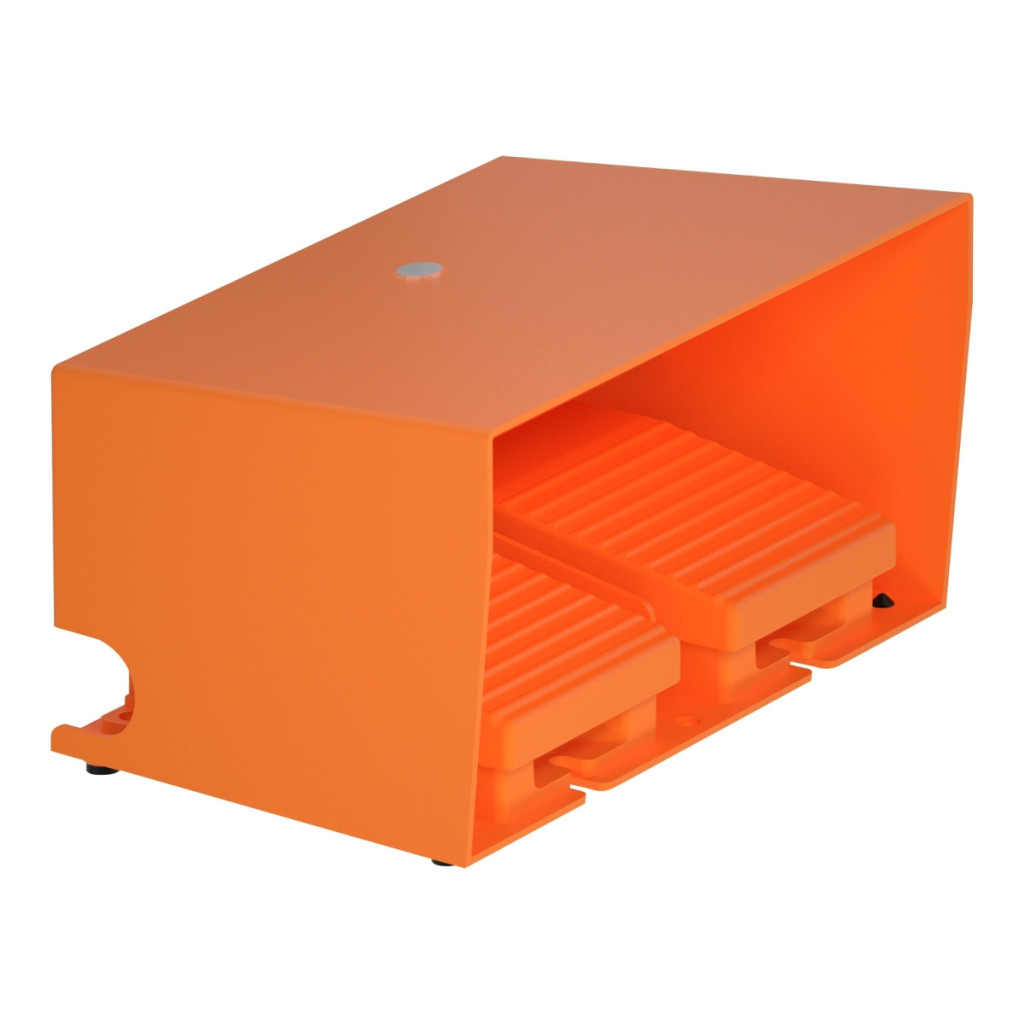

Schneider Electric Harmony XPE XPER3100D este un comutator cu pedală din metal portocaliu, de calitate profesională, cu două culori, prevăzut cu un capac de protecție pentru a preveni acționarea accidentală. Acest produs este ideal pentru mediile industriale în care este necesară comanda cu piciorul, lăsând mâinile libere pentru alte sarcini. Comutatorul cu pedală XPER3100D are parametri tehnici excelenți care asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai exigente aplicații industriale. Dispozitivul este cu o singură treaptă și este echipat cu două seturi de contacte, fiecare constând dintr-un contact NC (normal închis) și un contact NO (normal deschis). Are o funcție de deschidere pozitivă care respectă Anexa K din IEC 60947-5-1, asigurând o deconectare sigură în toate circumstanțele. Comutatorul cu pedală Harmony XPE oferă un nivel remarcabil de protecție: clasele de protecție IP66 și IP669 asigură protecție completă împotriva prafului și a jeturilor de apă de înaltă presiune. Produsul funcționează în mod fiabil chiar și în condiții de mediu extreme, cu o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o rezistență excelentă la vibrații și șocuri (rezistență la vibrații de 15 gn în intervalul de frecvență 10-500 Hz conform IEC 60068-2-6 și rezistență la șocuri de 150 gn conform NF E 09-031). Conexiunea se realizează cu borne cu șurub, care permit conectarea unui fir de 2,5 mm² sau a două fire de 1,5 mm², iar pentru intrarea cablului sunt disponibile 2 presetupe Pg 16. Adaptorul DE9RA620 poate fi utilizat pentru dimensiunea ISO M20. XPER3100D are un curent nominal de funcționare de 3A 240V AC-15 în categoria de aplicație (A300) și 0,27A 250V DC-13 în categoria (Q300) conform anexei A la IEC 60947-5-1. Tensiunea nominală de izolație este de 500 V (grad de poluare 3) conform IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și 300 V conform UL 508 și CSA C22.2 Nr. 14. Produsul are o durată de viață mecanică remarcabilă de 15.000.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Pentru protecția împotriva scurtcircuitelor, se recomandă utilizarea unei siguranțe de tip 10A gG, în conformitate cu standardele IEC 60947-5-1 și VDE 0660-200. Sunt disponibile diferite niveluri de putere de funcționare în categoria de aplicații DC-13, la frecvențe de funcționare scăzute (<60 cicluri/minut): 10 W la 24 V, 7 W la 48 V și 4 W la 120 V, toate garantate pentru 5.000.000 de cicluri cu un factor de încărcare de 0,5, în conformitate cu IEC 60947-5-1 Anexa C.
Schneider Electric Harmony XPE - XPER3100D - comutator cu pedală, două pedale, 1 viteză, 2x 1NO+1NC, cu capac de protecție, metal, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală dublă
Denumirea scurtă a dispozitivului: XPER
Accesorii: Capac de protecție
Mecanism de acționare: Fără mecanism de acționare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 2 x (1 NC + 1 NO)
Culoare: Portocaliu
Caracteristici suplimentare
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuc de cablu
Intrare cablu: 2 intrări cu presetup Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolație:500 V (grad de poluare 3) conform IEC 60947-1 500 V (grad de poluare 3) conform NF C 20-040 grupa C 500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 categoria 3
25 MOhm conform NF C 93-050 metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici fizice: B
(11-12)NC
(13-14)NO
Caracteristici de mediu
Standarde: NF E 09-031
Certificări ale produsului: FIMKO
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
IP669 conform IEC 60529
Dimensiuni
Desen tehnic: Disponibil în fișa tehnică a produsului
