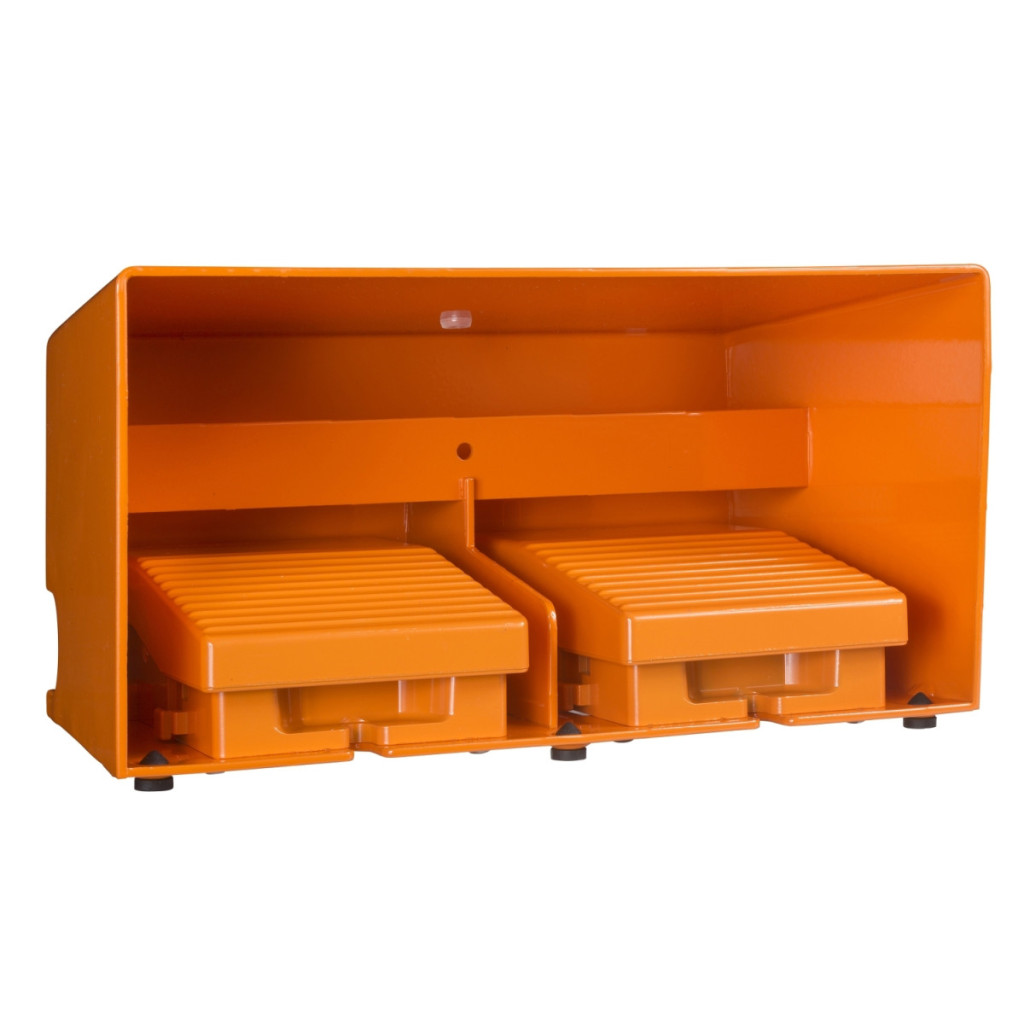

Comutatorul cu pedală dublă XPER3110D din gama Harmony XPE de la Schneider Electric este un dispozitiv profesional de control industrial care oferă o soluție fiabilă pentru funcționarea în siguranță a diverselor mașini și echipamente. Acest comutator cu pedală din metal portocaliu are un capac de protecție care împiedică acționarea accidentală, sporind astfel siguranța la locul de muncă în mediile industriale. Comutatorul cu pedală XPER3110D are o funcționare în 1 etapă și o configurație de contact 2 x 2 NC + 1 NO, care este conformă cu IEC 60947-5-1 Anexa K pentru deschidere pozitivă. Produsul este conectat prin borne cu șurub care acceptă cabluri cu o secțiune maximă de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Intrarea cablului este posibilă prin două presetupe Pg 16, dar se poate utiliza un adaptor DE9RA620 pentru dimensiunea ISO M20. Din punct de vedere tehnic, comutatorul cu pedală XPER3110D are parametri remarcabili: durată de viață mecanică de 15 milioane de cicluri de comutare, curent nominal de funcționare de 3 A la 240 V în categoria AC-15 (A300) și 0,27 A la 250 V în categoria DC-13 (Q300). Tensiunea de izolare este de 500 V la gradul de poluare 3 (conform IEC 60947-1, NF C 20-040 grupa C, VDE 0110 grupa C) și 300 V conform standardelor UL 508 și CSA C22.2 nr. 14. Rezistența la tensiune de impuls este de 6 kV (IEC 60947-1). Protecția împotriva scurtcircuitelor poate fi asigurată cu o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1 și VDE 0660-200. Produsul garantează 5 milioane de cicluri de comutare la diferite niveluri de tensiune și factori de încărcare: 10 W DC-13 la 24 V, 7 W DC-13 la 48 V și 4 W DC-13 la 120 V, cu un factor de încărcare de 0,5 și o frecvență de funcționare mai mică de 60 de cicluri/minut. Comutatorul cu pedală are o protecție remarcabilă, IP66 conform IEC 60529 (protecție completă împotriva prafului, protecție împotriva jeturilor de apă de înaltă presiune) și are, de asemenea, certificarea IP669. Intervalul de temperatură ambiantă de funcționare este între -25 °C și +70 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Are o rezistență excelentă la vibrații (15 gn, interval de frecvență 10-500 Hz conform IEC 60068-2-6) și rezistență la șocuri (150 gn conform NF E 09-031 și 20 gn conform IEC 60068-2-27). Produsul aparține categoriei de supratensiune I conform standardelor IEC 61140 și NF C 20-030. Greutatea netă a comutatorului cu picior dublu XPER3110D este de 5,92 kg.
Schneider Electric Harmony XPE - XPER3110D - comutator cu pedală, 2 pedale, 1 viteză, 2x 1NO+2NC, cu capac de protecție, metal, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală dublă
Denumire scurtă: XPER
Accesorii: Capac de protecție
Mecanism de acționare: Fără mecanism de acționare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 2 x 2 NC + 1 NO
Culoare: Portocaliu
Caracteristici suplimentare
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: 2 orificii filetate pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
Curent nominal de funcționare: 0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de izolație:500 V (grad de poluare 3) conform NF C 20-040 Grupa C
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform VDE 0110 Grupul C
Tensiune nominală de izolație: 300 V conform UL 508
Tensiune nominală de izolație: 300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
Rezistență maximă între terminale: 25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform VDE 0660-200
Caracteristici fizice
Greutate netă: 5,92 kg
Caracteristici de mediu
Standarde: NF E 09-031
Certificări ale produsului: FIMKO
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 150 gn conform NF E 09-031
Rezistență la șocuri: 20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Categorie de supratensiune: Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție IP: IP669 conform IEC 60529
