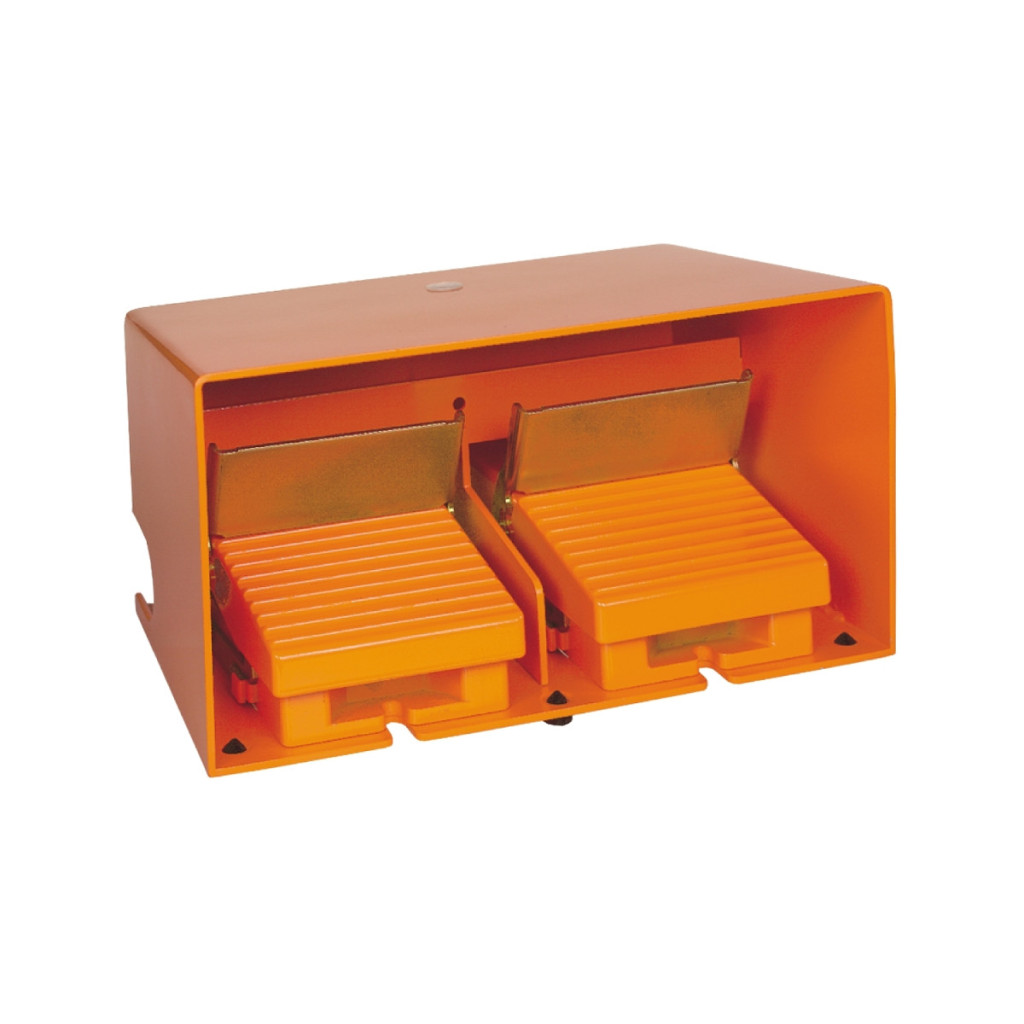

XPER5100D, parte a gamei Schneider Electric Harmony XPE, este un comutator industrial profesional cu două pedale, care oferă o soluție excelentă pentru aplicații care necesită control fără mâini. Acest comutator cu pedală din metal portocaliu are un capac de protecție și un mecanism de eliberare care împiedică acționarea accidentală, sporind astfel siguranța și fiabilitatea operațională în mediile industriale. Harmony XPE XPER5100D are un principiu de funcționare în 1 etapă (1 treaptă) și un design cu pedală dublă care oferă o combinație de contacte 2 x (1 NC + 1 NO). Această configurație de contact face comutatorul cu pedală extrem de versatil, permițându-i să îndeplinească o varietate de sarcini de control. Gradul de protecție IP66 oferă o protecție excelentă împotriva prafului și a jeturilor puternice de apă, în timp ce gradul IP669 oferă un nivel de protecție și mai ridicat, făcând produsul ideal pentru utilizarea în medii industriale umede sau prăfuite. Certificarea FIMKO suplimentară confirmă și mai mult conformitatea produsului cu reglementările stricte de siguranță. Comutatorul cu pedală are caracteristici electrice excelente, inclusiv un curent nominal de funcționare de 3 A în categoria de funcționare 240 V AC-15 (A300) și un curent nominal de 0,27 A în categoria de funcționare 250 V DC-13 (Q300). Tensiunea de izolare este de 500 V (la gradul de poluare 3), ceea ce este în conformitate cu mai multe standarde internaționale, cum ar fi IEC 60947-1, NF C 20-040 și VDE 0110 (grupa C). Dispozitivul are, de asemenea, o tensiune nominală de rezistență la impulsuri de 6 kV, în conformitate cu IEC 60947-1. Conexiunile se realizează cu borne cu șurub, care permit conectarea cablurilor cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului este pregătită pentru 2 presetupe Pg 16; pentru ISO M20, se poate utiliza un adaptor DE9RA620. Harmony XPE XPER5100D este recomandat în special pentru aplicații industriale în care funcționarea fiabilă și durata lungă de viață sunt importante. Durabilitatea mecanică este remarcabilă, cu 15 milioane de cicluri de funcționare, în timp ce durata de viață electrică poate fi de până la 5 milioane de cicluri, în funcție de condițiile de încărcare. Comutatorul cu pedală poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C, iar temperatura de depozitare este cuprinsă între -40 °C și +70 °C. Poate rezista la vibrații de 15 gn (în intervalul de frecvență 10-500 Hz) în conformitate cu IEC 60068-2-6, precum și la șocuri de 150 gn (NF E 09-031) sau 20 gn (IEC 60068-2-27).
Schneider Electric Harmony XPE - XPER5100D - comutator cu pedală, două pedale, 1 viteză, 2x 1NO+1NC, cu capac de protecție, metal, cu eliberare, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului sau al componentei: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală dublă
Denumirea scurtă a dispozitivului: XPER
Echipament furnizat: Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 2 x (1 NC + 1 NO)
Culoare: Portocaliu
Caracteristici suplimentare
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: intrare cu 2 filete pentru presetupă Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolație [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1 500 V (grad de poluare 3) conform NF C 20-040 Grupa C 500 V (grad de poluare 3) conform VDE 0110 grupa C
300 V conform UL 508
300 V conform CSA C22.2 nr. 14
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 categoria 3
25 MOhm conform NF C 93-050 metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, <60 operațiuni/minut, 5.000.000 cicluri, 24 V, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, <60 operațiuni/minut, 5.000.000 cicluri, 120 V, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, <60 operațiuni/minut, 5.000.000 cicluri, 48 V, factor de încărcare 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Standarde: NF E 09-031
Certificări de produs: FIMKO
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140 Clasa I conform NF C 20-030 Grad de protecție IP: IP66 conform IEC 60529
IP669 conform IEC 60529
Caracteristici fizice
Greutate netă: 6,07 kg
Dimensiuni: Desene dimensionale detaliate în fișa tehnică a produsului
