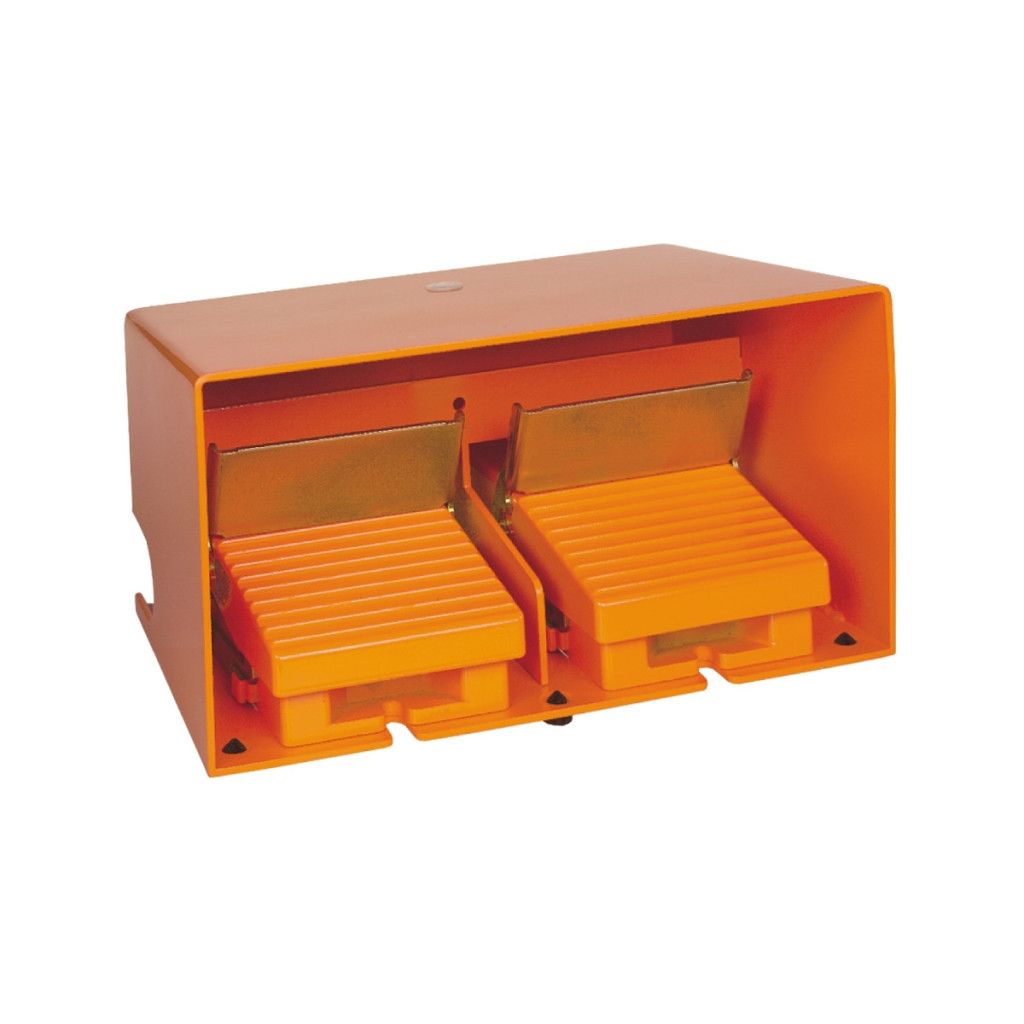

Comutatorul bipolar XPER5110D din gama Harmony XPE de la Schneider Electric este un dispozitiv de control dezvoltat pentru aplicații industriale de înaltă calitate. Acest comutator bipolar metalic de culoare portocalie, cu capac de protecție, oferă un nivel ridicat de siguranță și durabilitate pentru utilizarea în medii industriale. Caracteristicile cheie ale modelului XPER5110D includ funcționarea într-o singură etapă și o dispunere a contactelor 2 x 2 NC + 1 NO, care oferă opțiuni versatile de comutare pentru o varietate de aplicații. Comutatorul cu pedală are un mecanism de eliberare care sporește siguranța și fiabilitatea. Gradul de protecție IP66 oferă o protecție excelentă împotriva prafului și a jeturilor puternice de apă, în timp ce gradul IP669 oferă un nivel de protecție și mai ridicat, asigurând funcționarea fiabilă a comutatorului chiar și în medii industriale dure. Comutatorul cu pedală Schneider Electric XPER5110D are parametri electrici remarcabili: categoria 3A 240V AC-15 (A300) și categoria 0,27A 250V DC-13 (Q300) conform IEC 60947-5-1 Anexa A. Tensiunea nominală de izolare este de 500 V (la gradul de poluare 3) în conformitate cu standardele IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și de 300 V în conformitate cu standardele UL 508 și CSA C22.2 Nr. 14. Rezistența nominală la tensiune de impuls este de 6 kV conform IEC 60947-1. Durata de viață mecanică a dispozitivului este de 15 milioane de cicluri de funcționare, ceea ce asigură o durabilitate remarcabilă în medii industriale. Caracteristicile tehnice suplimentare ale comutatorului cu pedală includ o rezistență maximă de 25 MOhm între terminale (conform IEC 60255-7 Categoria 3 și NF C 93-050 Metoda A) și protecție la scurtcircuit cu o siguranță de tip 10A gG. Puterea de funcționare în categoria DC-13 la diferite niveluri de tensiune: 10 W la 24 V, 7 W la 48 V și 4 W la 120 V, în toate cazurile cu o viteză de funcționare de <60 cicluri/minut și 5 milioane de cicluri de funcționare. XPER5110D are, de asemenea, caracteristici de mediu remarcabile: temperatură de funcționare -25...70 °C, temperatură de depozitare -40...70 °C, rezistență la vibrații 15 gn (f=10...500 Hz) conform IEC 60068-2-6, precum și rezistență la șocuri de 150 gn conform NF E 09-031 și 20 gn conform IEC 60068-2-27. Conexiunea electrică se realizează cu ajutorul bornelor cu șurub, care sunt potrivite pentru cabluri cu o secțiune maximă de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului are două intrări pregătite pentru presetupe Pg 16. Poate fi conectată la o intrare de cablu ISO M20 prin intermediul unui adaptor DE9RA620.
Schneider Electric Harmony XPE - XPER5110D - comutator cu pedală, două pedale, 1 viteză, 2x 2NO+1NC, cu capac de protecție, metal, cu eliberare, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală dublă
Denumirea scurtă a dispozitivului: XPER
Accesorii:Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 2 x 2 NC + 1 NO
Culoare: Portocaliu
Caracteristici suplimentare
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Conexiuni - blocuri terminale: Bloc terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu
Conexiuni - blocuri terminale: Bloc terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: 2 intrări pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
Curent nominal de funcționare: 0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de izolație:500 V (grad de poluare 3) conform NF C 20-040 Grupa C
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform VDE 0110 Grupa C
Tensiune nominală de izolație: 300 V conform UL 508
Tensiune nominală de izolație: 300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
Rezistență maximă între terminale: 25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Protecție la scurtcircuit: Siguranță tip 10 A gG conform VDE 0660-200
Caracteristici fizice
B: (13-14)NO, (21-22)NC, (11-12)NC, (23-24)NO
Greutate netă: 6,09 kg
Caracteristici de mediu
Standarde: NF E 09-031
Certificări ale produsului: FIMKO
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
Rezistență la impact: 20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Categorie de supratensiune: Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție IP: IP669 conform IEC 60529
