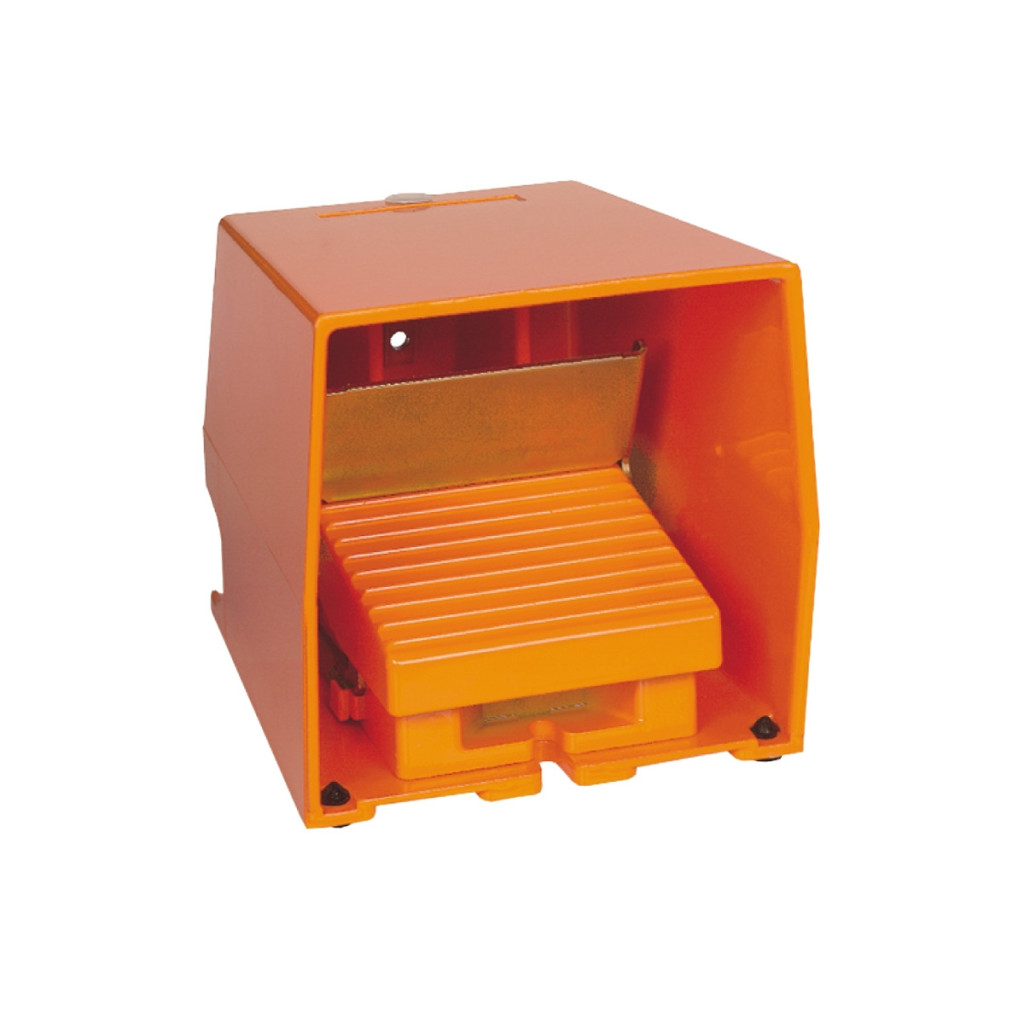

Schneider Electric Harmony XPE XPER711 este un comutator profesional cu pedală conceput pentru medii industriale, care garantează o fiabilitate excelentă și o funcționare sigură. Acest comutator cu pedală, cu carcasă metalică portocalie, este ideal pentru aplicații în care operatorul mașinii are ambele mâini ocupate sau nu poate acționa un comutator convențional. Modelul XPER711 are un capac de protecție care împiedică activarea accidentală, sporind astfel siguranța proceselor de lucru. Comutatorul cu pedală Harmony XPE XPER711 are o funcționare în 2 pași, ceea ce permite un control precis la operarea mașinilor sau echipamentelor. Configurația comutatorului constă din 2 contacte NC + NO (2 NC și 1 NO ca standard), ceea ce permite o utilizare versatilă în diverse aplicații industriale. Produsul are deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este o caracteristică extrem de importantă din punct de vedere al siguranței. Gradul de protecție IP66 asigură rezistența comutatorului la praf și jeturi puternice de apă, iar gradul IP669 garantează, de asemenea, protecția împotriva spălării cu presiune înaltă, făcându-l ideal pentru utilizarea în medii industriale unde este necesară curățarea regulată. Din punct de vedere tehnic, comutatorul cu pedală XPER711 oferă performanțe remarcabile. Are un curent nominal de funcționare de 3 A în categoria AC-15 la 240 V, în timp ce în categoria DC-13 are un curent de 0,27 A la 250 V. Cele 15 milioane de cicluri de comutare mecanică asigură o durabilitate excepțională chiar și în condiții de utilizare intensivă. Comutatorul are o tensiune nominală de izolare de 500 V (sub gradul de poluare 3) în conformitate cu IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și 300 V în conformitate cu UL 508 și CSA C22.2 Nr. 14. Tensiunea nominală de impuls de 6 kV crește și mai mult fiabilitatea produsului. Comutatorul are două intrări de cablu Pg 16; adaptorul DE9RA620 este necesar pentru dimensiunea ISO M20. Conectarea se realizează folosind terminale cu șuruburi adecvate pentru cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm². Comutatorul cu pedală Schneider Electric XPER711 are parametri de mediu excepționali, cu o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Produsul are o rezistență la vibrații de 15 g în intervalul de frecvență 10-500 Hz conform IEC 60068-2-6, precum și o rezistență la impact de 150 g conform NF E 09-031 și 20 g conform IEC 60068-2-27. Pentru protecția împotriva scurtcircuitelor comutatorului, se recomandă o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1 și VDE 0660-200. Comutatorul cu pedală XPER711 oferă, de asemenea, performanțe excelente cu diverse sarcini DC-13: capacitate de sarcină de 10 W la 24 V, 7 W la 48 V și 4 W la 120 V, în fiecare caz cu 5 milioane de cicluri de comutare la o frecvență de funcționare de <60 comutări/minut.
Schneider Electric Harmony XPE - XPER711 - comutator cu pedală, 2 trepte, 1NO+2NC, cu capac de protecție, metalic, cu eliberare, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală simplă
Denumirea scurtă a produsului: XPER
Accesorii: Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 2 trepte
Tip și compoziție contact: 2 NC + NO
Culoare: Portocaliu
Caracteristici suplimentare
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Conexiuni: Terminal cu șurub, ≤ 1 x 2,5 mm² cu sau fără papuc de cablu
Intrare cablu: 2 intrări pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1, Anexa A
Tensiune nominală de izolație:500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5000000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5000000 cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 C
7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5000000 cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 C apendice
Caracteristici de mediu
Standarde: NF E 09-031
Certificări de produs: FIMKO
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
IP669 conform IEC 60529
