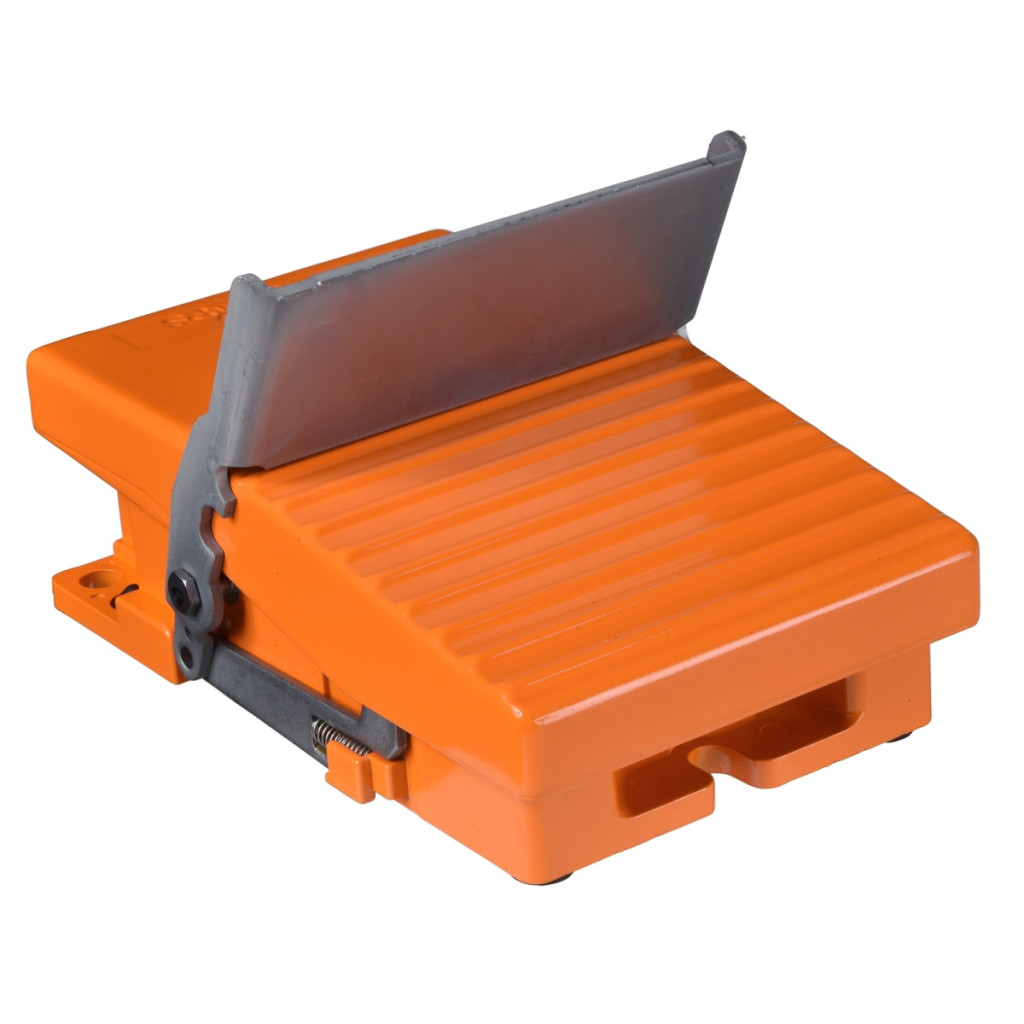

Comutatorul cu pedală XPER810 din gama Harmony XPE de la Schneider Electric este un dispozitiv de control industrial de calitate profesională, care asigură o funcționare fiabilă chiar și în cele mai solicitante medii. Acest comutator cu pedală de culoare portocalie, cu carcasă metalică, are un mecanism de eliberare și este proiectat fără capac de protecție, fiind alegerea ideală pentru o varietate de aplicații industriale. Modelul XPER810 oferă funcționare într-o singură etapă (1 etapă) și are 1 contact NC (normal închis) + 1 contact NO (normal deschis), oferind opțiuni versatile de comutare. Comutatorul cu pedală are un grad de protecție IP66, care oferă o protecție excelentă împotriva prafului și a jeturilor puternice de apă, fiind ideal pentru utilizarea în medii industriale în care funcționarea fiabilă și durabilitatea sunt esențiale. Acest membru al seriei Harmony XPE este o alegere potrivită pentru linii de producție, mașini industriale sau orice aplicație în care este necesară o comandă fără mâini, acționată cu piciorul. Comutatorul cu pedală Schneider Electric XPER810 are proprietăți electrice remarcabile. Curentul nominal de funcționare (Ie) este de 3 A la 240 V în categoria AC-15 și de 0,27 A la 250 V în categoria DC-13, în conformitate cu anexa A la IEC 60947-5-1. Tensiunea nominală de izolație (Ui) este de 500 V pentru gradul de poluare 3, care respectă cerințele IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C. Conform UL 508 și CSA C22.2 Nr. 14, are o tensiune de izolație de 300 V. Produsul are o tensiune nominală de impuls (Uimp) de 6 kV conform IEC 60947-1, care oferă o protecție excelentă împotriva supratensiunilor. Printre parametrii tehnici, merită menționată durabilitatea mecanică remarcabilă a produsului, care este de 15 milioane de cicluri de funcționare. Dispozitivul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A, în conformitate cu standardele IEC 60947-5-1 și VDE 0660-200. Produsul are o gamă largă de puteri nominale de funcționare: 10 W în categoria DC-13 la 24 V, 7 W la 48 V și 4 W la 120 V, în fiecare caz la o frecvență de funcționare de <60 cicluri/minut, cu un factor de încărcare de 0,5 și o durată de viață de 5 milioane de cicluri de funcționare. Comutatorul cu pedală are o rezistență excelentă la mediul înconjurător: intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Rezistența sa la vibrații este de 15 gn (f=10-500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 150 gn conform NF E 09-031 și de 20 gn conform IEC 60068-2-27.
Schneider Electric Harmony XPE - XPER810 - comutator cu pedală, 1 pol, 1NO+1NC, fără capac de protecție, metalic, cu eliberare, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tip comutator cu pedală: Comutator cu pedală simplu
Denumire scurtă a dispozitivului: XPER
Mecanism de eliberare: Cu mecanism de eliberare
Operație de comutare: 1 pas
Tip și compoziție contacte: 1 NC + 1 NO
Culoare: Portocaliu
Caracteristici suplimentare
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Conexiuni - blocuri terminale: Bloc terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu, Bloc terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: 2 intrări cu dimensiunea presetupe Pg 16
Durabilitate mecanică: 15.000.000 de cicluri
Curent nominal de funcționare [Ie]: 3 A, 240 V, AC-15, A300; 0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolare [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C; 300 V conform UL 508 și CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3 și NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1 și VDE 0660-200
Putere nominală în W: 10 W DC-13, <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5; 7 W DC-13, <60 cicluri/minut, 5.000.000 cicluri, 48 V, factor de încărcare: 0,5; 4 W DC-13, <60 cicluri/minut, 5.000.000 cicluri, 120 V, factor de încărcare: 0,5 - conform IEC 60947-5-1 Anexa C
Mediu
Standarde: VDE 0660-200, IEC 60947-5-1 Certificări de produs: FIMKO Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 150 gn conform NF E 09-031, 20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140 și NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
