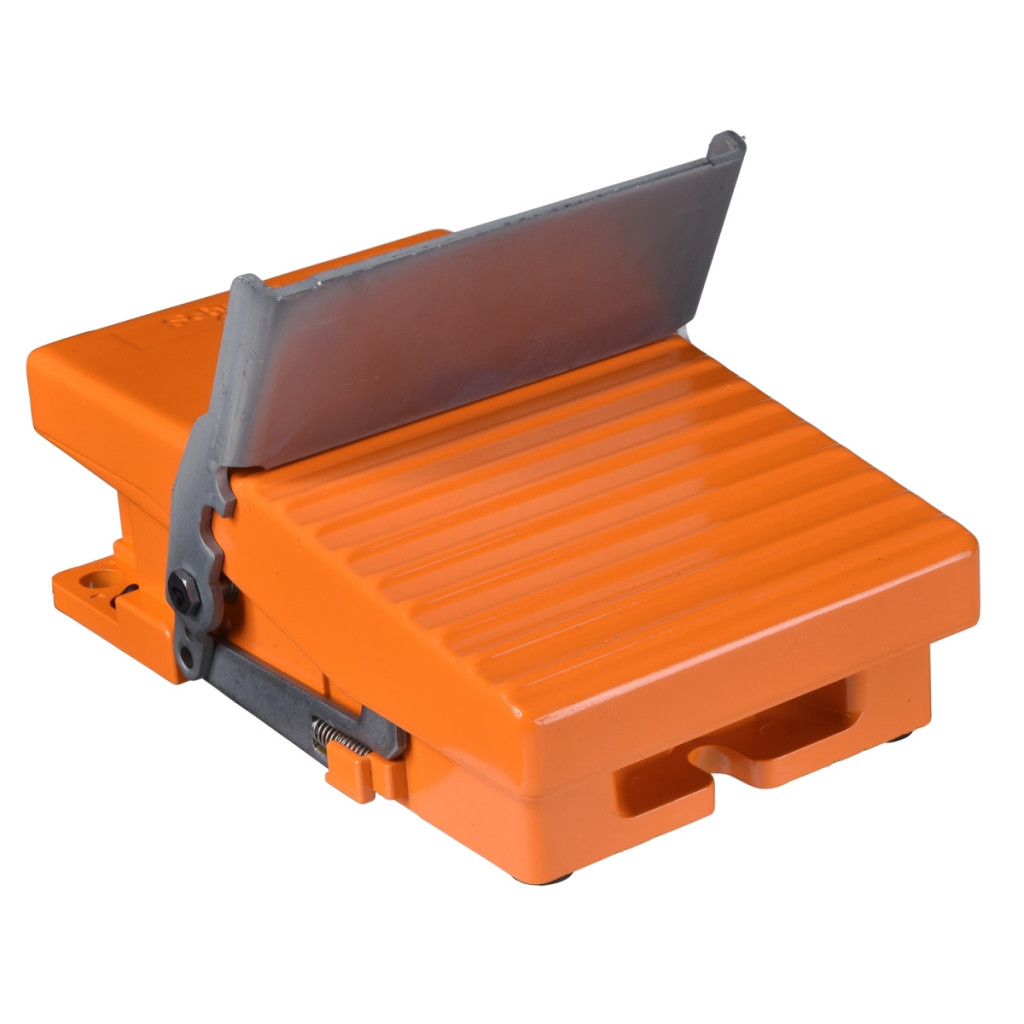

Comutatorul cu pedală Schneider Electric Harmony XPE seria XPER911 este un dispozitiv de control industrial de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale. Acest comutator cu pedală din metal portocaliu este special conceput pentru a rezista la condiții industriale dure, asigurând în același timp o funcționare precisă și o durată lungă de viață. XPER911 este un comutator cu pedală simplu, cu un capac robust din metal portocaliu. Caracteristica sa specială este mecanismul de eliberare, care permite funcționarea în două etape. Această funcție asigură că comutatorul se activează numai atunci când este activat intenționat, prevenind astfel comutarea accidentală. Configurația contactului este 2 NC + NO, ceea ce oferă opțiuni flexibile de comutare pentru diverse aplicații de control. Dispozitivul are protecție IP66 conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și rezistent la jeturi de apă de înaltă presiune, fiind astfel deosebit de potrivit pentru spălătorii, zone din industria alimentară sau aplicații în aer liber. Comutatorul cu pedală Harmony XPE are parametri tehnici remarcabili. Are o durată de viață mecanică extrem de lungă, de 15 milioane de cicluri de comutare. De asemenea, oferă performanțe remarcabile în ceea ce privește caracteristicile electrice: curentul nominal de funcționare este de 3 A în categoria 240 V AC-15 (A300) și 0,27 A în categoria 250 V DC-13 (Q300) conform anexei A la IEC 60947-5-1. Tensiunea sa de izolație este de 500 V (grad de poluare 3) conform standardelor IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și de 300 V conform standardelor UL 508 și CSA C22.2 Nr. 14. Rezistența la tensiune de impuls este de 6 kV conform IEC 60947-1. Comutatorul are deschidere pozitivă conform IEC 60947-5-1 Anexa K, ceea ce înseamnă siguranță sporită. Conectarea se realizează cu borne cu șuruburi adecvate pentru cabluri de până la 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Dispozitivul are 2 intrări de cablu pregătite pentru presetupe Pg 16. Comutatorul cu pedală Schneider Electric XPER911 este alegerea optimă pentru aplicații industriale în care fiabilitatea, durabilitatea și siguranța sunt importante. Este recomandat în special pentru controlul mașinilor și echipamentelor, pentru funcții de oprire de urgență sau în situații în care operatorul are mâinile ocupate. Produsul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A, în conformitate cu standardele IEC 60947-5-1 și VDE 0660-200. Intervalul de temperatură de funcționare este între -25 °C și 70 °C, iar intervalul de temperatură de depozitare este între -40 °C și 70 °C. Dispozitivul poate rezista la vibrații de 15 gn (f= 10...500 Hz) în conformitate cu IEC 60068-2-6, precum și la impacturi de 150 gn în conformitate cu NF E 09-031 și impacturi de 20 gn în conformitate cu IEC 60068-2-27. Produsul este certificat FIMKO și este conform cu standardele IEC 60947-5-1 și VDE 0660-200.
Schneider Electric Harmony XPE - XPER911 - comutator cu pedală, 2 trepte, 1NO+2NC, fără capac de protecție, metalic, cu eliberare, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Metal
Tipul comutatorului cu pedală: Comutator cu pedală simplu
Denumirea scurtă a dispozitivului: XPER
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 2 trepte
Tip și compoziție contact: 2 NC + NO
Culoare: Portocaliu
Informații suplimentare
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuc de cablu
Intrare cablu: 2 intrări pentru presetupe Pg 16
Durată de viață mecanică: 15.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 categoria 3
25 MOhm conform NF C 93-050 metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5000000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 C anexă
Caracteristici de mediu
Standarde: IEC 60947-5-1
VDE 0660-200
Certificări de produs: FIMKO
Tratament de protecție: TC
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 gn conform NF E 09-031
20 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa I conform IEC 61140
Clasa I conform NF C 20-030
Grad de protecție IP: IP66 conform IEC 60529
