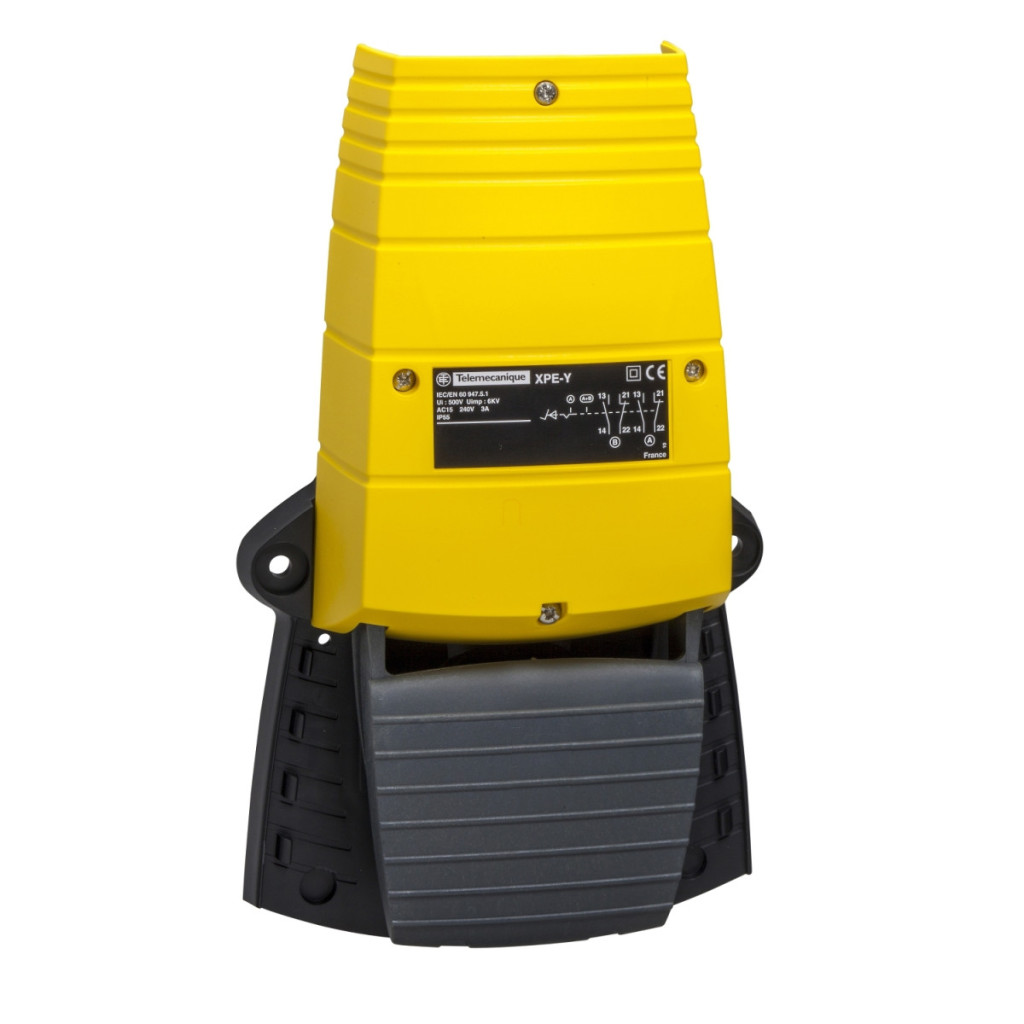

Comutatorul cu pedală din plastic galben XPEY110 din gama Harmony XPE de la Schneider Electric este un dispozitiv de control fiabil, conceput pentru aplicații industriale. Acest design cu o singură treaptă, fără capac, este ideal pentru medii în care controlul cu piciorul este mai practic decât operarea manuală, deoarece lasă mâinile operatorului libere pentru alte sarcini. Comutatorul cu pedală are un grad de protecție IP55, care oferă o protecție adecvată împotriva prafului și jeturilor de apă, făcându-l potrivit pentru utilizarea în medii industriale umede sau prăfuite. Carcasa robustă din plastic galben conține o pereche de contacte 1 NC + 1 NO (unul normal deschis și unul normal închis), care permite utilizarea universală în circuitele de control. Funcția de deschidere pozitivă (în conformitate cu anexa K la IEC 60947-5-1) permite, de asemenea, utilizarea sa în aplicații de siguranță. Parametrii tehnici includ o durată de viață mecanică ridicată de 5 milioane de cicluri de comutare și un curent nominal de funcționare de 3 A la 240 V în categoria AC-15 și 0,27 A la 250 V în categoria DC-13. Tensiunea de izolare este de 500 V, ceea ce este în conformitate cu standardele IEC 60947-1, NF C 20-040 și VDE 0110, grupa C (cu grad de poluare 3). Tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1 și VDE 0660-200. Intervalul de temperatură de funcționare al comutatorului este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. În plus, acesta respectă cerințele de rezistență la vibrații (5 gn, f= 10...500 Hz) și rezistență la șocuri (30 gn) ale standardelor IEC. Conectarea se realizează cu borne cu șurub, care permit conectarea unui cablu cu secțiune transversală de 2,5 mm² sau a două cabluri cu secțiune transversală de 1,5 mm². Intrarea cablului se face prin două orificii netede, potrivite pentru presetupe M20 sau Pg 13,5.
Schneider Electric Harmony XPE - XPEY110 - comutator cu pedală, 1 pol, 1NO+1NC, fără capac de protecție, plastic, galben date tehnice
Caracteristici generale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Plastic
Tipul comutatorului cu pedală: Comutator cu pedală simplu
Denumirea scurtă a dispozitivului: XPEY
Mecanism de eliberare: Fără mecanism de eliberare
Funcționare contact: 1 pol
Tip și compoziție contact: 1 NC + 1 NO
Culoare: Galben
Caracteristici suplimentare
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: 2 orificii netede pentru presetupe M20
Durată de viață mecanică: 5.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
Curent nominal de funcționare: 0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de izolație:500 V (grad de poluare 3) conform NF C 20-040 Grupa C
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform VDE 0110 Grupa C
Tensiune nominală de izolație: 300 V conform UL 508
Tensiune nominală de izolație: 300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
Rezistență maximă între terminale: 25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Putere nominală în W: 4 W DC-13, frecvență de funcționare <60 cicluri/minut, 5.000.000 cicluri, 120 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Putere nominală de funcționare în W: 7 W DC-13, frecvență de funcționare <60 cicluri/minut, 5000000 cicluri, 48 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Caracteristici de mediu
Standarde: IEC 60947-5-1
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Categorie de supratensiune: Clasa II conform NF C 20-030
Grad de protecție IP: IP55 conform IEC 60529
Dimensiuni și ilustrații
Dimensiunile exacte ale produsului sunt indicate în desenele tehnice, care sunt exprimate în milimetri și inci. Comutatorul cu pedală are 2 orificii netede pentru introducerea cablului ISO M20 sau 13 (Pg 13,5), 4 șuruburi de fixare a capacului din oțel inoxidabil (cuplu de strângere: 1 Nm) și un arc de revenire din oțel inoxidabil.
