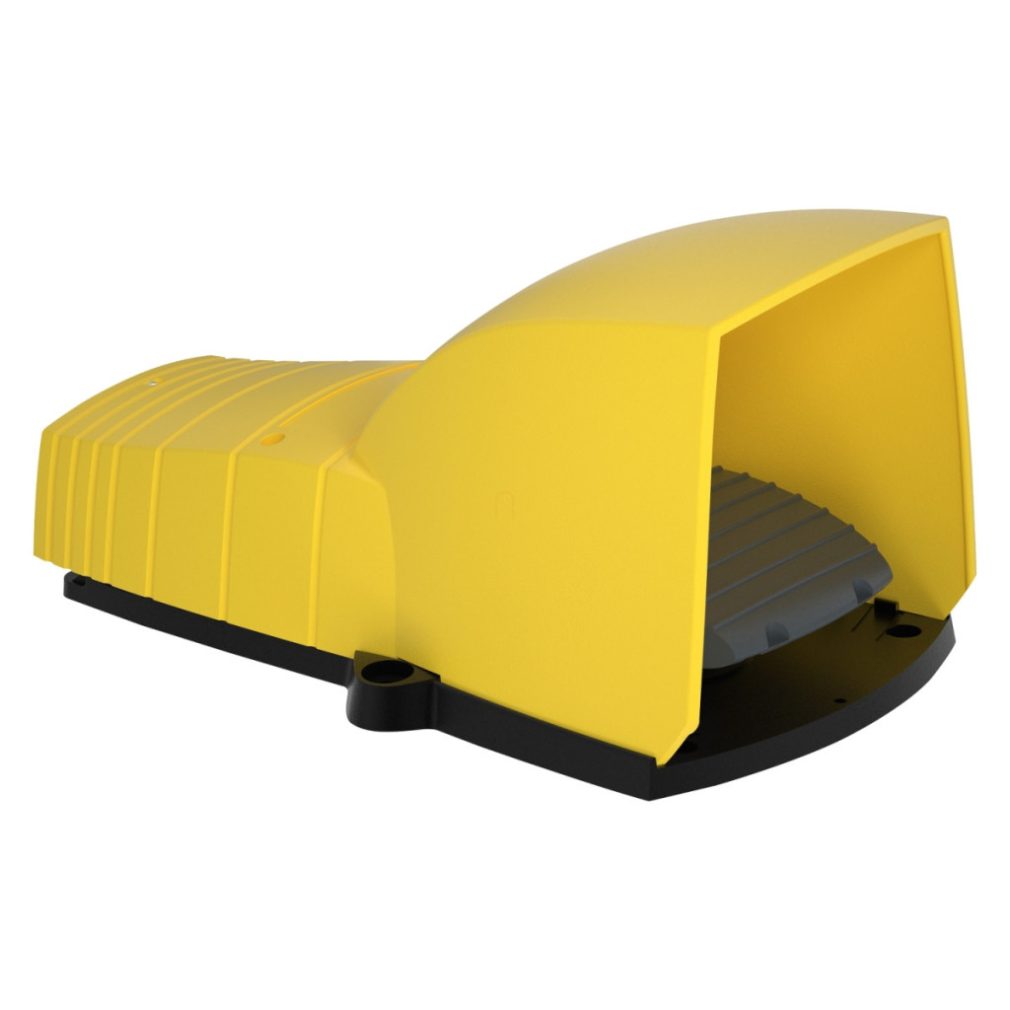

Comutatorul cu pedală XPEY310 din gama Harmony XPE de la Schneider Electric este un dispozitiv de control industrial compact și robust, care poate fi utilizat într-o gamă largă de aplicații pe linii de producție, mașini și echipamente industriale. Acest comutator cu pedală din plastic galben este ideal pentru medii în care mâinile sunt ocupate sau în care operarea cu piciorul este preferabilă din motive de siguranță. Modelul XPEY310 are un design cu o singură treaptă și o configurație de contact 1NC+1NO (1 normal închis și 1 normal deschis), ceea ce permite o utilizare versatilă atât în aplicații de siguranță, cât și în aplicații de control normal. Dispozitivul are protecție IP55, ceea ce îl face eficient împotriva prafului și stropirii cu apă, fiind astfel potrivit pentru utilizarea în medii industriale. Produsul este echipat cu un capac de protecție care împiedică acționarea accidentală, sporind astfel siguranța la locul de muncă. Din punct de vedere tehnic, comutatorul cu pedală XPEY310 are parametri remarcabili. Are o durată de viață mecanică extrem de lungă, de până la 5 milioane de cicluri de comutare. Curentul nominal de funcționare este de 3A la 240V în categoria AC-15 și de 0,27A la 250V în categoria DC-13. Tensiunea de izolare este de 500 V (la gradul de poluare 3), iar rezistența la tensiune de impuls este de 6 kV, conform standardului IEC 60947-1. Dispozitivul este conectat folosind terminale cu șurub care acceptă fire cu o secțiune transversală maximă de 1×2,5 mm² sau 2×1,5 mm², cu sau fără papuci de cablu. Funcția de deschidere pozitivă este conformă cu cerințele IEC 60947-5-1 Anexa K, ceea ce este deosebit de important în aplicațiile de siguranță. Parametrii de mediu ai produsului sunt, de asemenea, demni de menționat. Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Rezistența la vibrații este de 5 g (f=10-500 Hz), iar rezistența la șocuri este de 30 g, conform standardelor IEC 60068. Aceste caracteristici asigură o funcționare fiabilă chiar și în cele mai dure medii industriale. Protecția la supratensiune este de clasa II, conform standardelor IEC 61140 și NF C 20-030. Tipul de tratament de protecție este TH. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip 10A gG, care respectă standardele IEC 60947-5-1 și VDE 0660-200.
Schneider Electric Harmony XPE - XPEY310 - comutator cu pedală, 1 pol, 1NO+1NC, cu capac de protecție, plastic, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Plastic
Tipul comutatorului cu pedală: Comutator cu pedală cu o singură treaptă
Denumirea scurtă a produsului: XPEY
Accesorii incluse: Capac de protecție
Mecanism de eliberare: Fără mecanism de eliberare
Funcționare comutator: 1 treaptă
Tip și compoziție contact: 1 NC + 1 NO
Culoare: Galben
Informații suplimentare
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu
Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuci de cablu
Durată de viață mecanică: 5.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
Curent nominal de funcționare: 0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de izolație:500 V (grad de poluare 3) conform NF C 20-040 Grupa C. Tensiune nominală de izolație: 500 V (grad de poluare 3) conform VDE 0110 Grupa C. Tensiune nominală de izolație: 300 V conform UL 508. Tensiune nominală de izolație: 300 V conform CSA C22.2. 300 V conform UL 508
Tensiune nominală de izolație: 300 V conform CSA C22.2 Nr. 14
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
Rezistență maximă între terminale: 25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, viteză de funcționare <60 cicluri/min, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Putere nominală în W: 4 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Putere nominală în W: 7 W DC-13, viteză de funcționare <60 cicluri/min, 5.000.000 cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Categorie de supratensiune: Clasa II conform NF C 20-030
Grad de protecție IP: IP55 conform IEC 60529
Dimensiuni
Desenele dimensionale detaliate ale produsului pot fi găsite în fișa tehnică a produsului.
