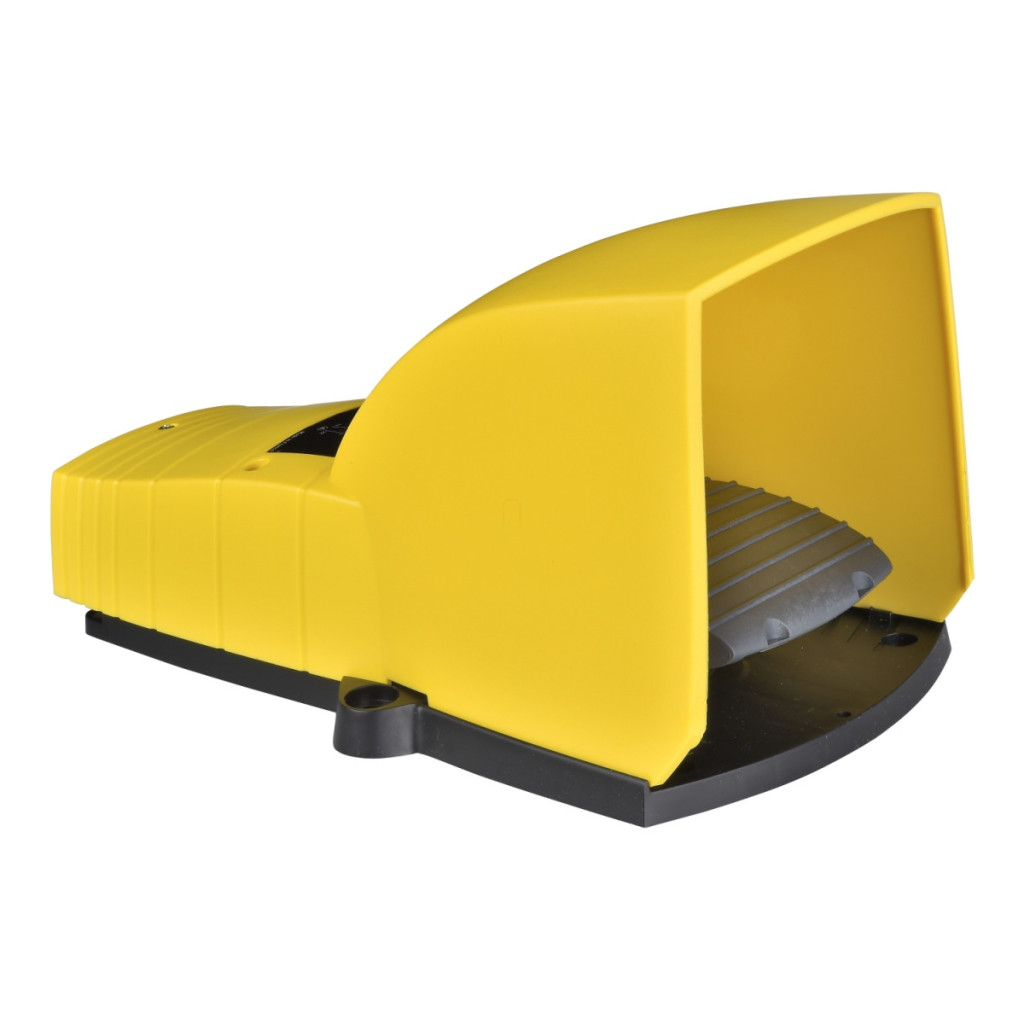

XPEY311, parte a familiei de produse Harmony XPE, este un comutator profesional cu pedală din plastic galben de la Schneider Electric. Acest dispozitiv de control industrial de înaltă calitate este ideal pentru controlul de la distanță în condiții de siguranță a diverselor mașini și echipamente în cazul cărora operarea manuală este impracticabilă sau nesigură. O caracteristică specială a acestui produs este capacul său de protecție, care împiedică acționarea accidentală, sporind astfel siguranța în mediile industriale. Comutatorul cu pedală XPEY311 are o funcționare pas cu pas și oferă o combinație de contacte 2 NC + NO, ceea ce permite o utilizare versatilă în diverse aplicații de control. Datorită clasei de protecție IP55, este foarte rezistent la praf și apă, asigurând o funcționare fiabilă chiar și în medii umede sau prăfuite. Produsul are o deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce sporește și mai mult siguranța în aplicații critice. În ceea ce privește specificațiile tehnice, caracteristicile electrice ale XPEY311 sunt impresionante. Curentul nominal de funcționare este de 3 A în categoria 240 V AC-15, A300 și de 0,27 A în categoria 250 V DC-13, Q300, în conformitate cu IEC 60947-5-1 Anexa A. Tensiunea nominală de izolare este de 500 V (grad de poluare 3) în conformitate cu standardele IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și de 300 V în conformitate cu standardele UL 508 și CSA C22.2 Nr. 14. Tensiunea nominală de impuls este de 6 kV conform IEC 60947-1. Comutatorul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1 și VDE 0660-200. XPEY311 are o durabilitate mecanică remarcabilă, garantând 5 milioane de cicluri de comutare, ceea ce asigură o durată lungă de viață chiar și în condiții de utilizare intensivă. Intervalul de temperatură de funcționare al produsului este de la -25 °C la +55 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Rezistența sa la vibrații este de 5 gn (f=10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn conform IEC 60068-2-27. Categoria sa de supratensiune este Clasa II conform standardelor IEC 61140 și NF C 20-030. Produsul se conectează folosind terminale cu șurub care permit conectarea cablurilor de 1 x 2,5 mm² sau 2 x 1,5 mm² cu sau fără papuci de cablu. Dimensiunile dispozitivului sunt detaliate în desenele tehnice pentru instalarea și montarea corectă a produsului.
Schneider Electric Harmony XPE - XPEY311 - comutator cu pedală, 1 pol, 1NO+2NC, cu capac de protecție, plastic, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Plastic
Tipul comutatorului cu pedală: Comutator cu pedală simplă
Denumirea scurtă a produsului: XPEY
Accesorii: Capac de protecție
Mecanism de acționare: Fără mecanism de acționare
Funcționare contact: 1 pol
Tip și compoziție contact: 2 NC + NO
Culoare: Galben
Date tehnice suplimentare
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Conexiuni: Terminal cu șurub, ≤ 1 x 2,5 mm² cu sau fără papuc de cablu
Durată de viață mecanică: 5.000.000 de cicluri
Curent nominal de funcționare [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolație [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
500 V (grad de poluare 3) conform NF C 20-040 grupa C
500 V (grad de poluare 3) conform VDE 0110 Grupa C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, <60 cicluri/minut viteză de funcționare, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, <60 cicluri/minut viteză de funcționare, 5000000 cicluri, 120 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
7 W DC-13, <60 cicluri/minut viteză de funcționare, 5000000 cicluri, 48 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Caracteristici de mediu
Tratament de protecție: TH
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Clasa II conform NF C 20-030
Grad de protecție IP: IP55 conform IEC 60529
Dimensiuni
Dimensiunile exacte ale produsului sunt indicate în desenele dimensionale detaliate, care prezintă valorile atât în milimetri, cât și în inci.
Capacul de protecție este fixat cu 4 șuruburi din oțel inoxidabil cu un cuplu de strângere de 1 N.m.
