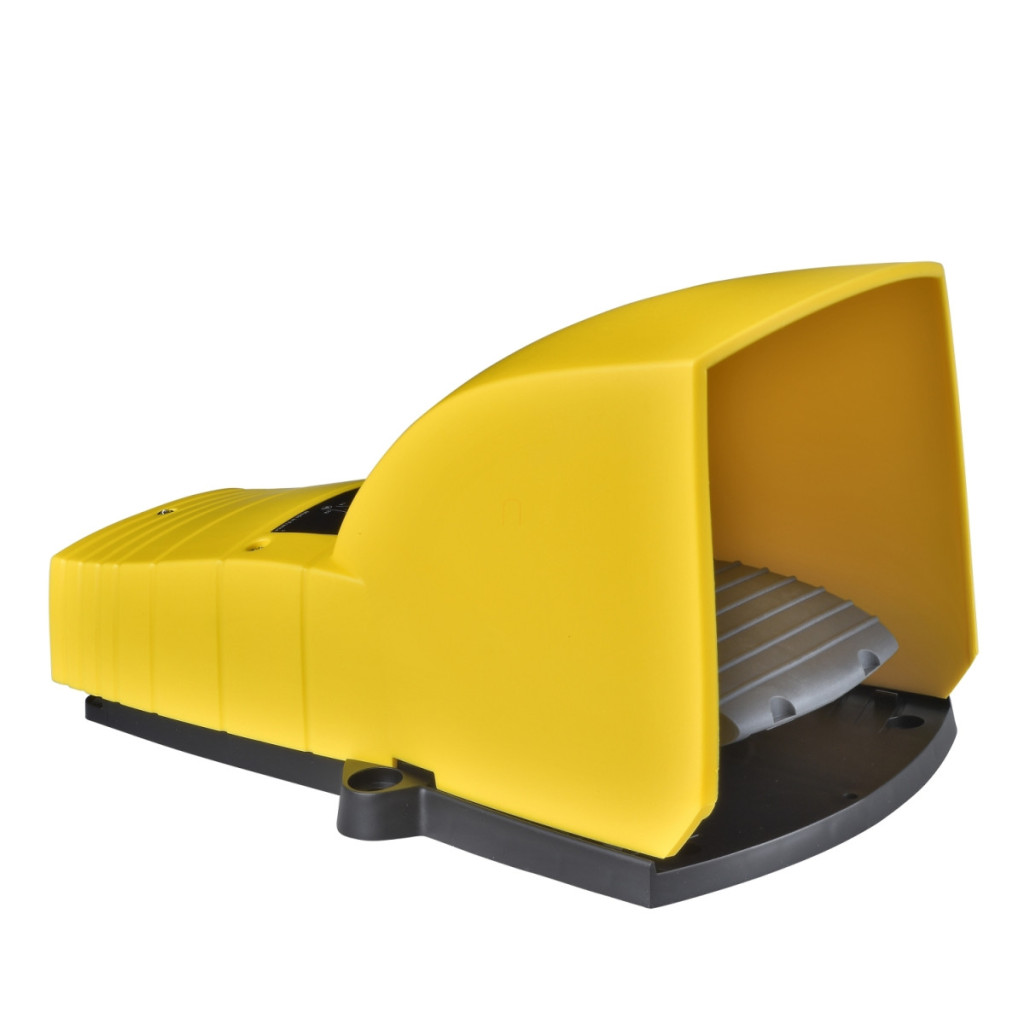

Modelul XPEY510 din seria Harmony XPE este un comutator industrial de înaltă calitate produs de Schneider Electric, conceput pentru o funcționare sigură în medii industriale și de automatizare. Acest comutator cu pedală din plastic galben are un capac de protecție și un mecanism de eliberare pentru a preveni funcționarea accidentală, oferind în același timp un acces optim pentru operator. Comutatorul cu pedală XPEY510 este încorporat într-o carcasă din plastic de înaltă calitate, care nu numai că garantează o utilizare îndelungată, dar și protejează împotriva prafului și a apei, datorită clasei de protecție IP55. Capacul galben face comutatorul foarte vizibil, ceea ce este deosebit de util în mediile industriale. Produsul poate fi acționat într-un singur pas și are contacte 1NC+1NO (1 normal închis și 1 normal deschis), ceea ce permite o aplicare versatilă în diverse sarcini de control. Comutatorul cu pedală Schneider Electric XPEY510 are parametri tehnici remarcabili. Durata sa de viață mecanică este de 5 milioane de cicluri de comutare, ceea ce permite o utilizare extrem de îndelungată chiar și în medii industriale intensive. Curentul nominal de funcționare este de 3 A la 240 V în categoria AC-15 și de 0,27 A la 250 V în categoria DC-13. Tensiunea de izolare este de 500 V (la gradul de poluare 3) în conformitate cu standardele IEC 60947-1, NF C 20-040 Grupa C și VDE 0110 Grupa C, și de 300 V în conformitate cu standardele UL 508 și CSA C22.2 Nr. 14. Tensiunea nominală de impuls este de 6 kV conform IEC 60947-1, iar rezistența maximă între terminale este de 25 MOhm. Conectarea se realizează cu borne cu șurub, iar comutatorul este adecvat pentru cabluri cu secțiune transversală de 1×2,5 mm² sau 2×1,5 mm², cu sau fără capete de cablu. Puterea nominală de funcționare a produsului în modul DC-13 la diferite niveluri de tensiune este de 10 W la 24 V, 7 W la 48 V și 4 W la 120 V, ceea ce oferă o flexibilitate excepțională pentru o varietate de aplicații de control. Comutatorul cu pedală XPEY510 poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +55 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +70 °C. Rezistența sa la vibrații este de 5 gn (f=10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn conform IEC 60068-2-27, asigurând o funcționare fiabilă chiar și în medii industriale dure. Comutatorul cu pedală Schneider Electric XPEY510 este alegerea ideală pentru sistemele de control din fabrici, uzine și linii de mașini, unde este importantă funcționarea sigură, fiabilă și de lungă durată.
Schneider Electric Harmony XPE - XPEY510 - comutator cu pedală, 1 pol, 1NO+1NC, cu capac de protecție, plastic, cu eliberare, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului sau componentului: Comutator cu pedală
Material: Plastic
Tipul comutatorului cu pedală: Comutator cu pedală simplu
Denumirea scurtă a dispozitivului: XPEY
Accesorii:Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 1 treaptă
Tip și compoziție contact: 1 NC + 1 NO
Culoare: Galben
Informații suplimentare
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuc de cablu
Terminal cu șurub, <= 2 x 1,5 mm² cu sau fără papuc de cablu
Durată de viață mecanică: 5.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 în conformitate cu IEC 60947-5-1 Anexa A
Tensiune nominală de izolație:500 V (grad de poluare 3) conform IEC 60947-1 500 V (grad de poluare 3) conform NF C 20-040 Grupa C 500 V (grad de poluare 3) conform VDE 0110 Grup C
300 V conform UL 508
300 V conform CSA C22.2 Nr. 14
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 Categoria 3
25 MOhm conform NF C 93-050 Metoda A
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Siguranță de tip gG de 10 A conform VDE 0660-200
Putere nominală de funcționare în W: 10 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 cicluri, 24 V, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
4 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 120 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
7 W DC-13, viteză de funcționare <60 cicluri/minut, 5.000.000 de cicluri, 48 V, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de funcționare: -25…55 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Clasa II conform NF C 20-030
Grad de protecție IP: IP55 conform IEC 60529
Dimensiuni
Conform desenelor tehnice ale produsului, dimensiunile principale ale comutatorului cu pedală sunt:- Lungime: 282 mm (11,10 in) - Lățime: 165 mm (6,50 in) - Înălțime: 154 mm (6,06 in) - Găuri de montare: 4 x Ø 16 x 4 orificii cu cap înecat - 4 șuruburi de fixare a capacului: oțel inoxidabil. Cuplu de strângere: 1 N.m
