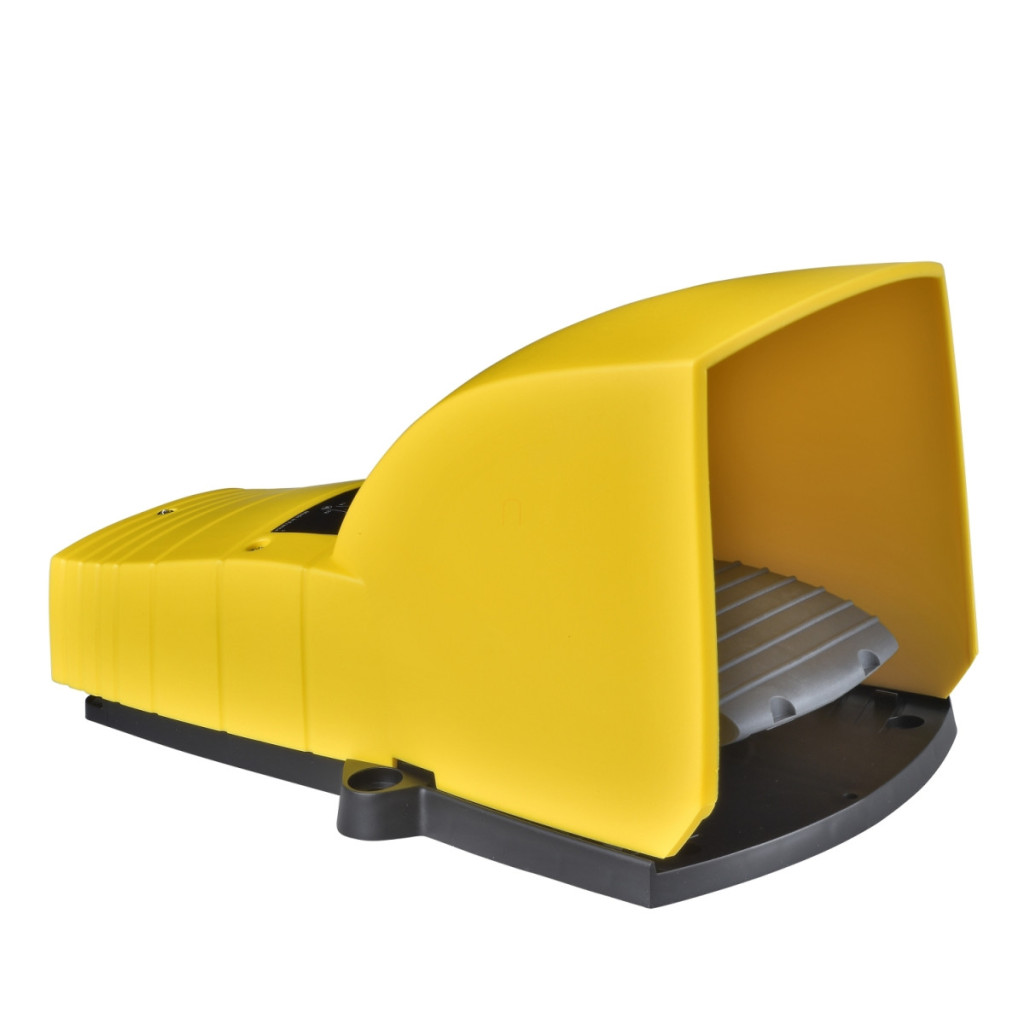

Comutatorul cu pedală simplă XPEY711 din gama Harmony XPE de la Schneider Electric este un dispozitiv de control de înaltă calitate pentru medii industriale, care se remarcă prin fiabilitate și design robust. Acest comutator cu pedală din plastic galben este alegerea ideală pentru controlul în siguranță al mașinilor și echipamentelor în cazul cărora operarea manuală este impracticabilă sau imposibilă. Comutatorul cu pedală XPEY711 are o serie de caracteristici remarcabile care îl fac deosebit de valoros în aplicațiile industriale. Datorită mecanismului de eliberare încorporat, acesta oferă o funcționare în două etape, ceea ce asigură o siguranță sporită prin prevenirea activării accidentale. Cu configurația sa de contact 2 NC + NO, acesta poate fi utilizat pentru o varietate de sarcini de comutare, fie că este vorba de pornirea sau oprirea mașinilor sau de implementarea funcțiilor de siguranță. Gradul de protecție IP55 oferă o protecție eficientă împotriva prafului și jeturilor de apă, asigurând funcționarea fiabilă a comutatorului chiar și în condiții de mediu dificile. În ceea ce privește caracteristicile electrice, comutatorul cu pedală XPEY711 are un curent nominal de funcționare de 3 A pentru categoria 240 V AC-15 și un curent de 0,27 A pentru categoria 250 V DC-13. Tensiunea nominală de izolare este de 500 V (grad de poluare 3), care respectă mai multe standarde industriale (IEC 60947-1, NF C 20-040 grupa C, VDE 0110 grupa C). Are o tensiune nominală de izolație de 300 V conform standardelor UL 508 și CSA C22.2 nr. 14. Comutatorul cu pedală are o tensiune nominală de impuls de 6 kV conform IEC 60947-1 și o rezistență maximă extrem de ridicată de 25 MOhm între terminale. Se recomandă o siguranță de tip gG de 10 A ca protecție împotriva scurtcircuitelor. XPEY711 are o durabilitate mecanică remarcabilă și poate rezista la până la 5 milioane de cicluri de comutare. Are date de performanță variabile în diferite condiții de funcționare: 10 W în modul DC-13 la 24 V, 7 W în modul DC-13 la 48 V și 4 W în modul DC-13 la 120 V, în toate cazurile cu un factor de încărcare de 0,5 și o frecvență de comutare mai mică de 60 de cicluri/minut. Poate fi utilizat într-o gamă largă de temperaturi ambientale, cu o temperatură de funcționare cuprinsă între -25 °C și +55 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Rezistența sa la vibrații este de 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn conform IEC 60068-2-27. Dispozitivul aparține categoriei de supratensiune II conform standardelor IEC 61140 și NF C 20-030.
Schneider Electric Harmony XPE - XPEY711 - comutator cu pedală, 2 trepte, 1NO+2NC, cu capac de protecție, plastic, cu eliberare, galben date tehnice
Caracteristici principale
Familia de produse: Harmony XPE
Tipul produsului: Comutator cu pedală
Material: Plastic
Tip comutator cu pedală: Comutator cu pedală simplă
Denumire scurtă a dispozitivului: XPEY
Accesorii incluse: Capac de protecție
Mecanism de eliberare: Cu mecanism de eliberare
Funcționare contact: 2 trepte
Tip și compoziție contact: 2 NC + NO
Culoare: Galben
Caracteristici suplimentare
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Conexiuni - terminale: Terminal cu șurub, <= 1 x 2,5 mm² cu sau fără papuci de cablu
Terminal cu șurub: <= 2 x 1,5 mm² cu sau fără papuci de cablu
Durată de viață mecanică: 5.000.000 de cicluri
Curent nominal de funcționare: 3 A, 240 V, AC-15, A300
Curent nominal de funcționare DC-13: 0,27 A, 250 V, DC-13, Q300 conform IEC 60947-5-1 Anexa A
Tensiune nominală de izolare: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de izolare conform altor standarde: 500 V (grad de poluare 3) conform NF C 20-040 Grupa C
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm conform IEC 60255-7 categoria 3
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Putere nominală de funcționare: 10 W DC-13, frecvență de funcționare <60 cicluri/minut, 5000000 cicluri, 24 V, factor de încărcare: 0,5
Condiții de mediu
Tratament de protecție: TH
Intervalul de temperatură ambiantă în timpul funcționării: -25...55 °C
Intervalul de temperatură ambiantă în timpul depozitării: -40...70 °C
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP55 conform IEC 60529
Schiță dimensională
Ø 16 x 4 orificiu cu cap înecat.
4 șuruburi de fixare a capacului de protecție: oțel inoxidabil. Cuplu de strângere: 1 N.m.
