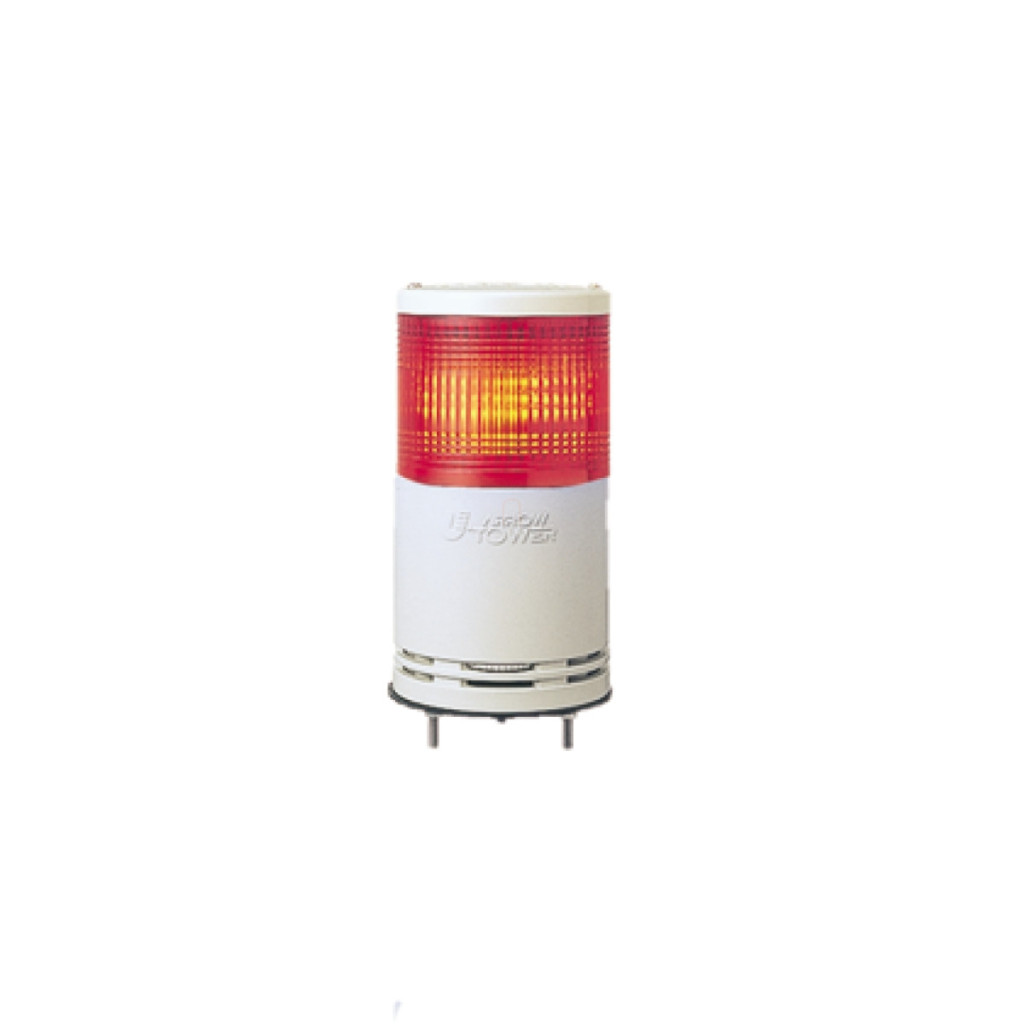

Turnul de semnalizare XVC1B1K din familia de produse Schneider Electric Harmony XVC este un semnal luminos monolitic complet, pre-cablate, care oferă o vizibilitate excelentă în mediile industriale. Această unitate cu lumină roșie, cu diametrul de 100 mm, este alegerea perfectă pentru aplicații în care semnalizarea vizuală fiabilă și designul durabil sunt importante. XVC1B1K este o unitate turn iluminată care funcționează cu alimentare de 24 V c.c. și, datorită gradului de protecție IP54, este rezistentă la efectele nocive ale prafului și stropilor de apă. O caracteristică specială a dispozitivului este că sursa de lumină LED poate funcționa atât în mod continuu, cât și intermitent, cu o frecvență de intermitență reglabilă între 0,7 și 3 Hz, permițând o gamă largă de aplicații. Consumul său de energie este de numai 100 mA, ceea ce îl face o soluție eficientă din punct de vedere energetic pentru semnalizarea vizuală. Designul și materialele utilizate în produs contribuie, de asemenea, la durabilitatea acestuia. Unitatea iluminată este fabricată din policarbonat, baza este din ABS (acrilonitril butadien stiren), iar capacul superior este fabricat din material PBT + ABS (UL94-V0), care oferă o rezistență excelentă la impact. Înălțimea totală a turnului, care poate fi montat direct pe bază, este de 216 mm. Dispozitivul este prevăzut cu cabluri de 500 mm lungime, cu o secțiune transversală de 0,83 mm² (AWG 18) și 0,33 mm² (AWG 22), ceea ce facilitează instalarea. Turnul Schneider Electric XVC1B1K are marcajul CE și este certificat UL, fiind conform cu standardele IEC 61000-6-2, IEC 61000-6-3 și IEC 61000-6-4, ceea ce îl face sigur pentru utilizare într-un mediu internațional. Turnul de semnalizare XVC1B1K poate fi utilizat la temperaturi ambientale cuprinse între -30 °C și +50 °C, iar intervalul de temperatură de depozitare este cuprins între -35 °C și +70 °C. Este clasificat în clasa II conform IEC 61140, cu o tensiune nominală de impuls de 0,8 kV. Turnul este proiectat pentru a permite extinderea într-un sistem de semnalizare format din mai multe unități. Conform tabelului de dimensiuni din documentație, un turn complet poate conține până la 5 unități iluminate cu o înălțime maximă de 528 mm. Produsul dispune, de asemenea, de tratament de protecție TC, care îi mărește și mai mult durata de viață.
Schneider Electric Harmony XVC - XVC1B1K - coloană luminoasă monolitică Ø100, 1 roșu continuu/intermitent, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Harmony XVC1
Tipul produsului: Coloană de semnalizare monolitică complet pre-cablată
Tipul unității de semnalizare: 1 unitate iluminată
Semnal sonor: Niciunul
Diametru de montare: 100 mm
Denumirea componentei: XVC
Sursă de lumină: LED roșu continuu sau intermitent
Tensiune nominală de alimentare: 24 V
Tip circuit de alimentare: CC
Informații suplimentare
Material:
Policarbonat: unitate iluminată
ABS (acrilonitril butadien stiren): unitate de bază
PBT + ABS (UL94-V0): capac superior
Montarea produsului: Pe bază
Secțiune transversală a cablului: 0,83 mm², 0,33 mm²
Dimensiune AWG: AWG 18, AWG 22
Lungime cablu: 500 mm
Marcaj: CE
Rezistență nominală la tensiune de impuls: 0,8 kV
Consum de curent: 100 mA
Frecvență de pâlpâire: 0,7...3 Hz
Înălțime: 216 mm
Mediu
Standarde: IEC 61000-6-3, IEC 61000-6-2, IEC 61000-6-4
Certificări produs: UL
Tratament de protecție: TC
Temperatură ambiantă în timpul depozitării: -35...70 °C
Temperatura ambiantă în timpul funcționării: -30...50 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP54 conform IEC 60529
Dimensiuni
Configurația produsului poate varia în funcție de numărul de unități de iluminat. Relația dintre numărul de unități și înălțime:
1 unitate de iluminat: 216 mm (8,50 in)
2 unități de iluminat: 294 mm (11,57 in) 3 unități de iluminat: 372 mm (14,65 in) 4 unități de iluminat: 450 mm (17,72 in) 5 unități de iluminat: 528 mm (20,79 in)
