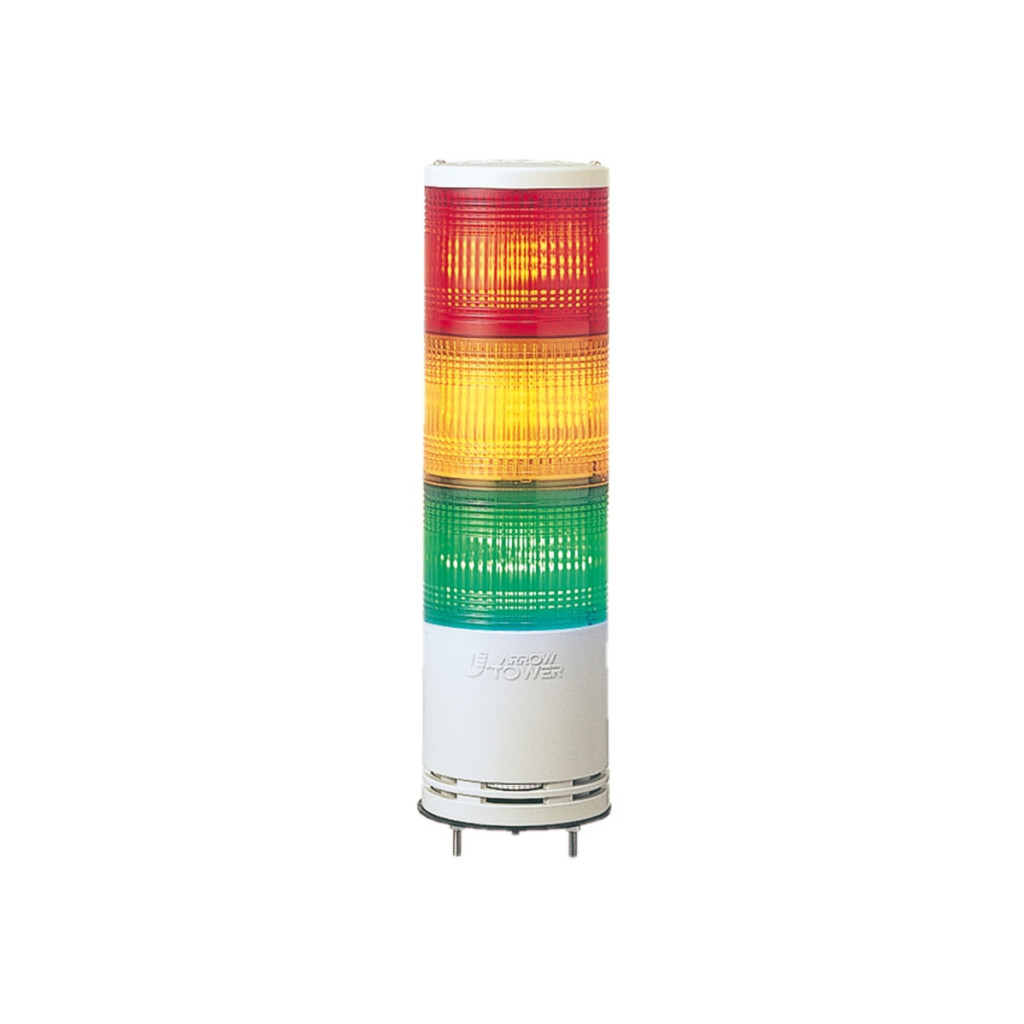

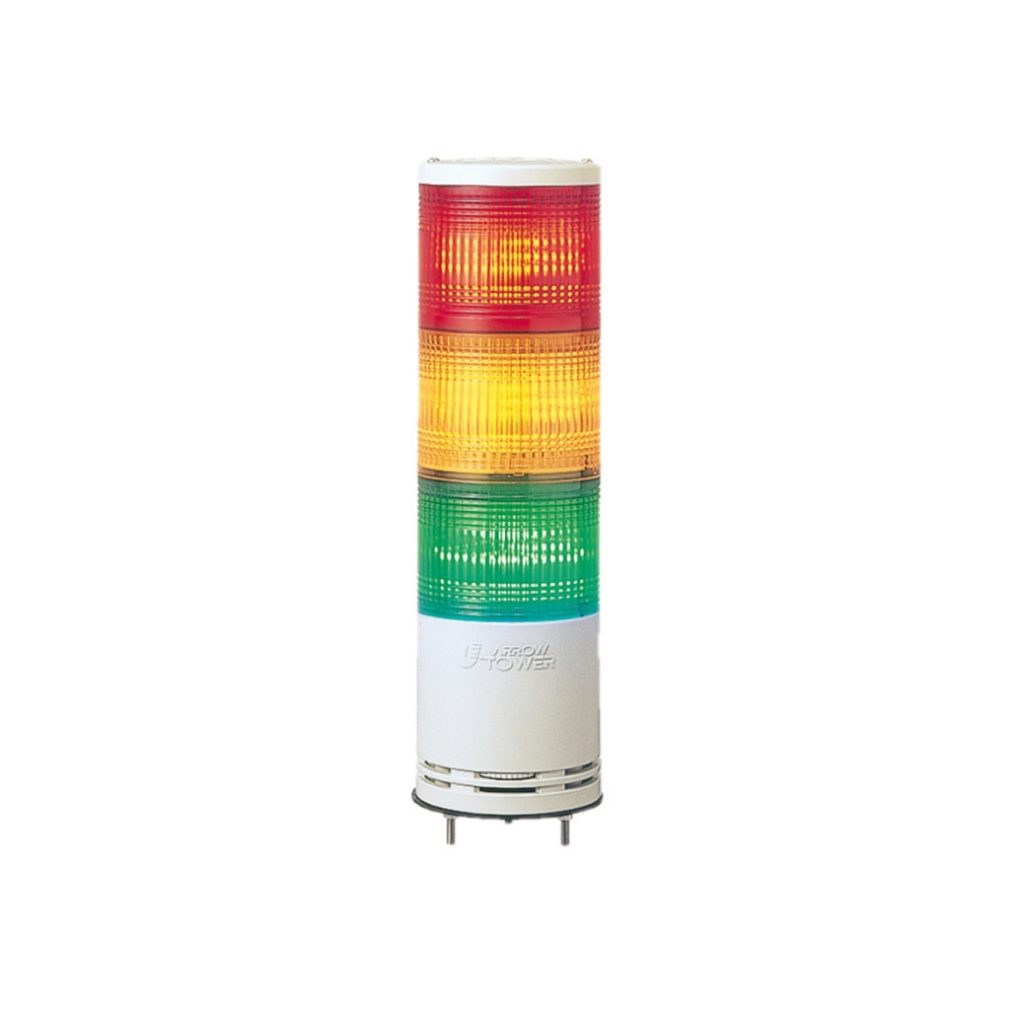

Schneider Electric Harmony XVC1B3K este un turn de semnalizare monolitic complet, pre-cablate, ideal pentru utilizarea ca sistem de semnalizare vizuală în medii industriale. Acest turn de semnalizare multicolor are trei unități de iluminare de culori diferite: LED-uri roșii, portocalii și verzi, fiecare dintre acestea putând funcționa în mod continuu sau intermitent. Diametrul de 100 mm, designul montabil pe bază și protecția IP54 asigură funcționarea fiabilă a produsului chiar și în medii industriale dificile. Tensiunea de alimentare primară a coloanei luminoase este de 24 V c.c., cu un consum de curent de 300 mA. Frecvența modului intermitent este reglabilă între 0,7 și 3 Hz, permițând personalizarea diverselor semnale de urgență sau de avertizare. Produsul Schneider Electric XVC1B3K are marcajul CE și este conform cu mai multe standarde internaționale, inclusiv IEC 61000-6-3, IEC 61000-6-4 și IEC 61000-6-2, fiind, de asemenea, certificat UL. Coloana luminoasă XVC1B3K este fabricată din materiale plastice durabile: unitatea luminoasă este fabricată din policarbonat, unitatea de bază este fabricată din ABS (acrilonitril butadien stiren), iar capacul superior este fabricat din material PBT + ABS (UL94-V0). Înălțimea totală a produsului este de 372 mm. Secțiunea transversală a cablului variază între 0,33 mm² și 0,83 mm², ceea ce corespunde AWG 22 și AWG 18, iar lungimea cablului este de 500 mm. Tensiunea de rezistență la impulsuri de trăsnet (Uimp) este de 0,8 kV. Produsul XVC1B3K aparține clasei de protecție II conform IEC 61140 și are protecție IP54 conform IEC 60529, ceea ce înseamnă protecție împotriva prafului și stropirii cu apă. Coloana luminoasă monolitică Schneider Electric XVC1B3K este recomandată în principal pentru linii de producție, echipamente industriale și sisteme automatizate în care starea unei mașini sau a unui proces trebuie indicată vizual. Semnalizarea în trei culori permite indicarea clară a diferitelor stări de funcționare (de exemplu, roșu - defect/oprire, portocaliu - avertizare, verde - funcționare normală). Produsul are protecție TC și poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare între -30 °C și +50 °C și temperatura de depozitare între -35 °C și +70 °C. Datorită celor trei unități de iluminare, înălțimea produsului este de 372 mm conform tabelului de dimensiuni standard, ceea ce corespunde unei configurații cu 3 unități.
Schneider Electric Harmony XVC - XVC1B3K - coloană luminoasă monolitică Ø100, 1 roșu, 1 portocaliu, 1 verde continuu/intermitent, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Harmony XVC1
Tipul produsului: Coloană luminoasă monolitică complet pre-cablată
Tipul unităților de iluminat: 3 unități de iluminat
Semnal sonor: Niciunul
Diametru de montare: 100 mm
Denumirea componentei: XVC
Sursă de lumină
LED continuu sau intermitent roșu
LED continuu sau intermitent portocaliu
LED continuu sau intermitent verde
Caracteristici electrice
Tensiune nominală de alimentare: 24 V
Tip circuit de alimentare: CC (curent continuu)
Rezistență la tensiune de impuls: 0,8 kV
Consum de curent: 300 mA
Frecvență intermitentă: 0,7...3 Hz
Materiale
Policarbonat: unitate de iluminare
ABS (acrilonitril butadien stiren): unitate de bază
PBT + ABS (UL94-V0): capac superior
Instalare și cablare
Instalarea produsului: Bază
Secțiune transversală a cablului: 0,33 mm² / 0,83 mm²
Dimensiune AWG: AWG 18 / AWG 22
Lungime cablu: 500 mm
Conformitate și standarde
Marcaj: CE
Protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP54 conform IEC 60529
Parametri de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -35...70 °C
Temperatura ambiantă de funcționare: -30...50 °C
Standarde și certificări
IEC 61000-6-3
IEC 61000-6-4
IEC 61000-6-2
Certificări ale produsului: UL
Caracteristici fizice
Înălțime: 372 mm
