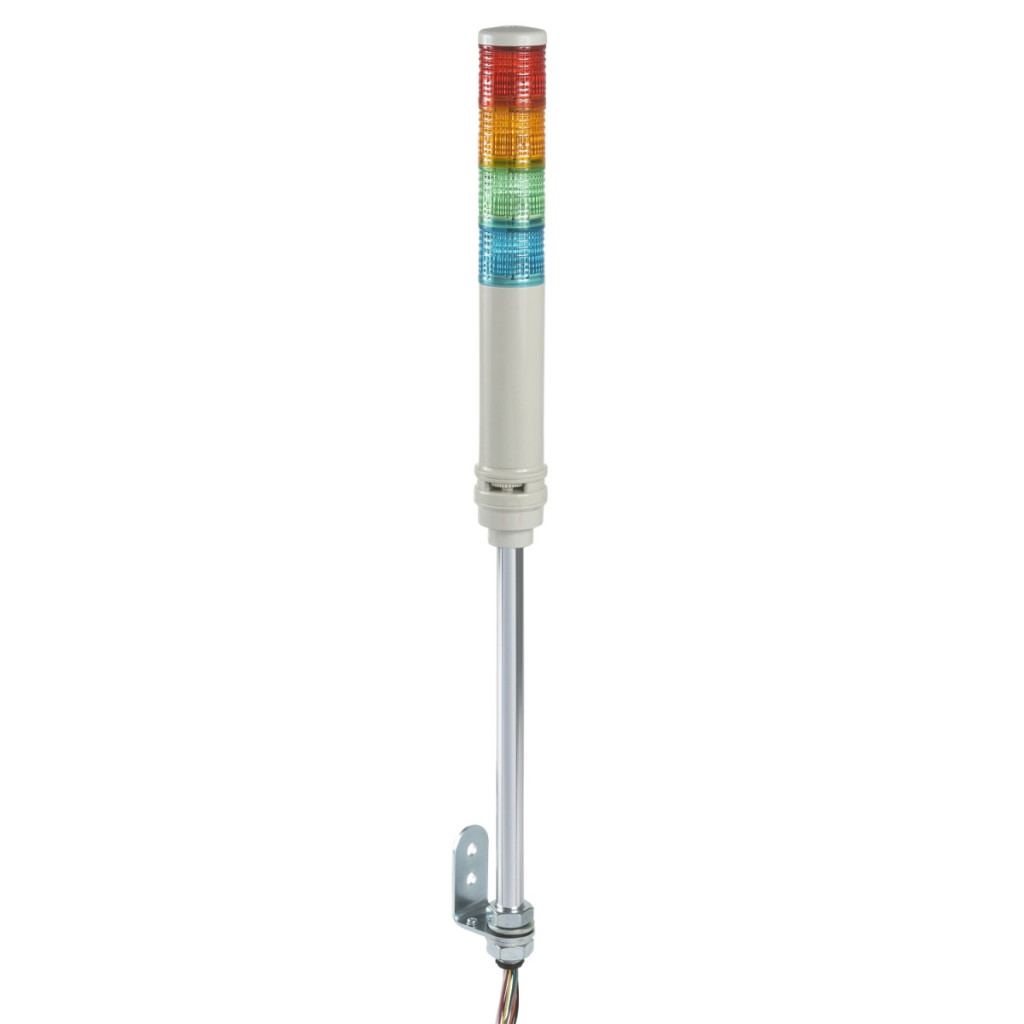

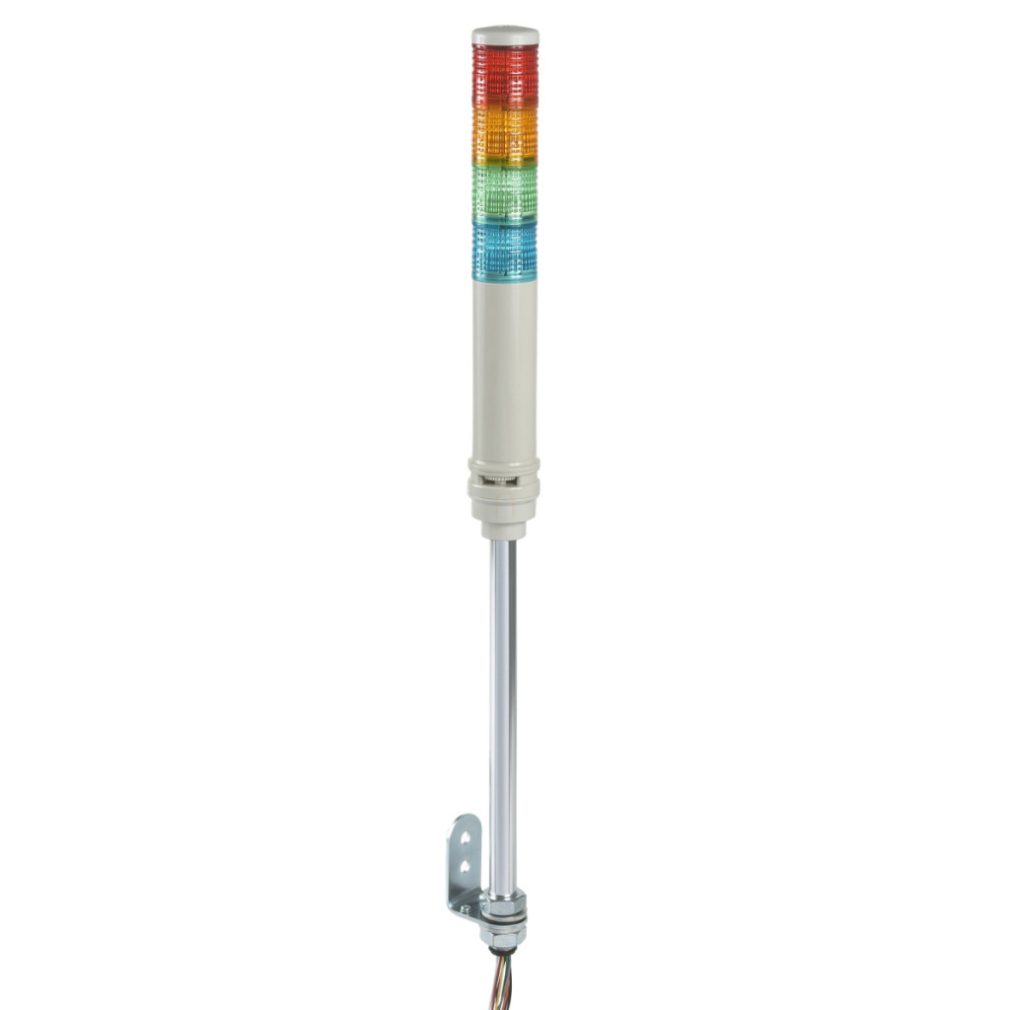

Turnul de semnalizare monolitic Schneider Electric Harmony XVC4B45S este un sistem de semnalizare versatil, pre-cablate, care oferă o vizibilitate excelentă și o semnalizare fiabilă în medii industriale. Acest dispozitiv compact, dar puternic, este ideal pentru indicarea stării mașinii, avertizarea privind pericolele sau feedback-ul privind starea procesului într-o varietate de aplicații industriale. Modelul XVC4B45S dispune de patru unități LED de culori diferite și un buzzer încorporat pentru o atenție maximă. Produsul este proiectat pentru a fi montat pe un tub cu diametrul de 40 mm și include patru unități LED de culori diferite (roșu, portocaliu, verde și albastru). Fiecare unitate este capabilă să furnizeze semnale luminoase continue sau intermitente, permițând o utilizare flexibilă în diferite protocoale de semnalizare. Frecvența intermitentă este de 1 Hz, ceea ce asigură o vizibilitate optimă chiar și în condiții de lumină puternică. Alarma sonoră încorporată funcționează la un volum de 70-85 dB (măsurat la o distanță de 1 metru) și poate emite un semnal sonor continuu sau intermitent la o frecvență de bază de 2,23 kHz. Turnul de semnalizare complet funcționează cu o sursă de alimentare de 24 V c.a./c.c., cu un consum de curent de 140 mA. Designul atent al Harmony XVC4B45S acordă o atenție specială fiabilității și durabilității. Unitățile de iluminat sunt fabricate din policarbonat, în timp ce unitatea de bază este fabricată din ABS (acrilonitril butadien stiren), iar capacul este fabricat dintr-o combinație de PBT + ABS (UL94HB). Tubul de susținere este fabricat din material SGP cromat, care oferă o rezistență excelentă la coroziune. Întreaga structură are o înălțime de 629,5 mm și un grad de protecție IP23 pentru instalarea pe suprafețe verticale. Dispozitivul aparține clasei de protecție electrică Clasa I conform IEC 61140 și are o tensiune nominală de impuls de 0,8 kV. Turnul de semnalizare poate fi montat pe tubul de montare de 17 mm furnizat și este prevăzut cu un cablu de 900 mm lungime cu o secțiune transversală de 0,33 mm² (AWG 22), ceea ce facilitează instalarea. Domeniul larg de temperatură de funcționare al XVC4B45S (-10 °C până la +50 °C) permite utilizarea acestuia într-o varietate de medii industriale, în timp ce domeniul de temperatură de depozitare este de -35 °C până la +70 °C. Produsul este conform cu standardele IEC 61000-6-3 și IEC 61000-6-2 și este certificat UL, asigurând conformitatea cu normele internaționale de siguranță. Este important de menționat că Schneider Electric intenționează să fabrice acest produs până la 31 mai 2026, astfel încât acest lucru trebuie luat în considerare la elaborarea planurilor de achiziție a pieselor de schimb pe termen lung. Turnul de semnalizare XVC4B45S este alegerea perfectă pentru aplicații industriale în care este necesară o combinație de semnale vizuale și sonore pentru o funcționare eficientă și o siguranță sporită.
Schneider Electric Harmony XVC - XVC4B45S - coloană luminoasă monolitică Ø40, 1 roșie, 1 portocalie, 1 verde, 1 albastră continuă/intermitentă, alarmă sonoră, tub de susținere, 24 V c.a./c.c. date tehnice
Caracteristici principale
Familia de produse: Harmony XVC4
Tipul produsului: Coloană de semnalizare monolitică complet pre-cablată
Tipul unității de semnalizare: 4 unități luminoase
Semnal sonor: Semnal sonor
Diametru de montare: 40 mm
Denumire scurtă a produsului: XVC
Caracteristici luminoase
Sursă de lumină: LED roșu continuu sau intermitent, LED portocaliu continuu sau intermitent, LED verde continuu sau intermitent, LED albastru continuu sau intermitent
Frecvență intermitentă: 1 Hz
Caracteristici electrice
Tip circuit: AC/DC
Tensiune nominală de alimentare: 24 V
Consum de curent: 140 mA
Rezistență nominală la tensiune de impuls: 0,8 kV
Caracteristici acustice
Nivel de zgomot: 70...85 dB (sunet continuu sau intermitent) la o distanță de 1 m
Frecvență fundamentală: 2,23 kHz
Caracteristici mecanice
Material: Policarbonat: unitate de iluminat, ABS (acrilonitril butadien stiren): unitate de bază, PBT + ABS (UL94HB): capac superior, SGP (cromat): tub de montare
Locație de montare: Pe tubul de montare, 17 mm
Instalarea produsului: Pe tubul de susținere, 17 mm
Secțiune transversală a cablului: 0,33 mm²
Dimensiune fir AWG: AWG 22
Lungime cablu: 900 mm
Greutate netă: 0,66 kg
Înălțime: 629,5 mm
Caracteristici de mediu
Standarde: IEC 61000-6-3, IEC 61000-6-2
Certificări de produs: UL
Tratament de protecție: TC
Temperatură ambiantă de depozitare: -35...70 °C
Temperatură ambiantă de funcționare: -10...50 °C
Protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Categorie de supratensiune: Clasa I conform IEC 61140
Protecție IP: IP23 când este montat pe o suprafață verticală conform IEC 60529
