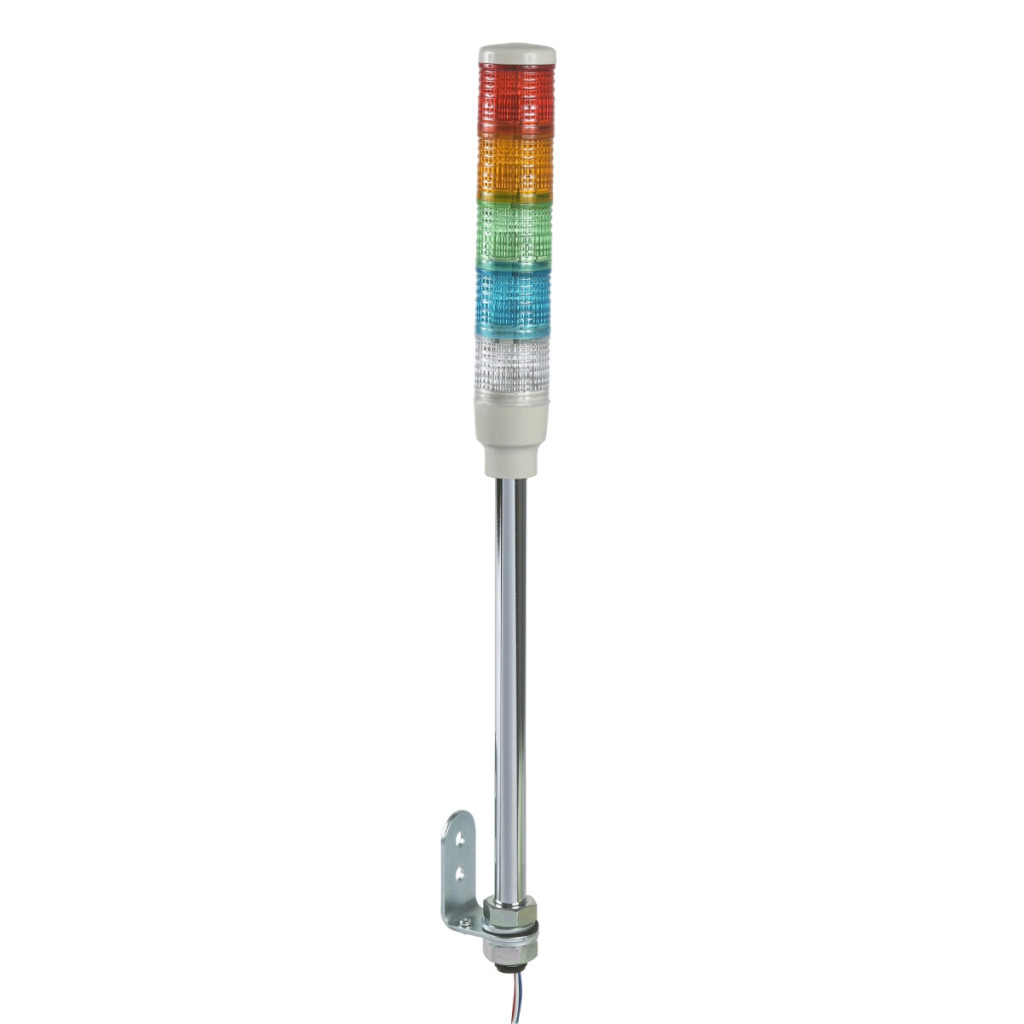

Coloana luminoasă monolitică pre-cablată XVC4B5 din familia de produse Schneider Electric Harmony XVC este o alegere excelentă pentru semnalizarea vizuală în procesele industriale. Această unitate completă conține cinci unități LED de culori diferite cu lumină continuă: roșu, portocaliu, verde, albastru și transparent, oferind o indicare clară a stării în orice mediu de producție sau automatizare. Coloana luminoasă Harmony XVC4B5 este proiectată pentru montarea pe un tub de susținere, are un diametru de 40 mm și beneficiază de un grad de protecție IP23 atunci când este instalată pe o suprafață verticală. Tubul de susținere este fabricat din material SGP cromat, în timp ce unitățile de iluminat sunt adăpostite într-o carcasă din policarbonat. Unitatea de bază este fabricată din ABS (acrilonitril butadien stiren), iar capacul superior este fabricat din material PBT + ABS (UL94HB), asigurând durabilitate și fiabilitate în medii industriale. În ceea ce privește datele tehnice, Harmony XVC4B5 funcționează cu o sursă de alimentare de 24 V c.a./c.c. și un consum de curent de 125 mA. Dispozitivul este livrat cu un cablu pre-cablate de 600 mm lungime, cu o secțiune transversală de 0,33 mm² (AWG 22), care facilitează instalarea. Înălțimea totală a dispozitivului este de 543,5 mm, iar frecvența de intermitență este de 1 Hz. Coloana luminoasă aparține clasei de protecție electrică I conform IEC 61140 și are o rezistență nominală la impulsuri de 0,8 kV. Intervalul său de temperatură de funcționare este de -10...+50 °C, iar intervalul de temperatură de depozitare este de -35...+70 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu. Coloana luminoasă Harmony XVC4B5 este potrivită în special pentru indicarea stării liniilor de producție și a sistemelor automatizate în care mai multe stări diferite trebuie indicate vizual în același timp. Cele cinci unități de culori diferite permit afișarea clară a stărilor complexe, fie că este vorba de funcționare normală, avertizare, alarmă sau alte stări ale procesului. Produsul marcat CE este conform cu standardele IEC 61000-6-2 și IEC 61000-6-3 și este, de asemenea, certificat UL. Este important de reținut că produsul va fi scos din fabricație la 31 mai 2026, deci merită să planificați din timp posibile soluții de înlocuire.
Schneider Electric Harmony XVC - XVC4B5 - coloană luminoasă monolitică Ø40, 1 roșie, 1 portocalie, 1 verde, 1 albastră, 1 transparentă continuă, tub de susținere, 24 V c.a./c.c. date tehnice
Caracteristici cheie
Tipul produsului: Coloană luminoasă monolitică complet pre-cablată
Familia de produse: Harmony XVC4
Unități de iluminat: 5 unități iluminate
Surse de lumină: LED continuu roșu, LED continuu portocaliu, LED continuu verde, LED continuu albastru, LED continuu transparent
Semnal sonor: Niciunul Diametru de montare: 40 mm Tensiune nominală de alimentare: 24 V AC/DC Protecție: IP23 pentru montare pe suprafață verticală (conform IEC 60529) Frecvență de intermitență: 1 Hz 1 Hz
Caracteristici fizice
Materiale: Policarbonat (unitate de iluminat), ABS (acrilonitril butadien stiren) unitate de bază, PBT + ABS (UL94HB) capac superior, tub de montare SGP (cromat)
Locație de montare: pe tubul de montare, 17 mm
Înălțime: 543,5 mm
Caracteristici electrice
Tipul sursei de alimentare: AC/DC
Secțiune transversală a cablului: 0,33 mm²
Dimensiune AWG: AWG 22
Lungime cablu: 600 mm
Consum curent: 125 mA
Rezistență nominală la tensiune de impuls: 0,8 kV
Clasă de protecție împotriva șocurilor electrice: Clasa I (conform IEC 61140) Categorie de supratensiune: Clasa I (conform IEC 61140) Condiții de mediu Temperatura ambiantă de funcționare: -10...50 °C Temperatura ambiantă de depozitare: -35...70 °C Standarde: IEC 61000-6-2, IEC 61000-6-3 -35...70 °C
Standarde: IEC 61000-6-2, IEC 61000-6-3
Certificări ale produsului: UL
Tratament de protecție: TC
Marcaj: CE
