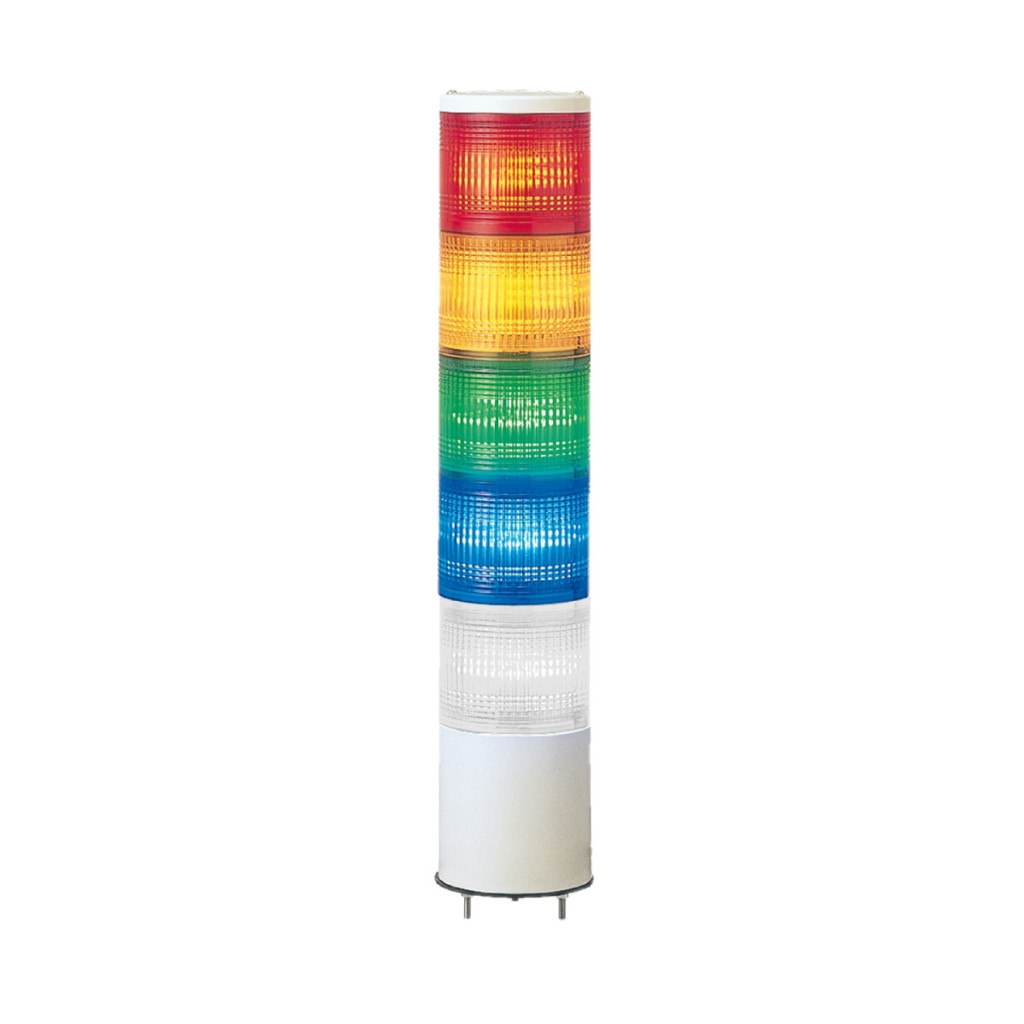

XVC4B5K, parte a gamei de produse Harmony XVC4 de la Schneider Electric, este o coloană luminoasă monolitică completă, pre-cablată, destinată semnalizării vizuale în medii industriale. Acest model are un design unic, cu 5 culori diferite de LED-uri cu lumină continuă - roșu, portocaliu, verde, albastru și transparent - care oferă o indicare a stării foarte vizibilă pentru mașini, echipamente sau procese. Coloana luminoasă are un diametru de 40 mm și poate fi montată direct pe o bază. Produsul are protecție IP54 pentru instalarea pe suprafețe plane, oferind o protecție adecvată împotriva prafului și stropirii cu apă, în conformitate cu IEC 60529. Harmony XVC4B5K funcționează cu o sursă de alimentare de 24 V c.a./c.c., cu un consum total de curent de 125 mA. Produsul este livrat cu un cablu pre-cablate de 500 mm lungime, cu o secțiune transversală de 0,33 mm² (AWG 22), care facilitează instalarea și reduce timpul de instalare la fața locului. Parametrii tehnici ai coloanei luminoase sunt impresionanți: înălțimea totală a dispozitivului este de 240,5 mm în versiunea cu 5 unități. Unitățile luminoase individuale sunt fabricate din policarbonat, în timp ce baza este fabricată din ABS (acrilonitril butadien stiren), iar capacul superior este fabricat dintr-o combinație de PBT și ABS (certificat UL94HB). Produsul este conform cu standardele relevante, inclusiv standardele de compatibilitate electromagnetică IEC 61000-6-2 și IEC 61000-6-3, și este certificat UL. Produsul are o clasă de protecție la atingere de II conform IEC 61140 și este, de asemenea, protejat împotriva supratensiunii de categoria II. Intervalul său de temperatură de funcționare este între -10 °C și +50 °C, iar intervalul de temperatură de depozitare este între -35 °C și +70 °C. Este important de reținut că Schneider Electric va întrerupe producția acestui produs la 31 mai 2026. Coloana luminoasă este alegerea ideală pentru aplicații în care trebuie indicate în mod clar mai multe stări, cum ar fi liniile de producție, mașinile automate, sistemele de manipulare a materialelor sau echipamentele de control al proceselor. Instalarea produsului este facilitată de documentația tehnică detaliată, care include desenele de montare necesare și dimensiunile decupajelor panoului pentru montarea pe o suprafață orizontală directă.
Schneider Electric Harmony XVC - XVC4B5K - coloană luminoasă monolitică Ø40, 1 roșu, 1 portocaliu, 1 verde, 1 albastru, 1 transparent continuu, 24 V c.a./c.c. date tehnice
Caracteristici principale
Familia de produse: Harmony XVC4
Tipul produsului: Coloană luminoasă monolitică complet pre-cablată
Tipul unității indicatoare luminoase: 5 unități iluminate
Semnal sonor: Niciunul
Diametru de montare: 40 mm
Sursă de lumină: LED continuu roșu, LED continuu portocaliu, LED verde continuu, LED albastru continuu, LED transparent continuu
Tip alimentare: AC/DC
Materiale și dimensiuni
Material: Policarbonat (unitate iluminată), ABS (acrilonitril butadien stiren) (unitate de bază), PBT + ABS (UL94HB) (capac superior) Locul de montare: Pe bază Montarea produsului: Pe bază Înălțime: 240,5 mm Caracteristici electrice Tensiune nominală de alimentare: 24 V CA/CC Secțiunea cablului: 0,33 mm² Dimensiune AWG: AWG 22 Lungime cablu: 500 mm Marcaj: CE CE
Tensiune nominală de impuls rezistentă: 0,8 kV
Consum de curent: 125 mA
Frecvență de pâlpâire: 1 Hz
Caracteristici de mediu
Standarde: IEC 61000-6-2, IEC 61000-6-3 Certificări de produs: UL Tratament de protecție: TC Temperatura ambiantă de depozitare: -35 până la 70 °C Temperatura ambiantă de funcționare: -10 până la 50 °C Clasa de protecție la atingere: Clasa II conform IEC 61140 Categoria de supratensiune: Clasa II conform IEC 61140 -10…50 °C
Clasa de protecție la atingere: Clasa II conform IEC 61140
Categoria de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP54 instalare pe suprafață plană conform IEC 60529
