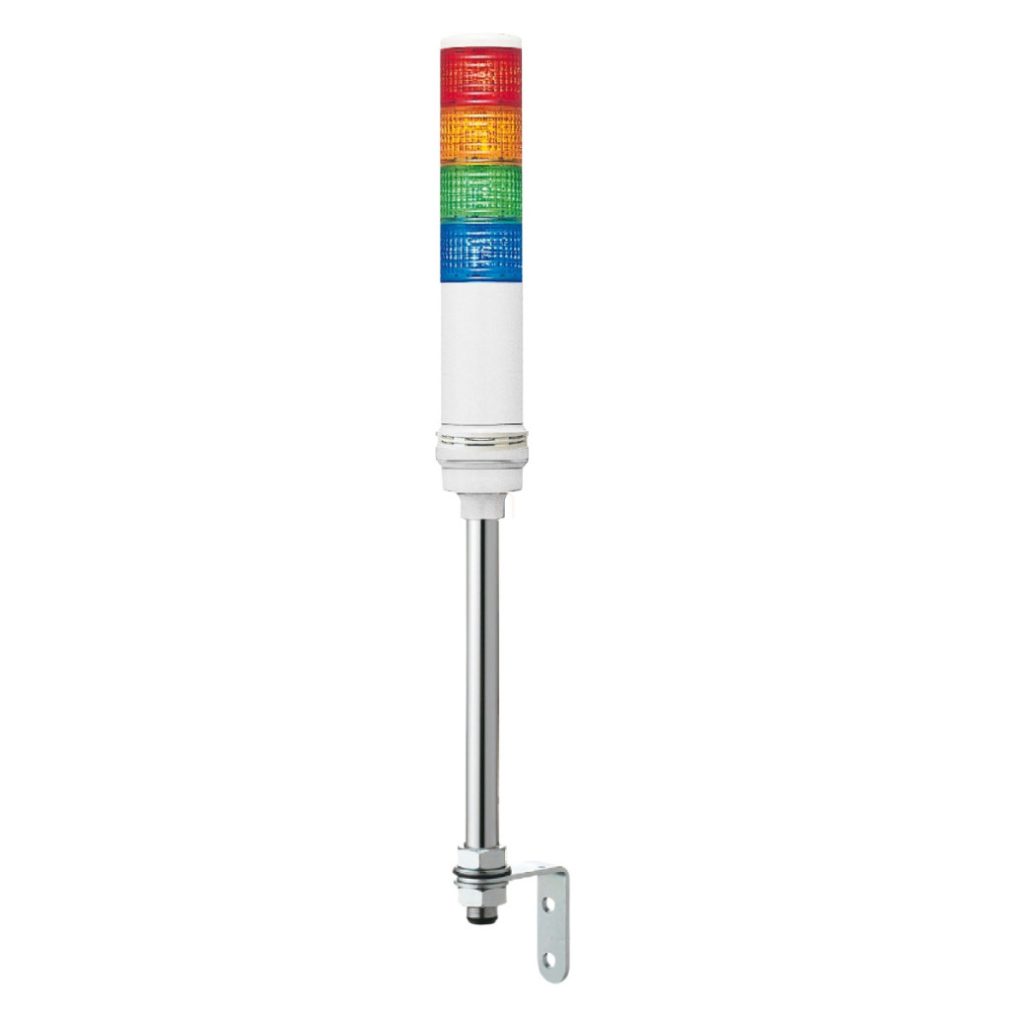

Columna luminoasă monolitică complet pre-cablată de tip XVC6B45S din familia de produse Schneider Electric Harmony XVC este alegerea ideală pentru sistemele de semnalizare industrială. Acest model include patru unități de semnalizare de culori diferite: LED-uri roșii, portocalii, verzi și albastre, care pot emite lumină continuă sau intermitentă, ceea ce le face flexibile pentru o varietate de necesități de indicare a stării. Dispozitivul funcționează cu o sursă de alimentare de 24 V CA/CC și are o alarmă sonoră integrată care poate emite un sunet continuu sau intermitent la un volum de 70-85 dB de la o distanță de 1 metru. Semnalul sonor are o frecvență fundamentală de 2,23 kHz și funcționează la o frecvență de 1 Hz când clipește. Consumul său de curent este de numai 140 mA, ceea ce permite o funcționare economică. Coloana luminoasă are un grad de protecție IP23 pentru montarea pe suprafețe verticale, care respectă standardul IEC 60529. În ceea ce privește materialele, unitățile de semnalizare sunt fabricate din policarbonat, unitatea de bază este fabricată din ABS (acrilonitril butadien stiren), capacul superior este fabricat din PBT + ABS (UL94HB), iar tubul de susținere este fabricat din STK cromat, ceea ce asigură o funcționare durabilă și fiabilă chiar și în medii industriale. Instalarea se face pe un tub de susținere de 22 mm, iar cablarea este pregătită în prealabil cu un fir cu secțiune transversală de 0,33 mm², lungime 550 mm. Înălțimea totală a unității este de 603,1 mm, iar diametrul unității de semnalizare este de 60 mm. Coloana luminoasă Harmony XVC6B45S poate fi utilizată într-un interval larg de temperaturi de funcționare (-10...50 °C) și are o temperatură de depozitare admisibilă de -35...70 °C. Produsul aparține clasei de protecție electrică I conform IEC 61140. Coloana luminoasă este conformă cu o serie de standarde internaționale, inclusiv IEC 61000-6-4, IEC 61000-6-2 și IEC 61000-6-3, și este certificată UL. Produsul are o toleranță la supratensiune de impuls de 0,8 kV conform datelor producătorului. Este important de menționat că Schneider Electric va întrerupe producția acestui produs la 31 mai 2026. Coloana luminoasă este disponibilă în diferite configurații. Conform documentației, înălțimea totală poate varia în funcție de numărul de unități și de combinația de sirene: 483,1 mm pentru 1 nivel, 523,1 mm pentru 2 trepte, 563,1 mm pentru 3 trepte, 603,1 mm pentru 4 trepte și 643,1 mm pentru 5 trepte. Modelul XVC6B45S reprezintă versiunea cu 4 trepte.
Schneider Electric Harmony XVC - XVC6B45S - coloană luminoasă monolitică Ø60, 1 roșu, 1 portocaliu, 1 verde, 1 albastru continuu/intermitent, alarmă sonoră, tub de susținere, 24 V c.a./c.c. date tehnice
Caracteristici principale
Familia de produse: Harmony XVC6
Tipul produsului: Coloană luminoasă monolitică complet pre-cablată
Tipul unității de semnalizare: 4 unități de iluminare
Semnal sonor: Semnal sonor (buzzer)
Diametru de montare: 60 mm
Denumirea componentei: XVC
Caracteristici luminoase
Sursă de lumină: LED roșu continuu sau intermitent
LED portocaliu continuu sau intermitent
LED verde continuu sau intermitent
LED albastru continuu sau intermitent
Frecvență intermitentă: 1 Hz
Caracteristici electrice
Tensiune nominală de alimentare: 24 V
Tip circuit de alimentare: AC/DC
Nivel de zgomot: 70...85 dB (sunet continuu sau intermitent) la o distanță de 1 m
Toleranță la supratensiune impulsivă: 0,8 kV
Consum de curent: 140 mA
Frecvență de bază: 2,23 kHz
Caracteristici fizice
Material: Policarbonat: unitate de iluminare
ABS (acrilonitril butadien stiren): unitate de bază
PBT + ABS (UL94HB): capac superior
STK (cromat): tub de montare
Montare: Tub de montare, 22 mm
Secțiune transversală a cablului: 0,33 mm²
Dimensiune AWG: AWG 22
Lungime cablu: 550 mm
Înălțime: 603,1 mm
Condiții de mediu
Standarde: IEC 61000-6-4
IEC 61000-6-2
IEC 61000-6-3
Certificări ale produsului: UL
Tratament de protecție: TC
Temperatură de depozitare: -35...70 °C
Temperatura ambiantă de funcționare: -10...50 °C
Clasa de protecție electrică la atingere:Clasa I conform IEC 61140 Grad de protecție IP: IP23 montare pe suprafață verticală conform IEC 60529 Alte informații Marcaj: CE Avertisment: Acest produs va fi scos din producție la 31 mai 2026.
