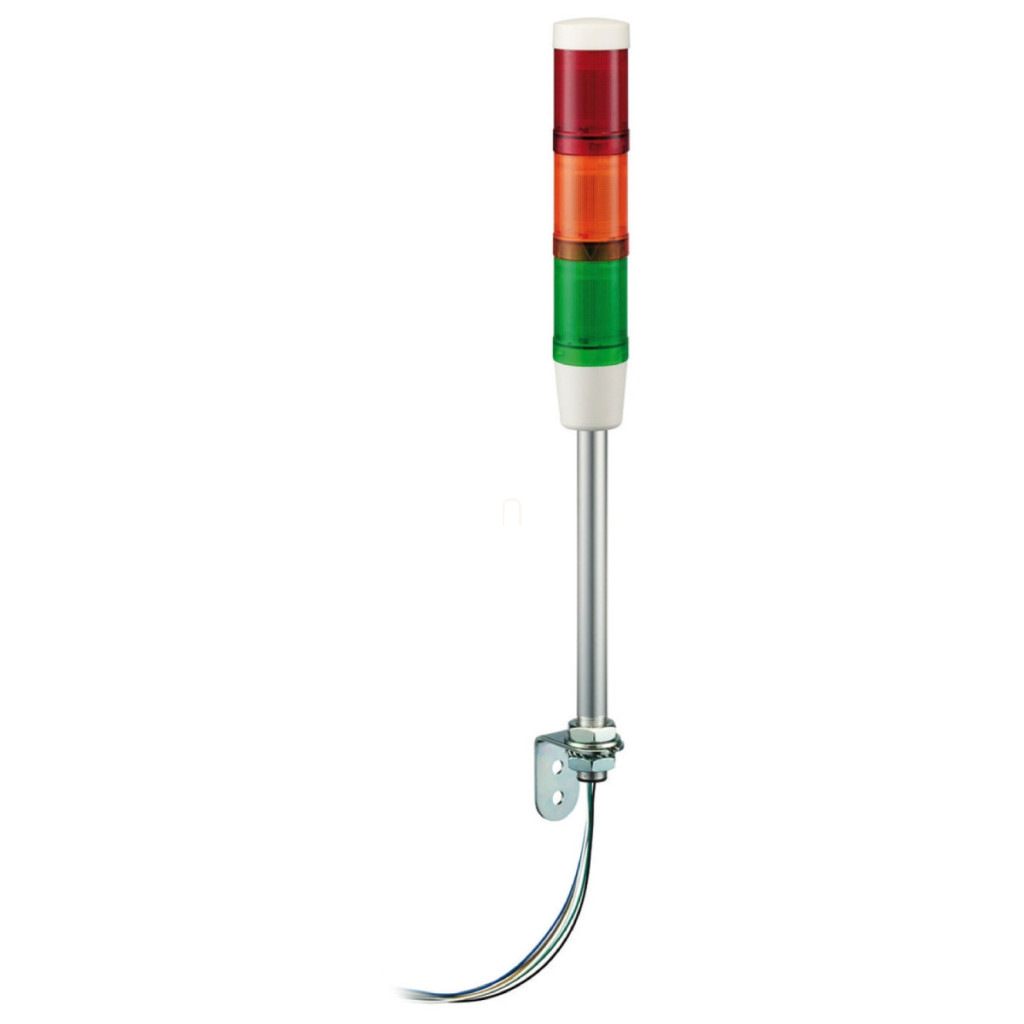

Schneider Electric Harmony XVM XVMB2R6AGSSB este o coloană luminoasă profesională, preasamblată și precablată, ideală pentru furnizarea de semnale vizuale și sonore în medii industriale. Acest sistem de semnalizare compact de înaltă calitate este ușor de instalat și oferă o soluție extrem de eficientă pentru indicarea stării mașinilor și echipamentelor. Modelul XVMB2R6AGSSB include trei unități de semnalizare de culori diferite: un tub neon roșu intermitent, unități LED super-luminoase verzi și portocalii cu socluri BA 15d. Combinația de culori (portocaliu/verde/roșu) permite indicarea clară a diferitelor stări de funcționare, în timp ce alarma sonoră încorporată sporește și mai mult capacitatea sa de a atrage atenția. Volumul alarmei sonore poate fi reglat între 0 și 85 dB folosind un potențiometru, iar există două tipuri de semnale sonore din care puteți alege: continuu sau intermitent. Alarma sonoră are o frecvență fundamentală de 4 kHz, care este clar audibilă chiar și în medii industriale. Coloana luminoasă Harmony XVM XVMB2R6AGSSB funcționează la o tensiune nominală de alimentare de 24 V CA/CC, pe care o poate accepta într-un interval de tensiune de 0,85...1,1 Un, în conformitate cu IEC 60947-5-1. Consumul de curent al unității cu tub de descărcare intermitent este de 140 mA (CA) și 98 mA (CC), unitatea de bază consumă 15 mA, în timp ce unitățile LED continue consumă 43 mA fiecare. Intensitatea luminii unităților LED este de 900 cd/m², iar frecvența de intermitență a tubului de descărcare intermitent este de 0,8 Hz, ceea ce asigură o atragere eficientă a atenției. Produsul este proiectat pentru montare verticală și are un diametru de montare de 45 mm. Kitul include capacul, tubul de susținere din aluminiu, unitatea de bază și placa de montare din plastic. Cablurile de conectare pre-cablate sunt cabluri volante cu o secțiune transversală de 1 x 0,325 mm² (AWG 22). Firele sunt codificate prin culori pentru o conectare ușoară: fir verde pentru a treia unitate de iluminat, fir alb pentru a doua unitate de iluminat, fir albastru pentru prima unitate de iluminat, fir negru comun și fir gri pentru sonerie. Coloana luminoasă XVMB2R6AGSSB are un grad de protecție IP42 în poziție verticală, conform IEC 60529, fiind protejată împotriva obiectelor solide mai mari de 1 mm și a picăturilor de apă verticale. Produsul este conform cu standardele IEC 60947-1 și IEC 60947-5-1, are certificare CE și CCC și are o tensiune nominală de impuls de 4 kV conform IEC 60947-1. Tensiunea nominală de izolare este de 250 V conform IEC 60947-1. Dispozitivul poate fi utilizat la o temperatură ambiantă de -10...50 °C și depozitat la -25...70 °C. Categoria sa de supratensiune este Clasa I conform IEC 60947-1, IEC 60947-5-1 și IEC 61140. Produsul are protecție TC. Este important de reținut că Schneider Electric va întrerupe producția acestui produs la 6 noiembrie 2025.
Schneider Electric Harmony XVM - XVMB2R6AGSSB - Coloană luminoasă completă Ø45, cont. galben - verde, roșu intermitent, cu alarmă sonoră, montat pe perete, tub de susținere de 250 mm, 24 VAC/DC date tehnice
Caracteristici principale
Tipul produsului: Harmony XVM
Tipul componentei: Coloană de semnalizare preasamblată și pre-cablată
Tip unitate coloană de semnalizare: 3 unități de iluminat
Denumire componentă: XVM
Sursă de lumină: Tub de descărcare roșu intermitent cu semnal intermitent, LED verde super-luminos cu soclu BA 15d și semnal continuu, LED portocaliu super-luminos cu soclu BA 15d și semnal continuu
Culoarea luminii: Portocaliu/verde/roșu (intermitent)
Tensiune nominală de alimentare: 24 V c.a./c.c.
Tipul de bază al coloanei de semnalizare: Bază cu semnal sonor încorporat
Metoda de montare: Verticală
Caracteristici suplimentare
Conținutul kitului: Capac, tub de susținere din aluminiu, unitate de bază, placă de montare din plastic
Diametru de montare: 45 mm
Conexiuni - terminale: Cabluri volante, capacitate de prindere: 1 x 0,325 mm² (AWG 22)
Marcaj: CE
Suport de montare: Tub din aluminiu
Tensiune nominală de izolație: 250 V conform IEC 60947-1
Limită tensiune nominală: 0,85...1,1 Un conform IEC 60947-5-1
Consum de curent: 140 mA pe unitatea cu tub de descărcare intermitentă CA, 98 mA la unitatea cu tub de descărcare intermitentă DC, 15 mA la unitatea de bază, 43 mA la unitatea LED continuă
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Intensitate luminoasă: 900 cd/m² pe unitatea LED
Frecvență intermitentă: 0,8 Hz pe unitatea cu tub de descărcare intermitentă
Frecvență de bază: 4 kHz
Caracteristici de mediu
Grad de protecție IP: IP42 în poziție verticală conform IEC 60529
Certificări ale produsului: CCC
Standarde: IEC 60947-1, IEC 60947-5-1
Temperatura ambiantă în timpul depozitării: -25...70 °C
Temperatura ambiantă în timpul funcționării: -10...50 °C
Categorie de supratensiune: Clasa I conform IEC 60947-1, Clasa I conform IEC 60947-5-1, Clasa I conform IEC 61140
Grad de protecție: TC
Nivel de zgomot: 0...80 dB la 1 m
Desen tehnic și cablare
Culori fire: A treia unitate de iluminat: fir verde, a doua unitate de iluminat: fir alb, prima unitate de iluminat: fir albastru, comun: fir negru, semnal sonor (dacă este integrat în unitatea de bază): fir gri
Reglarea semnalului sonor
Controlul volumului: 0-85 dB reglabil cu potențiometru (folosind o șurubelniță în formă de stea sau cu cap plat)
Tipul semnalului sonor: comutator selector cu 2 poziții pentru tipul semnalului sonor: ton continuu sau intermitent
