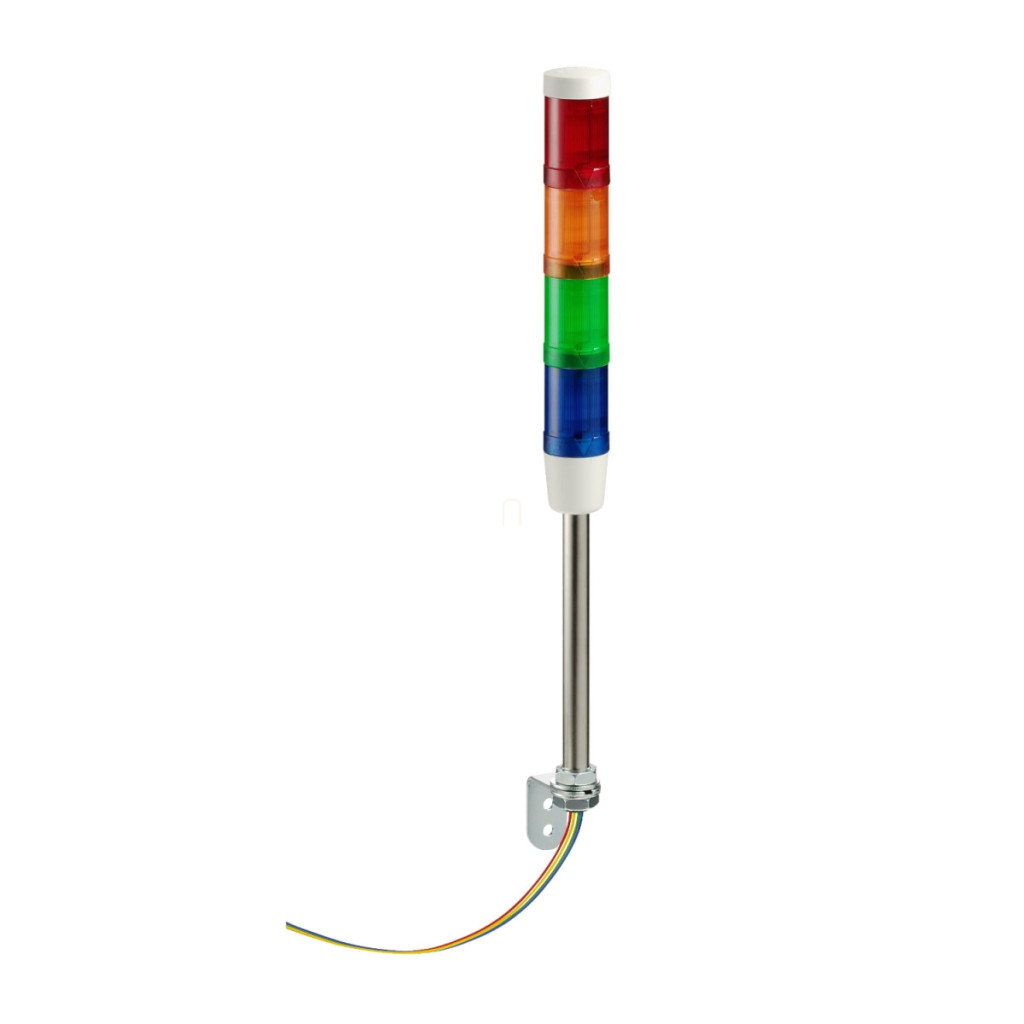

Lampa modulară Schneider Electric Harmony XVM XVMB2RAGBSB este un sistem de semnalizare vizuală versatil, conceput pentru utilizarea în medii industriale, pe linii de producție, pe mașini și echipamente. Acest indicator turn cu diametrul de 45 mm, preasamblat și precablat, este alegerea ideală atunci când aveți nevoie de o indicare fiabilă a stării proceselor de fabricație sau a echipamentelor. Modelul XVMB2RAGBSB are 4 culori diferite (roșu, portocaliu, verde și albastru) de lumină continuă, unități LED super-luminoase cu socluri BA 15d. Designul, cu tub de susținere din aluminiu și suport de montare, permite instalarea verticală. Funcționând cu o sursă de alimentare de 24 V CA/CC, turnul de semnalizare are un grad de protecție IP42 în poziție verticală, oferind o protecție adecvată împotriva prafului și stropirii cu apă. Produsul este certificat CE și CCC, asigurând conformitatea cu standardele internaționale de siguranță și calitate. În ceea ce privește specificațiile tehnice, Harmony XVM XVMB2RAGBSB are o tensiune nominală de izolare (Ui) de 250 V conform IEC 60947-1 și o tensiune nominală de rezistență la impulsuri (Uimp) de 4 kV. LED-urile încorporate au un consum de curent de 43 mA în modul continuu. Produsul funcționează într-un interval de tensiune nominală de 0,85...1,1 Un, în conformitate cu IEC 60947-5-1. XVM2RAGBSB este pre-cablată cu cabluri volante, unde cablarea este realizată cu cabluri de 1 x 0,325 mm² (AWG 22). Codificarea culorilor cablurilor de conectare facilitează instalarea: a 4-a unitate de iluminare este galbenă, a 3-a este verde, a 2-a este albă, a 1-a este albastră, iar cablul comun este negru. Indicatorul turn Harmony XVM este deosebit de util în mediile industriale în care starea mașinilor, proceselor sau echipamentelor trebuie să fie clar vizibilă de la distanță. Este soluția perfectă pentru linii de producție, stații de asamblare, echipamente industriale de procesare sau orice sistem monitorizat în care culori diferite indică stări diferite. Modelul Schneider Electric XVMB2RAGBSB are caracteristici tehnice speciale, inclusiv o gamă de temperaturi de funcționare de la -10 la +50 °C și o gamă de temperaturi de depozitare de la -25 la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Schneider Electric va întrerupe producția acestui produs la 31 mai 2026, astfel încât acest lucru trebuie luat în considerare la planificarea proiectelor pe termen lung.
Harmony XVM - Specificații tehnice XVMB2RAGBSB
Caracteristici ale familiei de produse
Familia de produse: Harmony XVM
Tipul produsului: Turn de semnalizare preasamblat și preconectat
Tipul unității de semnalizare: 4 unități de iluminare
Denumirea componentei: XVM
Caracteristici tehnice
Sursă de lumină: LED verde super luminos cu soclu BA 15d, semnal continuu
LED portocaliu super luminos cu soclu BA 15d, semnal continuu
LED roșu super luminos cu soclu BA 15d, semnal continuu
LED albastru super luminos cu soclu BA 15d, semnal continuu
Culoarea unității de iluminare: Roșu/portocaliu/verde/albastru
Tensiune nominală de alimentare: 24 V AC/DC
Tipul bazei turnului de semnalizare: Bază fără semnal sonor
Metoda de montare: Verticală
Informații suplimentare
Conținutul setului: Placă de montare din plastic
Tub de susținere din aluminiu
Capac
Unitate de bază
Diametru de montare: 45 mm
Conexiuni - terminale: Cabluri volante, capacitate de prindere: 1 x 0,325 mm² (AWG 22)
Marcaj: CE
Suport de montare: Tub din aluminiu
Tensiune nominală de izolare: 250 V conform IEC 60947-1
Limită tensiune nominală: 0,85...1,1 Un conform IEC 60947-5-1
Consum de curent: 43 mA continuu pentru unitatea LED
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Condiții de mediu
Grad de protecție IP: IP42 în poziție verticală conform IEC 60529
Certificări ale produsului: CCC
Temperatura ambiantă de depozitare: -25 până la 70 °C
Temperatura ambiantă de funcționare: -10…50 °C
Categorie de supratensiune: Clasa I conform IEC 60947-1
Clasa I conform IEC 60947-5-1
Clasa I conform IEC 61140
Tratament de protecție: TC
Conexiune electrică
Culori fire:
A 4-a unitate de iluminat: fir galben
A 3-a unitate de iluminat: fir verde
A 2-a unitate de iluminat: fir alb
A 1-a unitate de iluminat: fir albastru
Comun: fir negru
Dimensiuni
Dimensiuni maxime de configurare în funcție de numărul de unități:
1 unitate: b2 = 383 mm (15,08 in.)
2 unități: b2 = 448 mm (17,64 in.)
3 unități: b2 = 513 mm (20,20 in.)
4 unități: b2 = 578 mm (22,76 in.)
Informații importante: Acest produs este un model ieșit din fabricație și va fi retras de pe piață la 31 mai 2026.
