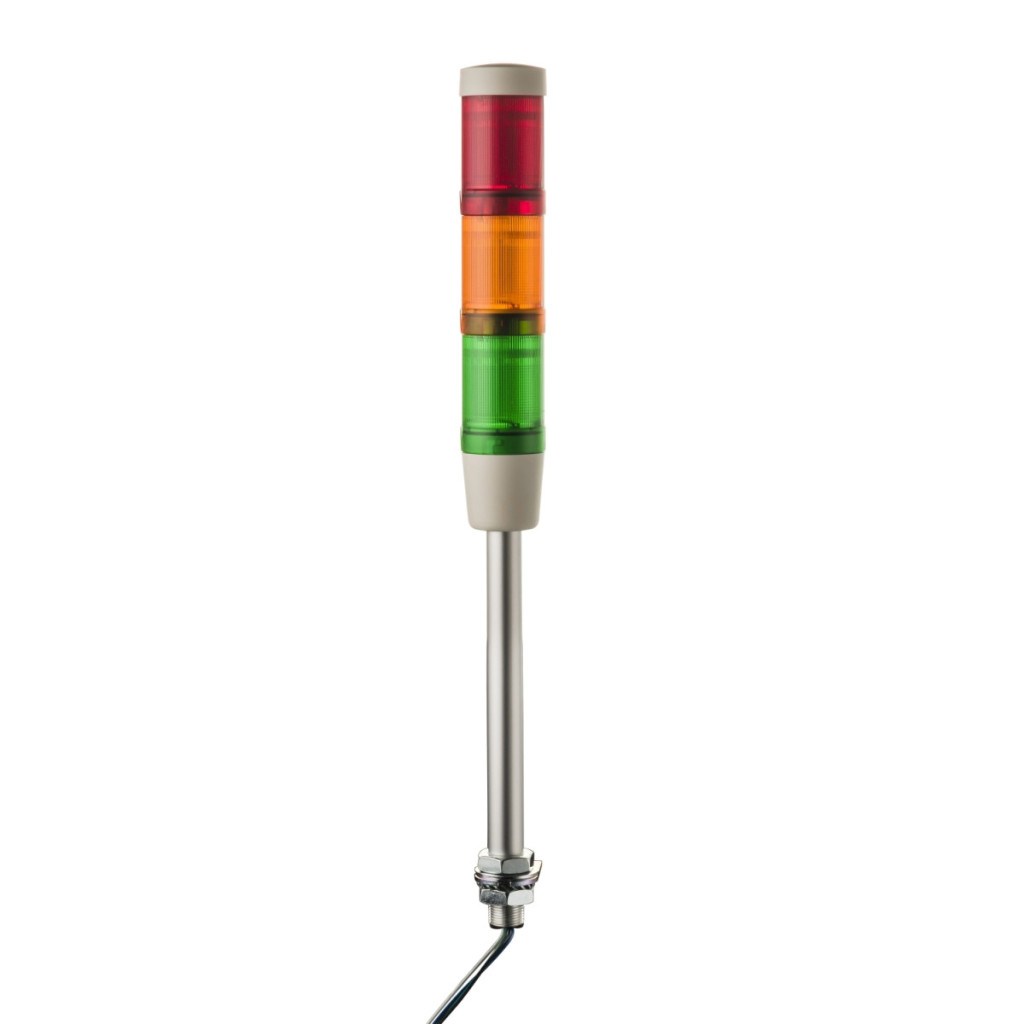

Turnul de semnalizare complet Schneider Electric Harmony XVM XVMB2RAGSB este un turn de semnalizare preasamblat și precablat, conceput pentru medii industriale, care oferă semnalizare vizuală eficientă pentru a indica starea procesului. Acest model este disponibil într-o combinație de trei culori roșu-portocaliu-verde, care permite indicarea clară a stării în diverse aplicații, fie pe linii de producție, sisteme automatizate sau orice alt mediu industrial în care feedback-ul vizual este esențial. Produsul are un design robust, cu un tub de susținere din aluminiu cu diametrul de 45 mm, care asigură o montare stabilă. Modelul Harmony XVM XVMB2RAGSB este echipat cu trei unități LED super-luminoase, fiecare cu un soclu BA 15d, care asigură semnalizare continuă. Unitățile sunt roșii, portocalii și verzi, permițând indicarea diferitelor stări în conformitate cu standardele internaționale de codificare a culorilor. Dispozitivul funcționează cu o sursă de alimentare de 24 V CA/CC și consumă doar 43 mA per unitate LED în modul continuu. Produsul are un grad de protecție IP42 în poziție verticală, în conformitate cu IEC 60529, care oferă o protecție adecvată într-un mediu industrial tipic. Intervalul său de temperatură de funcționare este între -10 °C și +50 °C, în timp ce temperatura de depozitare poate fi între -25 °C și +70 °C. Metoda de montare este verticală, iar kitul complet include o placă de montare din plastic, unitate de bază, tub de susținere din aluminiu și capac. Conectarea se face cu cabluri volante, cu o capacitate de prindere de 1 x 0,325 mm² (AWG 22). Este important de menționat că Schneider Electric a anunțat că produsul va fi scos din fabricație la 31 mai 2026. Modelul XVMB2RAGSB are marcajul CE și certificarea CCC și este conform cu standardele IEC 60947-1 și IEC 60947-5-1. Tensiunea nominală de izolare este de 250 V conform IEC 60947-1, iar rezistența nominală la tensiune de impuls este de 4 kV. Este clasificat în clasa I conform standardelor IEC 60947-1, IEC 60947-5-1 și IEC 61140. Diametrul de montare este de 45 mm, ceea ce îl face compatibil cu soluțiile standard de montare. Culorile firelor sunt bine definite: a treia unitate iluminată are un fir verde, a doua unitate iluminată are un fir alb, prima unitate iluminată are un fir albastru, iar firul comun este negru, ceea ce facilitează instalarea și depanarea.
Schneider Electric Harmony XVM - XVMB2RAGSB date tehnice
Caracteristici generale
Familia de produse: Harmony XVM
Tipul produsului: Turn de semnalizare preasamblat și precablat
Tip turn de semnalizare: Compus din 3 unități iluminate
Denumire componentă: XVM
Sursă de lumină: LED verde super-luminos cu soclu BA 15d, semnal continuu
LED portocaliu super luminos cu soclu BA 15d, semnal continuu
LED roșu super luminos cu soclu BA 15d, semnal continuu
Culoarea blocului luminos: Roșu/portocaliu/verde
Tensiune nominală de alimentare: 24 V c.a./c.c.
Tipul de bază al coloanei de semnalizare: De bază, fără semnal sonor
Metoda de montare: Verticală
Informații suplimentare
Conținutul setului: Placă de montare din plastic
Unitate de bază
Tub de susținere din aluminiu
Capac
Diametru de montare: 45 mm
Conectori - terminale: Cabluri volante, capacitate de prindere: 1 x 0,325 mm² (AWG 22)
Marcaj: CE
Suport de montare: Tub din aluminiu
Tensiune nominală de izolare: 250 V conform IEC 60947-1
Limită tensiune nominală: 0,85...1,1 Un conform IEC 60947-5-1
Consum de curent: 43 mA continuu per unitate LED
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP42 în poziție verticală conform IEC 60529
Certificări ale produsului: CCC
Standarde: IEC 60947-1
IEC 60947-5-1
Temperatura ambiantă de depozitare: -25...70 °C
Temperatura ambiantă de funcționare: -10...50 °C
Categorie de supratensiune: Clasa I conform IEC 60947-1
Clasa I conform IEC 60947-5-1
Clasa I conform IEC 61140
Protecție: TC
Culori fire
A treia unitate iluminată: fir verde
A doua unitate iluminată: fir alb
Prima unitate iluminată: fir albastru
Comun: fir negru
