Lampa modulară XVMB2RGSSB, parte a gamei de produse Schneider Electric Harmony XVM, este un sistem de semnalizare industrial compact și versatil, ideal pentru semnalizarea vizuală și sonoră pe liniile de producție, echipamentele industriale și procesele automatizate. Acest model preasamblat și precablat poate fi instalat imediat, economisind timp în timpul instalării. Produsul are un număr de piesă unic, XVMB2RGSSB, și este un produs discontinuat care poate fi comandat până la 31 mai 2026. Lampa turn Harmony XVM este fabricată din aluminiu și are un diametru de 45 mm. Designul include două unități de iluminare LED super-luminoase: o unitate de iluminare continuă roșie și una verde, care sunt fixate cu o priză BA 15d. Unitatea de bază este echipată cu un sirenă integrată cu un volum de 0-80 dB, care este clar audibilă de la o distanță de 1 metru. O caracteristică practică a alarmei sonore este că volumul poate fi reglat cu un potențiometru, iar un comutator selector cu 2 poziții poate fi utilizat pentru a alege între semnale sonore continue sau intermitente. Coloana luminoasă funcționează la o tensiune nominală de alimentare de 24 V CA/CC, iar tensiunea sa de funcționare poate fi de 0,85...1,1 ori valoarea nominală conform IEC 60947-5-1. Consumul de energie al dispozitivului este de 15 mA pentru unitatea de bază și de 43 mA pentru unitatea LED continuă. Tensiunea de izolare a produsului este de 250 V conform IEC 60947-1, iar rezistența la impulsuri este de 4 kV. Frecvența fundamentală a indicatorului luminos este de 4 kHz. Dispozitivul are protecție IP42 în poziție verticală, în conformitate cu IEC 60529. Intervalul de temperatură de funcționare este de -10...50 °C, în timp ce temperatura de depozitare poate fi între -25...70 °C. Produsul are marcaj CE și certificare CCC. Coloana luminoasă este conformă cu standardele IEC 60947-1 și IEC 60947-5-1 și aparține clasei de protecție la atingere I conform IEC 61140. Categoria sa de supratensiune este clasa I conform standardelor IEC 60947-1, IEC 60947-5-1 și IEC 61140. Dispozitivul are protecție TC. Coloana luminoasă este livrată cu un tub de susținere din aluminiu, placă de montare din plastic, capac și unitate de bază. Dispozitivul trebuie instalat vertical. Produsul este conectat cu cabluri volante cu o capacitate de conectare de 1 x 0,325 mm² (AWG 22). Cablurile pentru fiecare unitate de iluminat sunt codificate prin culori: cablu albastru pentru unitatea de iluminat 1, cablu alb pentru unitatea de iluminat 2, cablu negru pentru punctul comun și cablu gri pentru sonerie (dacă este integrată în unitatea de bază). Coloana luminoasă poate fi utilizată în diverse configurații, cu o înălțime totală de 448 mm (17,64 inci) pentru versiunea cu 2 unități.

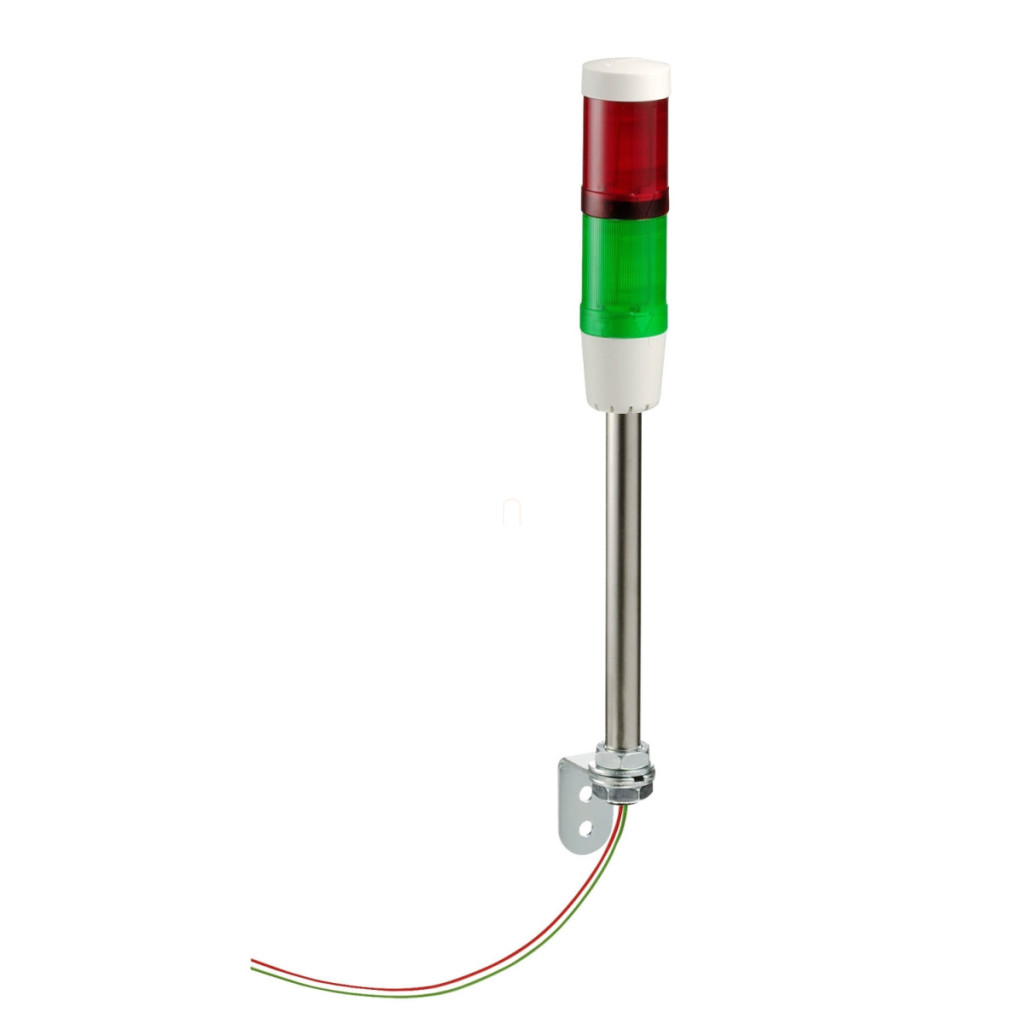

Schneider Electric Harmony XVM - XVMB2RGSSB - Coloană luminoasă completă Ø45, roșu continuu - verde, cu alarmă sonoră, montare pe perete, tub de susținere 250 mm, 24 VAC/DC date tehnice
Caracteristici generale
Familia de produse: Harmony XVM
Tipul produsului: Turn de semnalizare preasamblat și precablat
Tipul unității de semnalizare: 2 unități luminoase
Denumirea componentei: XVM
Caracteristici optice
Sursă de lumină: LED verde super luminos cu soclu BA 15d, semnal continuu
LED roșu super luminos cu soclu BA 15d, semnal continuu
Culoarea blocului luminos: Roșu/verde
Caracteristici electrice
Tensiune nominală de alimentare: 24 V c.a./c.c.
Tip unitate de bază: Unitate de bază cu sonerie integrată
Tensiune nominală de izolație: 250 V conform IEC 60947-1
Limită tensiune nominală: 0,85...1,1 Un conform IEC 60947-5-1
Consum de curent: 15 mA pe unitatea de bază
43 mA pe unitatea LED continuă
Tensiune nominală de impuls rezistentă: 4 kV conform IEC 60947-1
Frecvență fundamentală: 4 kHz
Caracteristici semnal sonor
Nivel de zgomot: 0...80 dB la 1 m
Volumul semnalului sonor poate fi reglat între 0 și 85 dB cu ajutorul unui potențiometru. Acesta poate fi reglat cu ajutorul unei șurubelnițe Phillips sau plate.
Caracteristici mecanice
Metoda de montare: Verticală
Conținutul kitului: Tub de montare din aluminiu
Capac
Placă de montare din plastic
Unitate de bază
Diametru de montare: 45 mm
Conexiune: Cabluri volante, capacitate de conectare: 1 x 0,325 mm² (AWG 22)
Marcaj: CE
Suport de montare: Tub din aluminiu
Caracteristici de mediu
Grad de protecție IP: IP42 în poziție verticală conform IEC 60529
Certificări produs: CCC
Standarde: IEC 60947-1
IEC 60947-5-1
Temperatură de depozitare: -25...70 °C Temperatura ambiantă de funcționare: -10...50 °C
Categorie de supratensiune: Clasa I conform IEC 60947-1
Clasa I conform IEC 60947-5-1
Clasa I conform IEC 61140
Grad de protecție: TC
Dimensiuni
Înălțimea totală a 2 unități de iluminat în configurație standard: 448 mm (17,64 inci)
Coduri de culori ale cablurilor
Prima unitate de iluminat: cablu albastru
A doua unitate de iluminat: cablu alb
Comun: cablu negru
Indicator sonor (dacă este integrat în unitatea de bază): cablu gri
