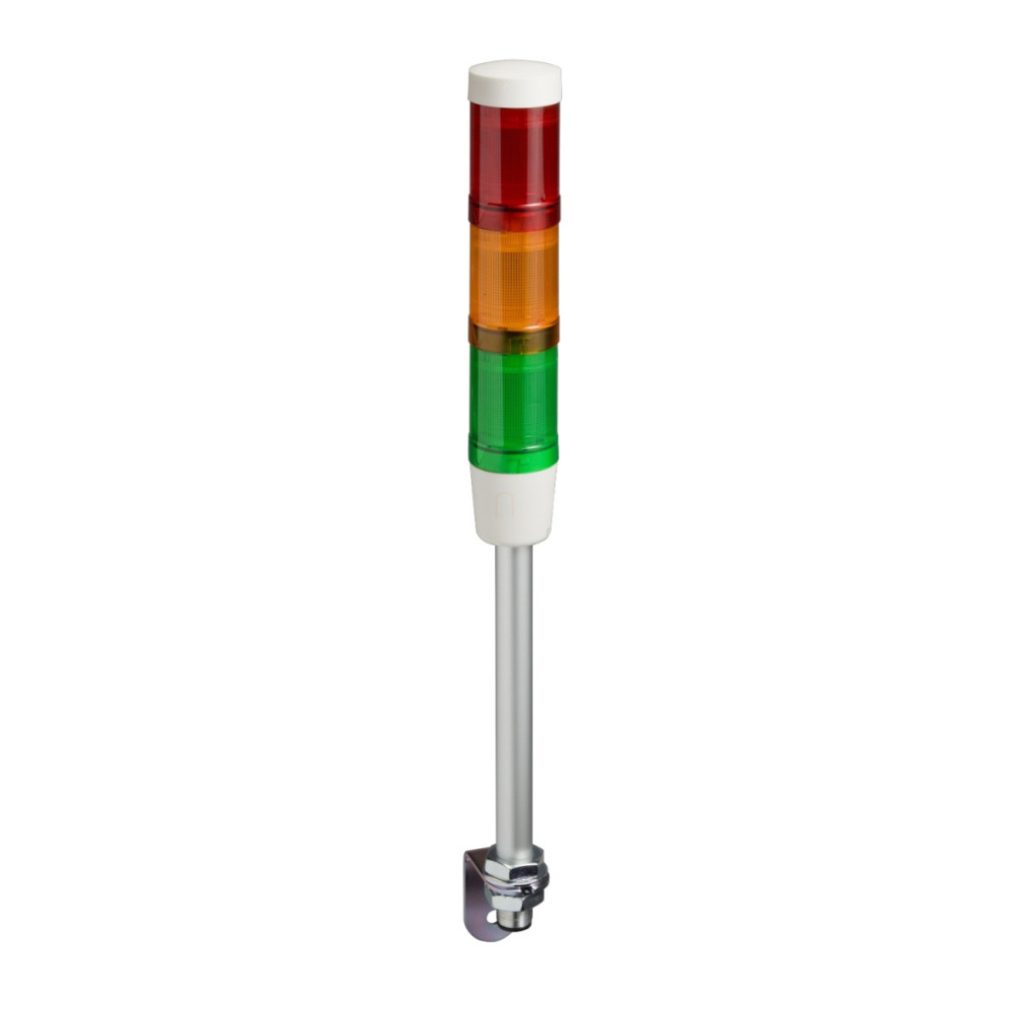

Dispozitivul XVMM2RAGSSB din familia de produse Schneider Electric Harmony XVM este o coloană de semnalizare asamblată și pre-cablată din fabrică, care poate fi utilizată în medii industriale și sisteme automatizate pentru a furniza semnale vizuale și sonore. Acest model va fi scos din producție la 31 mai 2026, deci merită să luați în considerare aplicabilitatea sa pe termen lung. Turnul de semnalizare XVMM2RAGSSB are trei LED-uri super-luminoase în culori diferite: roșu, portocaliu și verde, fiecare dintre acestea fiind amplasat într-un soclu BA 15d și oferind un semnal luminos constant. O caracteristică specială a produsului este că include și o alarmă sonoră încorporată în unitatea de bază, cu un volum reglabil între 0 și 85 dB și posibilitatea de a alege între două tipuri de semnale sonore: continuu sau intermitent. Pentru funcționarea alarmei sonore este inclus un fir gri. Printre parametrii tehnici ai coloanei de semnalizare, merită menționată tensiunea nominală de alimentare de 230 V c.a., cu limite admise cuprinse între 85 și 110 % din tensiunea nominală, conform standardului IEC 60947-5-1. Consumul de energie al dispozitivului este de 18 mA pentru unitatea de bază și de 15 mA pentru fiecare unitate LED continuă. Produsul are protecție IP42 în poziție verticală, în conformitate cu standardul IEC 60529, deci este recomandat în principal pentru utilizare în interior. Din punct de vedere structural, XVMM2RAGSSB este un ansamblu complet care include unitatea de bază cu sirena, capacul, placa de montare din plastic și tubul de susținere din aluminiu. Diametrul de montare este de 45 mm, iar metoda de montare este numai verticală. Conexiunea electrică se realizează cu un cablu flexibil cu o capacitate de prindere de 1 x 0,325 mm² (AWG 22). Protecția la scurtcircuit este asigurată de 0,2 A. Alte caracteristici tehnice importante ale produsului includ o tensiune nominală de izolare de 250 V conform IEC 60947-1, o rezistență nominală la tensiune de impuls de 4 kV, tot conform IEC 60947-1, și o frecvență fundamentală de 4 kHz. Intervalul de temperatură de funcționare este de la -10 la 50 °C, iar intervalul de temperatură de depozitare este de la -25 la 70 °C. Dispozitivul are marcaj CE și certificare CCC. Dimensiunile dispozitivului depind de configurație; versiunea cu 3 unități are o înălțime de 513 mm (20,20 inci).
Schneider Electric Harmony XVM - XVMM2RAGSSB - Date tehnice coloană luminoasă completă Ø45
Caracteristici principale
Familia de produse: Harmony XVM
Tipul produsului: Coloană de semnalizare preasamblată și precablată
Tipul unității coloanei de semnalizare: 3 unități iluminate
Denumirea componentei: XVM
Sursă de lumină: LED verde super-luminos cu soclu BA 15d, semnal constant
LED portocaliu super luminos cu soclu BA 15d, semnal constant
LED roșu super luminos cu soclu BA 15d, semnal constant
Culoarea blocului luminos: Roșu/portocaliu/verde
Tensiune nominală de alimentare: 230 V c.a.
Tipul bazei coloanei de semnalizare: Bază cu sonerie încorporată
Metoda de montare: Verticală
Informații suplimentare
Conținutul setului: Unitate de bază, capac, placă de montare din plastic, tub de susținere din aluminiu
Diametru de montare: 45 mm
Conexiuni - blocuri terminale: Cabluri volante, capacitate de prindere: 1 x 0,325 mm² (AWG 22)
Marcaj: CE
Suprafață de montare: Tub din aluminiu
Protecție la scurtcircuit: 0,2 A
Tensiune nominală de izolație: 250 V conform IEC 60947-1
Limite de tensiune nominală: 0,85...1,1 Un conform IEC 60947-5-1
Consum de curent: 18 mA pe unitatea de bază
15 mA pe unitatea LED constantă
Rezistență nominală la tensiune de impuls: 4 kV conform IEC 60947-1
Frecvență fundamentală: 4 kHz
Parametri de mediu
Grad de protecție IP: IP42 în poziție verticală conform IEC 60529
Certificări produs: CCC
Standarde: IEC 60947-5-1, IEC 60947-1
Temperatura ambiantă de depozitare: -25…70 °C
Temperatura ambiantă de funcționare: -10…50 °C
Categorie de supratensiune: Clasa I conform IEC 60947-1
Clasa I conform IEC 60947-5-1
Clasa I conform IEC 61140
Grad de protecție: TC
Nivel de zgomot: 0...80 dB la o distanță de 1 m
Descriere tehnică
Reglarea semnalului sonor: Potențiometru cu volum reglabil: 0-85 dB. Poate fi utilizat cu o șurubelniță Phillips sau cu cap plat. Tipul semnalului sonor: selector cu 2 poziții pentru tipul semnalului sonor: continuu sau intermitent. Culorile firelor: A treia unitate iluminată: fir verde
A doua unitate iluminată: fir alb
Prima unitate iluminată: fir albastru
Comun: fir negru
Semnal sonor (dacă este integrat în unitatea de bază): fir gri
