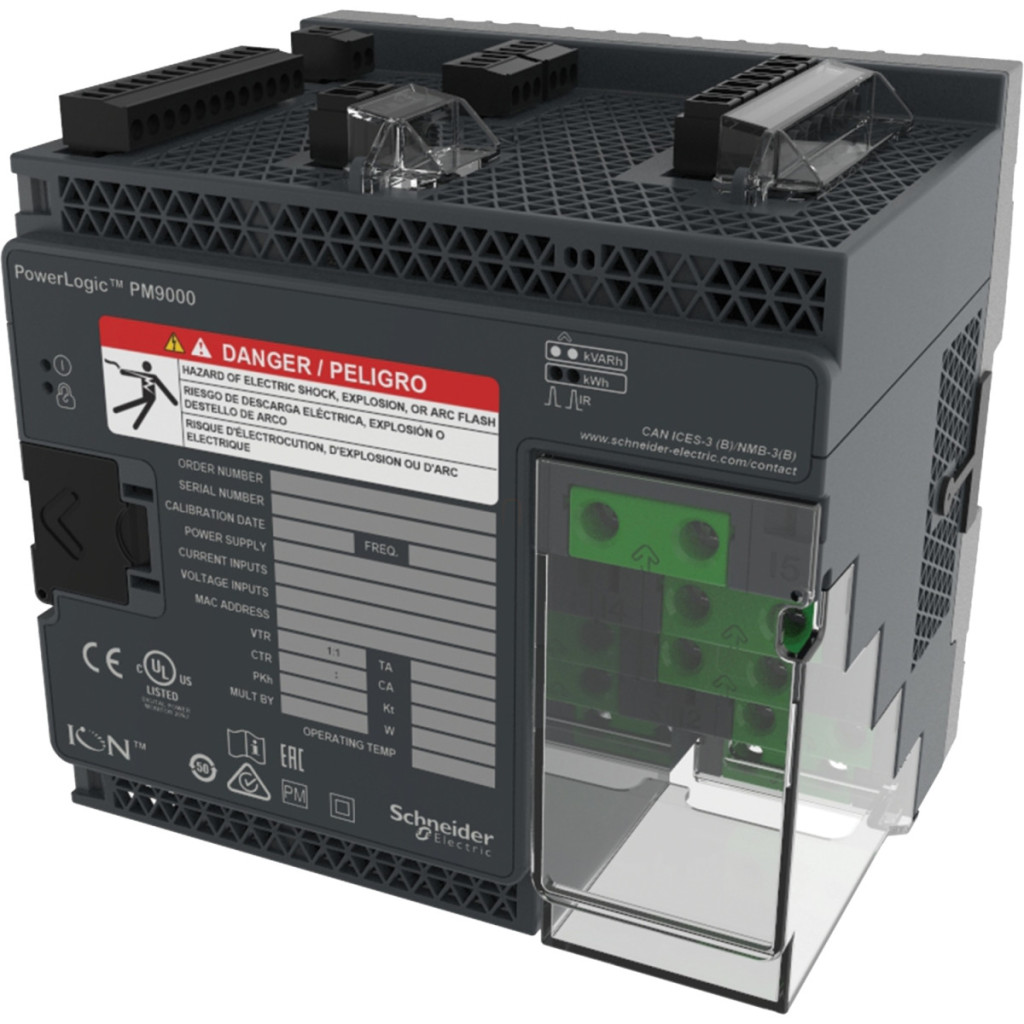

Seria PowerLogic ION9000 METSEION93030 este un contor de energie și calitate a energiei extrem de avansat, care este unul dintre produsele de vârf din familia de produse PowerLogic a Schneider Electric. Acest model cu intrare de joasă tensiune, montabil pe șină DIN, nu are afișaj și este livrat cu un kit hardware, fiind ideal pentru instalarea în medii industriale, în special în centre de date, unități medicale, fabrici de semiconductori, aplicații farmaceutice, chimice, energetice și miniere. Dispozitivul oferă o precizie de măsurare remarcabilă datorită clasificării sale de clasa 0,1S (conform IEC 62053-22). Precizia măsurării tensiunii și curentului este de ±0,1%, ceea ce este remarcabil printre instrumentele de măsurare industriale. ION9000 este capabil să măsoare curentul (I1, I2, I3, I4, I5), puterea (P, Q, S), puterea de vârf (PM, QM, SM) și să calculeze energia activă și reactivă. Rata de eșantionare este de 1024 eșantioane/ciclu, ceea ce oferă date extrem de detaliate. PowerLogic ION9000 oferă funcții remarcabile de analiză a calității energiei, inclusiv testarea conformității cu standardele EN 50160 și IEEE 519, înregistrarea formei de undă, măsurarea distorsiunii armonice totale până la a 63-a armonică (până la a 127-a armonică cu software), precum și detectarea direcției perturbărilor și detectarea evenimentelor tranzitorii (cu o precizie de 20 μs). Este capabil să detecteze întreruperi de tensiune și curent și supratensiuni și poate înregistra, de asemenea, date pe jumătate de ciclu. Instrumentul este proiectat pentru tipuri de rețele 3P + N + E, cu un interval de măsurare de 57-400 V c.a. fază-neutru și 100-690 V c.a. fază-fază, într-un interval de frecvență de 42-69 Hz. ION9000 oferă opțiuni excelente de comunicare, inclusiv protocoale Modbus RTU, ION și DNP3 (la viteze de 2400-115200 bps), precum și protocoale Modbus TCP, ION TCP și DNP3 TCP bazate pe Ethernet (10/100 Mbit/s). De asemenea, suportă protocoalele IEC 61850, DHCP, DNS și DLMS. Dispozitivul oferă două opțiuni de conectare RS485 și două porturi Ethernet RJ45. Suportă protocoalele GPS, IRIG-B, NTP, SNTP și PTP pentru sincronizarea timpului. Memoria încorporată de 2 GB permite înregistrarea detaliată a datelor, inclusiv evenimente marcate cu data și ora, valori minime/maxime, jurnale de date definibile de utilizator și înregistrare continuă. Instrumentul are un design robust, cu protecție IP65 pe partea frontală și protecție IP30 pe partea din spate, și este clasificat UL Tip 12 pe partea frontală. Intervalul larg de temperatură de funcționare (-25...70 °C), intervalul de temperatură de depozitare (-40...85 °C) și toleranța la umiditate relativă (5...95%) asigură o funcționare fiabilă chiar și în condiții extreme. Dispozitivul poate fi utilizat la altitudini de 0-3000 m deasupra nivelului mării. Dimensiuni: 160 mm lățime, 135,3 mm adâncime, 160 mm înălțime, greutate netă 1,5 kg. În ceea ce privește compatibilitatea electromagnetică, acesta este conform cu mai multe standarde IEC, inclusiv IEC 62052-11, IEC 61326-1 și IEC 61000-6-5.
Date tehnice Schneider Electric PowerLogic ION9000 METSEION93030
Caracteristici generale
Familia de produse: PowerLogic
Tipul produsului: Contor de energie și calitate a energiei
Denumirea scurtă a dispozitivului: ION93030
Denumirea produsului: PowerLogic ION9000
Design: Montabil pe șină DIN, intrare de joasă tensiune, fără afișaj, cu kit HW
Domenii de aplicare
Monitorizarea energiei, măsurarea WAGES, măsurarea netă, aplicații de medie și înaltă tensiune
Funcții de măsurare
Cerere de curent I1, I2, I3, I4, I5, cerere de curent de vârf, cerere de putere P, Q, S, putere de vârf PM, QM, SM, energie activă și reactivă calculată (+/- W.h, +/- VAR.h)
Analiza calității energiei
Verificare conformitate EN 50160, limită armonică IEEE 519, raport de conformitate IEC 61000-4-30 Clasa A, raport de conformitate IEEE 519, înregistrarea formei de undă, distorsiunea totală a cererii, distorsiunea armonică totală, până la armonica 63 (până la armonica 127 cu software), detectarea direcției defectului, detectarea căderilor/creșterilor/tranzițiilor de tensiune, colectarea datelor pe jumătate de ciclu, detectarea tranzitorilor (20 µs)
Tipuri de măsurători
Căderi și creșteri de tensiune, întreruperi și creșteri de curent, tensiune, curent, frecvență, putere activă și reactivă totală, putere aparentă totală, putere activă și reactivă pe fază, puterea aparentă pe fază, factorul de putere total, factorul de putere pe fază, energia activă și reactivă, energia aparentă, distorsiunea armonică (I THD și U THD)
Parametri tehnici
Tensiune de alimentare: 90...480 V c.a. 45...66 Hz +/- 10%, 90...120 V c.a. 400 Hz +/- 10%, 110...480 V CC +/- 10%
Frecvența rețelei: 50 Hz, 60 Hz
Timp de punte: 100 ms (6 cicluri la 60 Hz) 120 V CA tipic, 400 ms (24 cicluri la 60 Hz) 240 V c.a. tipic, 1200 ms (72 cicluri la 60 Hz) 480 V c.a. tipic
Tip rețea: 3P + N + E
Consum energie: 38 VA la 480 V c.a., maxim 80 VA la 480 V c.a. 1024 eșantioane/ciclu
Tip de intrare: Tensiune (impedanță 5 MOhm), transformator de curent cu miez divizat (impedanță 200 kOhm) 5 x
Tensiune de măsurare: 57...400 V c.a. 42...69 Hz între fază și neutru, 100...690 V c.a. 42...69 Hz între faze
Domeniu de măsurare a frecvenței: 20...450 Hz Număr de intrări: 8 digitale 30 V c.a./60 V c.c. Precizie de măsurare: Tensiune +/- 0,1%, Curent +/- 0,1%
Clasa de precizie
Clasa 0,1S energie activă conform IEC 62053-22, Clasa 0,1 energie activă conform IEC 61557-12, Clasa 0,1 energie activă conform ANSI C12.20, Clasa 0,5S energie reactivă conform IEC 62053-24, Clasa 0,1 curent conform IEC 61557-12, Clasa 0,1 tensiune conform IEC 61557-12, Clasa 0,1 putere activă conform IEC 61557-12, Clasa 0,5 factor de putere conform IEC 61557-12
Comunicare
Număr de ieșiri: 4 digitale, 2 relee de tip C
Protocoale port de comunicare: Modbus RTU (2400...115200 bps, 2 fire), ION (2400...115200 bps, 2 fire), DNP3 (2400...115200 bps, 2 fire), Modbus TCP (10/100 Mbit/s), ION TCP (10/100 Mbit/s), DNP3 TCP (10/100 Mbit/s), IEC 61850, Ethernet Modbus TCP/IP daisy chain (10/100 Mbit/s), DHCP, DNS, DLMS
Porturi de comunicare: RS485 (2 terminale cu șurub detașabile), Ethernet 10/100BASE-TX (2 RJ45)
Sincronizarea timpului și înregistrarea datelor
Protocoale de sincronizare a timpului: GPS, IRIG-B, NTP, SNTP, PTP
Funcții de înregistrare a datelor: Marcarea temporală, valori instantanee min/max, jurnale de date definibile de utilizator, înregistrare continuă sau instantanee, tendințe/prognoze, jurnale de evenimente, jurnale de alarme, modificări de configurare, întreruperi de curent, conectare/deconectare utilizator, jurnale de date, sincronizare GPS, înregistrarea secvenței evenimentelor
Capacitate de memorie: 2 GB
Caracteristici fizice
Metodă de montare: șină DIN
Clasa de izolație electrică:Clasa III conform EN/IEC 62052-11
Tensiune de izolare: III400...690 V conform EN 61010-1:ed. 3, III347...600 V conform UL 61010-1:ed. 3, III347...600 V conform CSA C22.2 Nr. 61010-1:ed. 3
Dimensiuni: Lățime 160 mm, adâncime 135,3 mm, înălțime 160 mm
Greutate: 1,5 kg
Caracteristici de mediu
Clasă de protecție: IP65 în față, IP30 în spate, UL tip 12 în față
Umiditate relativă: 5...95%
Temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
Categorie de instalare: III
Altitudine de funcționare: 0...3000 m
