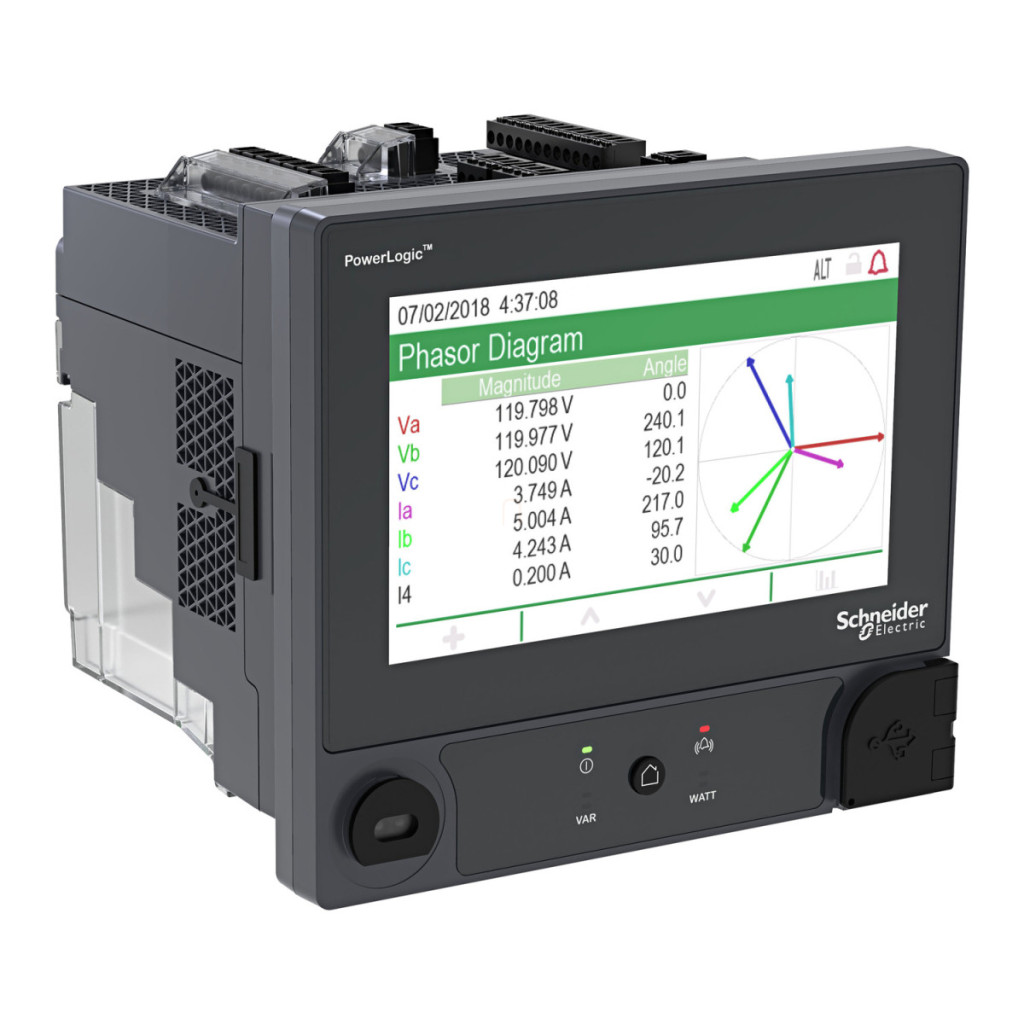

Cel mai recent contor compact, de înaltă precizie, pentru energie și calitate a energiei electrice, montabil pe șină DIN, din familia Schneider Electric PowerLogic ION9000, este modelul METSEION93040, care oferă o soluție completă pentru nevoile avansate de gestionare a energiei și monitorizare a calității energiei electrice. Acest dispozitiv de măsurare de precizie este alegerea ideală pentru centrele de date, unitățile medicale, producția de semiconductori, producția farmaceutică, industria chimică, industria energetică și mineritul, unde datele fiabile privind energia și alimentarea cu energie electrică de înaltă calitate sunt esențiale. În ciuda dimensiunilor sale compacte (160 × 160 × 135,3 mm), PowerLogic ION9000 oferă funcționalitate și precizie remarcabile. Precizia clasei dispozitivului pentru măsurarea energiei active este de 0,1S conform IEC 62053-22, 0,1 conform ANSI C12.20 și 0,1 conform IEC 61557-12. Precizia măsurării tensiunii și curentului este de ±0,1%. Dispozitivul este clasificat în clasa de precizie 0,5S pentru măsurarea energiei reactive conform IEC 62053-24. Contorul are o gamă largă de tensiuni de funcționare: suportă surse de alimentare de 90-480 V c.a. 45-66 Hz (±10%) și 110-480 V c.c. (±10%). Tensiunea de măsurare poate fi între 57-400 V c.a. fază și neutru sau între 100-690 V c.a. faze, într-un interval de frecvență de 42-69 Hz. Contorul prelevează 1024 de eșantioane pe ciclu, permițând o analiză detaliată a formei de undă și o măsurare extrem de precisă. O caracteristică specială este capacitatea sa remarcabilă de detectare a tranzitorilor, care poate detecta evenimente de până la 20 de microsecunde. Contorul METSEION93040 are un timp de punte excepțional: 100 ms (6 cicluri) la 120 V c.a., 400 ms (24 cicluri) la 240 V c.a. și 1200 ms (72 cicluri) la 480 V c.a. Dispozitivul este potrivit pentru tipurile de rețea 3P + N + E și funcționează la un consum de 38 VA la 480 V c.a. în configurație completă. Dispozitivul are 8 intrări digitale (30 V c.a./60 V c.c.) și 6 ieșiri (4 ieșiri digitale și 2 ieșiri releu de tip C). ION9000 are capacități de comunicare avansate remarcabile: are 2 conexiuni RS485 care acceptă protocoalele Modbus RTU, ION și DNP3 la viteze de 2400-115200 bps. Pentru conexiunea Ethernet, are 2 porturi RJ45 care acceptă protocoalele Modbus TCP, ION TCP, DNP3 TCP și comunicații în conformitate cu standardul IEC 61850. Funcții suplimentare acceptate: DHCP, DNS, DLMS și gateway Ethernet/serial. Protocoalele GPS, IRIG-B, NTP, SNTP și PTP pot fi utilizate pentru sincronizarea orei. Contorul PowerLogic ION9000 are numeroase funcții de înregistrare a datelor, inclusiv marcarea temporală, înregistrarea valorilor instantanee minime/maxime, înregistrarea datelor definibile de utilizator, înregistrarea continuă sau de tip instantaneu, generarea de tendințe/prognoze, înregistrarea evenimentelor, înregistrarea alarmelor, urmărirea modificărilor de configurare, înregistrarea întreruperilor de curent, înregistrarea autentificărilor utilizatorilor, înregistrarea datelor, sincronizarea GPS și înregistrarea secvențelor de evenimente. Dispozitivul are o capacitate de memorie de 2 GB, oferind spațiu de stocare suficient pentru diverse jurnale și date.
Date tehnice PowerLogic ION9000 METSEION93040
Caracteristici generale
Producător: Schneider Electric
Familia de produse: PowerLogic
Tipul produsului: Contor de energie și calitate a energiei
Denumire scurtă: ION93040
Denumirea produsului: PowerLogic ION9000
Domeniu de aplicare
Monitorizarea puterii, măsurarea WAGES, măsurarea rețelei, sisteme de medie și înaltă tensiune
Caracteristici de măsurare
Tip de măsurare: Cerere de curent I1, I2, I3, I4, I5, cerere de curent de vârf, cerere de putere P, Q, S, Cerere de putere de vârf PM, QM, SM, Energie activă și reactivă calculată (+/- Wh, +/- VARh)
Analiza calității energiei: Verificare conformitate EN 50160, limite armonice IEEE 519, raport de conformitate IEC 61000-4-30 Clasa A, raport de conformitate IEEE 519, înregistrarea formei de undă, distorsiunea totală a cererii, distorsiunea armonică totală, până la armonica 63, până la armonica 127 cu software, detectarea direcției perturbației, cădere de tensiune/depășire/tranzitoriu, colectarea datelor pe jumătate de ciclu, detectarea tranzitorilor (20 µs)
Precizia măsurării: Tensiune: +/- 0,1%, Curent: +/- 0,1%
Clasa de precizie: energie activă clasa 0,1S (IEC 62053-22), energie activă clasa 0,1 (IEC 61557-12, ANSI C12.20), energie reactivă clasa 0,5S (IEC 62053-24), curent și tensiune clasa 0,1 (IEC 61557-12), putere activă clasa 0,1 (IEC 61557-12), factor de putere clasa 0,5 (IEC 61557-12)
Parametri electrici
Tensiune nominală de alimentare: 90-480 V c.a. 45-66 Hz +/- 10%, 90-120 V c.a. 400 Hz +/- 10%, 110-480 V c.c. +/- 10%
Frecvența rețelei: 50 Hz, 60 Hz
Timp de punte: 100 ms 6 cicluri la 60 Hz 120V AC, 400 ms 24 cicluri la 60 Hz 240V AC, 1200 ms 72 cicluri la 60 Hz 480V AC
Tip rețea electrică: 3P + N + E
Consum de energie: 38 VA la 480 V c.a., maximum 80 VA la 480 V c.a.
Caracteristici de comunicare
Protocoale de comunicare: Modbus RTU (2400-115200 bps), ION (2400-115200 bps), DNP3 (2400-115200 bps), Modbus TCP (10/100 Mbit/s), ION TCP (10/100 Mbit/s), DNP3 TCP (10/100 Mbit/s), IEC 61850
Conexiuni de comunicație: RS485 (2 blocuri terminale cu șurub), Ethernet 10/100BASE-TX (2 RJ45)
Protocol de sincronizare a timpului: GPS, IRIG-B, NTP, SNTP, PTP
Caracteristici fizice
Tip afișaj: Afișaj LCD la distanță, ecran tactil color
Rezoluție afișaj: 800 x 480 pixeli
Dimensiuni (lățime x adâncime x înălțime): 160 mm x 135,3 mm x 160 mm
Greutate netă: 1,5 kg
Grad de protecție: IP65 panou frontal, IP30 panou posterior, UL tip 12 panou frontal
Clasa de izolație electrică: Clasa III conform EN/IEC 62052-11
Tensiune de izolare: III400-690V conform EN 61010-1:ed. 3, III347-600V conform UL 61010-1:ed. 3, III347-600V conform CSA C22.2 Nr. 61010-1:ed. 3
Condiții de funcționare
Umiditate relativă: 5-95%
Temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
Categorie de instalare: III
Altitudine de funcționare: 0-3000 m
