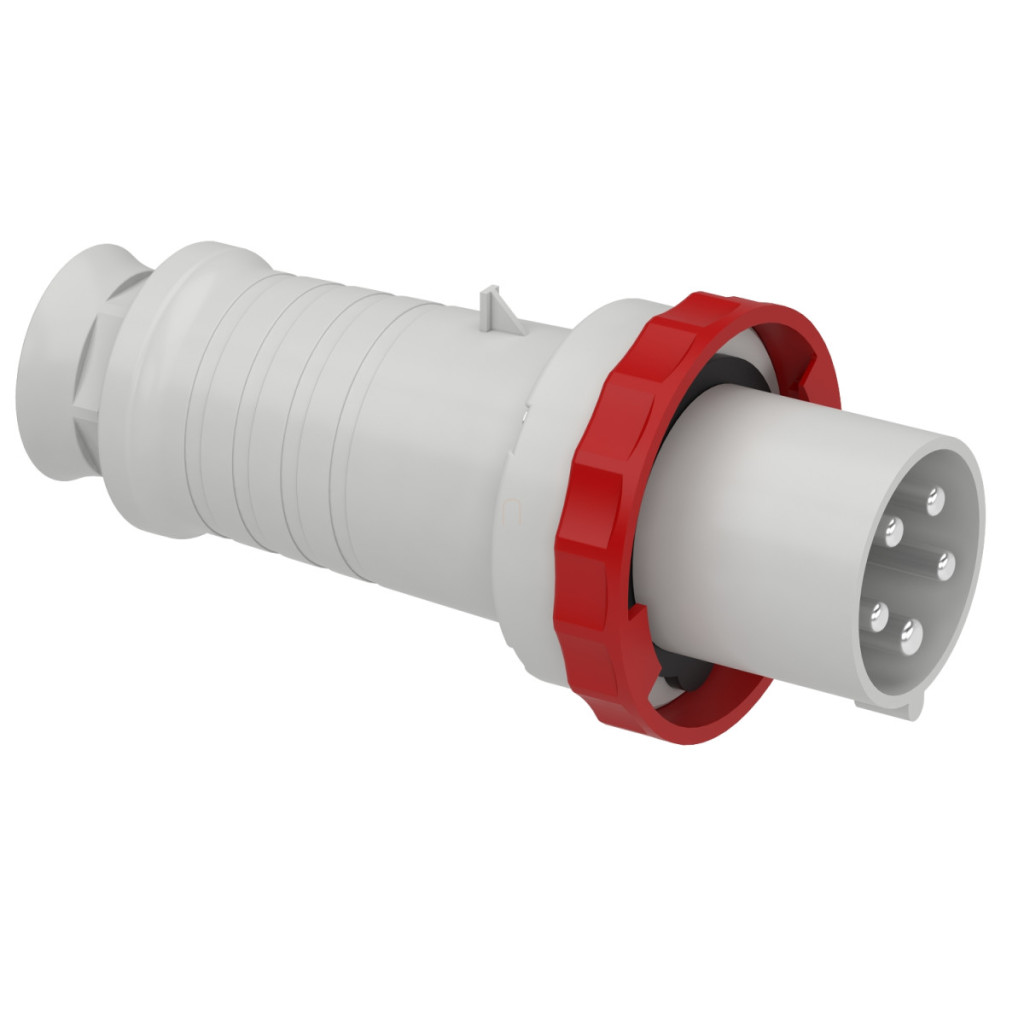

Conectorul Wander (furcă oscilantă) din gama de produse Mureva PK este soluția fiabilă de conectare industrială oferită de Schneider Electric, special concepută pentru utilizarea în medii industriale dificile. Conectorul industrial 81383 cu configurație 3P+N+E și capacitate de încărcare de 63 A este alegerea ideală pentru locațiile în care este necesară o conexiune electrică fiabilă, rezistentă la apă și praf. Acest conector oferă un nivel remarcabil de protecție – are un grad de protecție IP67, ceea ce înseamnă că este complet etanș la praf și protejat împotriva imersiei temporare în apă, în conformitate cu IEC 60529. În ceea ce privește protecția mecanică, are un grad de protecție IK08 (conform EN 62262), ceea ce înseamnă că poate rezista la impacturi de până la 5 jouli. Conectorul Mureva PK are un design 3P+N+E (3 faze + neutru + împământare), fiind potrivit pentru conectarea echipamentelor trifazate în intervalul de tensiune 380-415 V pe o rețea de curent alternativ. Curentul nominal este de 63 A, frecvența rețelei este de 50/60 Hz, iar poziția în sensul acelor de ceasornic a pinului de împământare este ora 6. Produsul este fabricat cu materiale de calitate excelentă și manoperă de înaltă calitate. Carcasa este fabricată din polimer tehnic auto-stingător, în timp ce contactele sunt fabricate din alamă nichelată, ceea ce asigură o conductivitate electrică excelentă și rezistență la coroziune. Conexiunile sunt realizate cu șuruburi de fixare, care garantează o conexiune electrică fiabilă. Intrarea cablului este echipată cu un presetup, tip filet Pg 36, care poate fi utilizat cu cabluri cu un diametru exterior de 17-31 mm. Secțiunea transversală a cablului produsului poate varia în intervalul 6-25 mm². Conectorul este drept, de culoare gri (RAL 7035) și are un cod de culoare roșu pentru tensiune. Dimensiunile conectorului Schneider Electric Mureva PK cu numărul de articol 81383 sunt: 265 mm înălțime, 110 mm lățime și 110 mm adâncime. Produsul este conform cu standardele internaționale de siguranță IEC 60309-1 și IEC 60309-2. În ceea ce privește rezistența la foc, acesta rezistă la temperaturi de până la 850 °C, în conformitate cu IEC 60695-2-11. Poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +40 °C) și la altitudini de până la 2000 m deasupra nivelului mării. În ceea ce privește umiditatea relativă, funcționează în mod fiabil la 50 % la 40 °C, 70 % la 30 °C și 90 % la 20 °C.
Date tehnice privind mufa Mureva PK Wander
Date generale
Familia de produse: Mureva
Tipul produsului: Mufă Wander (furcă oscilantă)
Denumirea prescurtată a produsului: Mureva plug
Categorie conector: Joasă tensiune
Poli: 3P + N + E
Tip rețea: CA
Standard: Industrial
Specificații tehnice
Formă: Dreaptă
Curent nominal: 63 A
Tensiune nominală de funcționare: 380...415 V
Frecvența rețelei: 50/60 Hz
Poziția în sensul acelor de ceasornic a pinului de împământare: 6 h
Material - carcasă: Polimer tehnic auto-stingător
Material - contacte: Pini din alamă nichelată
Conectare: Șuruburi de fixare
Secțiune transversală a cablului: 6...25 mm²
Diametru exterior al cablului: 17...31 mm
Intrare cablu: Presetupă
Tip filet: Pg 36
Caracteristici fizice
Înălțime: 265 mm
Lățime: 110 mm
Adâncime: 110 mm
Culoare: Gri (RAL 7035)
Codificare culori tensiune: Roșu
Caracteristici de mediu
Standarde: IEC 60309-1, IEC 60309-2
Grad de protecție: IP67 (conform IEC 60529)
Rezistență la impact: IK08 (conform EN 62262)
Rezistență la foc: 850 °C (conform IEC 60695-2-11)
Umiditate relativă: 50% la 40 °C, 70% la 30 °C, 90% la 20 °C
Altitudine de funcționare: 2000 m
Temperatură ambiantă în timpul funcționării: -25...40 °C
