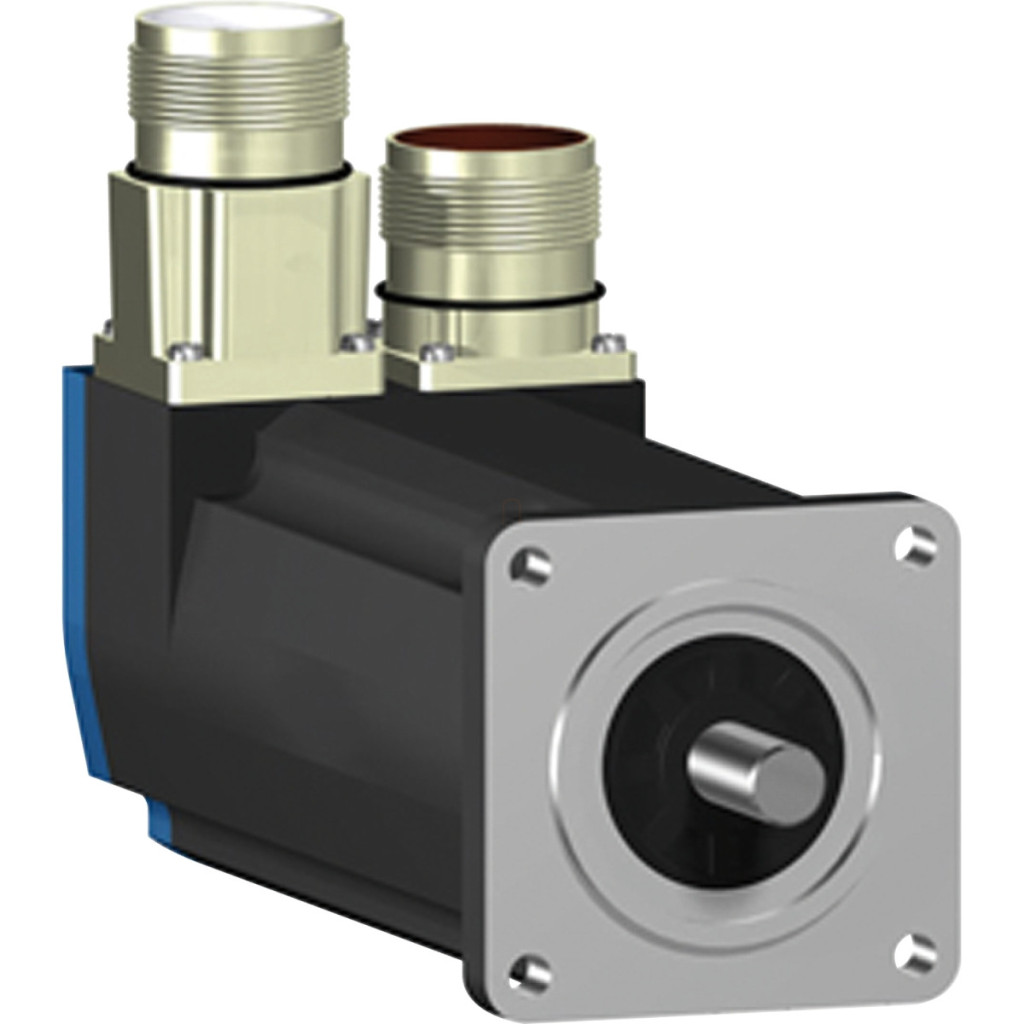

Servomotorul Schneider Electric BSH0551T02A1A face parte din seria Lexium 05, care oferă performanțe și fiabilitate excelente pentru aplicații de precizie. Acest servomotor compact cu flanșă de 55 mm este alegerea ideală pentru sarcini de automatizare care necesită poziționare precisă și funcționare dinamică. Modelul BSH0551T02A1A oferă un cuplu continuu de 0,5 Nm, în timp ce cuplul său maxim variază între 1,4 și 1,5 Nm, în funcție de configurația unității de acționare. Motorul are o viteză mecanică maximă de 9000 rpm și o viteză nominală de 3000-8000 rpm, în funcție de controlerul utilizat. Puterea nominală de ieșire a motorului variază între 150 și 340 W, în funcție de acționarea asociată. Motorul este compatibil cu mai multe acționări Lexium, inclusiv seriile Lexium 32, Lexium 05 și Lexium 15, în diverse configurații de tensiune de alimentare (monofazată 110-120 V, monofazată 200-240 V, trifazată 200-240 V). Motorul are conectori drepți și oferă feedback multi-turn de tip Sincos Hiperface, cu o rezoluție de 131072 puncte/rotație × 4096 rotații. Acest lucru permite o poziționare extrem de precisă. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului în medii industriale standard. Nu are frână încorporată, iar capătul arborelui nu este filetat. Caracteristicile tehnice ale motorului includ o constantă de cuplu de 0,36 Nm/A și o constantă de forță contraelectromagnetică de 22 V/krpm la 120 °C. Rezistența statorului este de 12,2 Ohm, inductanța este de 10,85 mH la 20 °C, iar constanta de timp electrică este de 1,7 ms. Cuplul de inerție al rotorului este de 0,059 kg·cm². Motorul are 3 poli și este răcit prin convecție naturală. Forța radială maximă depinde de viteză, fiind de 170 N la 8000 rpm, care crește la viteze mai mici, până la 340 N la 1000 rpm. Lungimea totală a motorului este de 132,5 mm, diametrul colierului de centrare este de 40 mm, iar adâncimea acestuia este de 2 mm. Are 4 orificii de montare cu un diametru de 5,5 mm, care sunt situate pe un cerc cu un diametru de 63 mm și respectă standardul internațional de proiectare a flanșelor.
BSH0551T02A1A Date tehnice
Caracteristici de bază
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu de reținere continuu: 0,5 N.m cu diverse configurații de acționare
Cuplu de reținere maxim: 1,4-1,5 N.m cu diverse configurații de acționare
Putere nominală de ieșire: 150-340 W în funcție de tipul de acționare
Cuplu nominal: 0,41-0,49 N.m în funcție de tipul de acționare
Viteză nominală: 3000-8000 rpm în funcție de tipul de acționare
Compatibilitatea produsului
Compatibil cu acționările Lexium 32, Lexium 05 și Lexium 15 în diverse configurații de tensiune
Caracteristici fizice și electrice
Capătul arborelui: fără filet
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Frână de reținere: Niciuna
Design de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent continuu de repaus: 1,4 A
Putere continuă maximă: 0,45 W
Curent maxim Irms: 4,5-6,2 A în funcție de tipul de acționare
Curent continuu maxim: 5,4 A
Frecvență de comutare: 8 kHz
Caracteristici motor
Dimensiune flanșă motor: 55 mm
Număr de înfășurări motor: 1
Constantă de cuplu: 0,36 N.m/A la 120 °C
Constanta forței electromagnetice contrare: 22 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Cuplu de inerție al rotorului: 0,059 kg.cm²
Rezistența statorului: 12,2 Ohm la 20 °C
Inductanța statorului: 10,85 mH la 20 °C
Constanta de timp electrică a statorului: 1,7 ms la 20 °C
Forță radială maximă Fr: 170-340 N în funcție de viteză
Forță axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală Caracteristici mecanice Lungime: 132,5 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr de orificii de fixare: 4 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 63 mm
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Tip feedback: Multiturn SinCos Hiperface
Eroare precizie unghiulară: 1,4 °
