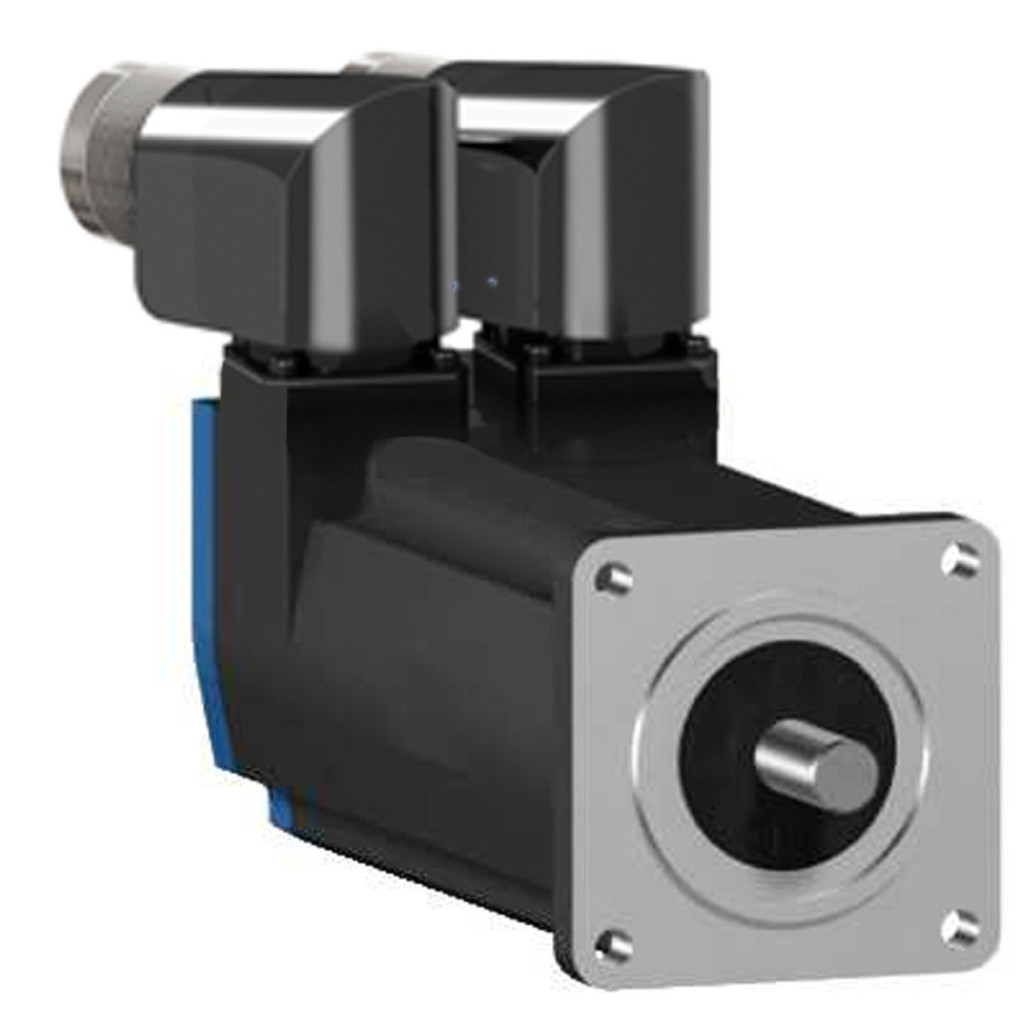

Servomotorul Schneider Electric BSH0551T02A2A este un produs de înaltă calitate din seria Lexium 05, oferind poziționare și control precis într-un design compact. Acest servomotor versatil este alegerea ideală pentru aplicații industriale care necesită control precis al mișcării, dinamică excelentă și performanță fiabilă, toate într-un format compact. Modelul BSH0551T02A2A oferă un cuplu de reținere continuu de 0,5 Nm și un cuplu maxim de până la 1,5 Nm, în timp ce viteza mecanică maximă atinge 9000 rpm. Puterea nominală a motorului variază de la 150 la 340 W, în funcție de configurație, iar cuplul nominal variază de la 0,41 la 0,49 Nm. Codificatorul multi-rotire Sincos permite o poziționare extrem de precisă, cu o rezoluție de 131.072 puncte/rotație × 4096 rotații, ceea ce îl face o alegere excelentă pentru aplicații de precizie. Gradul de protecție IP50 oferă o protecție adecvată împotriva prafului, făcându-l ideal pentru utilizarea în medii industriale. Motorul are o dimensiune a flanșei de 55 mm, o lungime totală de 132,5 mm, un diametru al arborelui de 9 mm și o lungime de 20 mm. Capătul arborelui fără orificiu filetat asigură o instalare ușoară pentru diverse aplicații. Motorul este răcit prin convecție naturală, ceea ce simplifică instalarea și reduce cerințele de întreținere. BSH0551T02A2A este echipat cu conectori rotativi în unghi drept, permițând o rutare flexibilă a cablurilor în diverse poziții de montare. Acest servomotor este compatibil cu o serie de acționări Schneider Electric, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32. Parametrii tehnici ai motorului includ o constantă de cuplu de 0,36 N.m/A la 120 °C, o constantă de forță contraelectromotoare de 22 V/krpm, o rezistență a statorului de 12,2 Ohm și o inductanță a statorului de 10,85 mH la 20 °C. Cuplul de inerție al rotorului este de 0,059 kg.cm², ceea ce permite o accelerare și o decelerare rapide. Forța radială maximă a motorului depinde de viteză, atingând 170 N la 8000 rpm, în timp ce la viteze mai mici poate atinge valori și mai mari.
Schneider Electric Lexium 05 - BSH0551T02A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici de bază
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Grad de protecție IP: standard IP50
Montare: flanșă standard internațional
Capăt arbore: fără orificiu filetat
Frână de reținere: fără
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici de performanță
Cuplu continuu la oprire: 0,5 N.m
Cuplu maxim la oprire: 1,4-1,5 N.m (în funcție de tipul de acționare)
Putere nominală de ieșire: 150-340 W (în funcție de tipul de acționare)
Cuplu nominal: 0,41-0,49 N.m (în funcție de tipul de acționare)
Viteză nominală: 3000-8000 rpm (în funcție de tipul de acționare)
Caracteristici mecanice
Dimensiunea flanșei motorului: 55 mm
Diametrul arborelui: 9 mm
Lungimea arborelui: 20 mm
Diametrul colierului de centrare: 40 mm Adâncimea colierului de centrare: 2 mm Număr de orificii de montare: 4 Diametrul orificiului de montare: 5,5 mm Diametrul pasului orificiului de montare: 63 mm Lungime: 132,5 mm Greutate netă: 1,2 kg Caracteristici electrice Tensiune maximă de alimentare: 480 V
Număr de faze: trifazat
Curent de repaus continuu: 1,4 A
Curent continuu maxim: 5,4 A
Frecvență de comutație: 8 kHz
Constanta cuplului: 0,36 N.m/A la 120 °C
Constanta EMF inversă: 22 V/krpm la 120 °C Rezistența statorului: 12,2 Ohm la 20 °C Inductanța statorului: 10,85 mH la 20 °C
Constantă de timp electrică a statorului: 1,7 ms la 20 °C
Caracteristici de feedback
Rezoluție feedback viteză de rotație: 131072 puncte/rotație x 4096 rotații Tip feedback: Multiturn SinCos Hiperface Eroare unghiulară: 1,4 ° Compatibilitate Compatibilitate produs: Lexium 05, Lexium 15, Lexium 32
