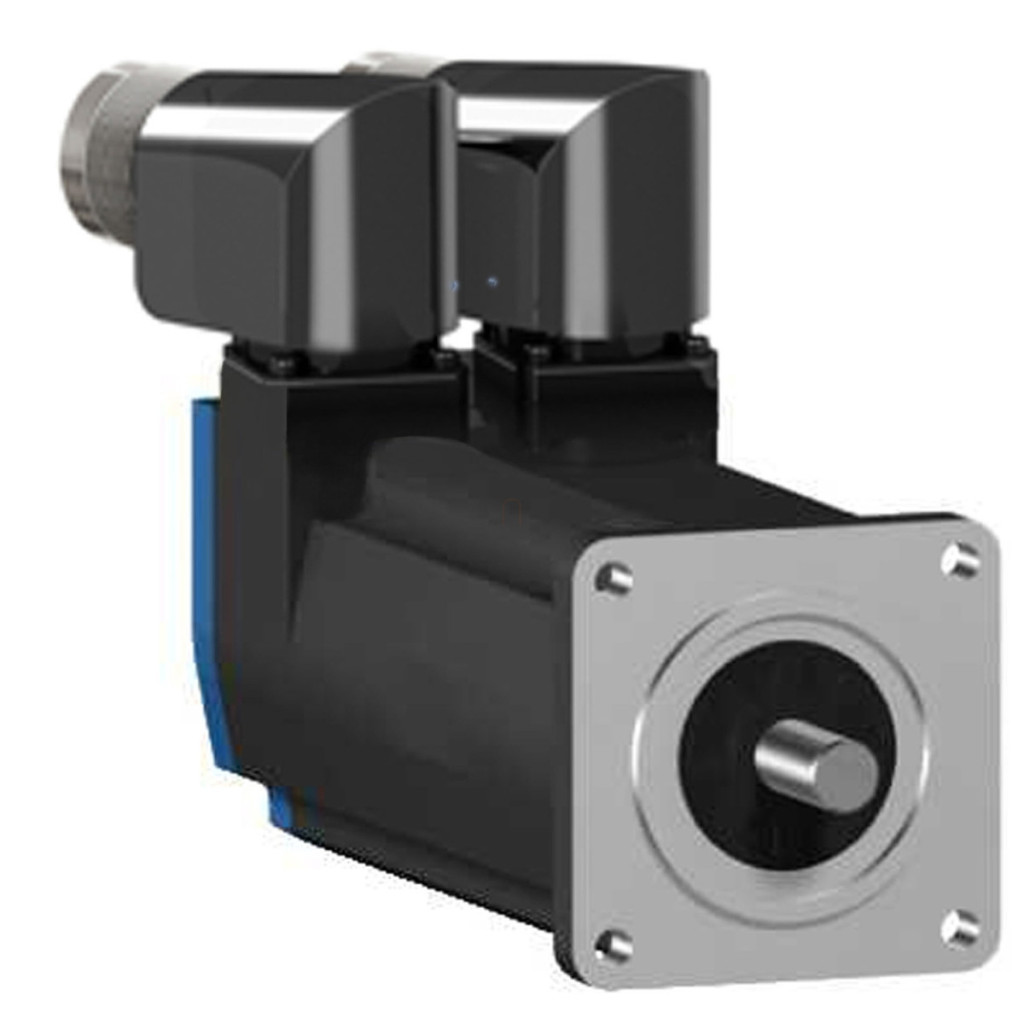

Servomotorul Schneider Electric BSH0551T02F2A este o componentă de înaltă calitate din familia de produse Lexium 05, oferind performanțe și fiabilitate remarcabile pentru aplicații de control de precizie. Acest servomotor compact, cu o dimensiune a flanșei de 55 mm, este alegerea optimă pentru sarcini în care poziționarea precisă și controlul dinamic al mișcării sunt importante. Servomotorul BSH0551T02F2A oferă un cuplu continuu de 0,5 Nm, în timp ce cuplul său maxim poate atinge 1,4-1,5 Nm, permițând o dinamică excelentă. Viteza mecanică maximă este de 9000 rpm, în timp ce viteza nominală poate fi de 3000, 6000 sau chiar 8000 rpm, în funcție de tip, în diferite configurații de tensiune de alimentare. Motorul este pe deplin compatibil cu servomotoarele Lexium 05, Lexium 15 și Lexium 32, permițând integrarea flexibilă în diverse sisteme. Puterea nominală de ieșire a motorului variază de la 150 la 340 W, în funcție de tensiunea de alimentare, ceea ce îl face potrivit pentru o gamă largă de aplicații. Caracteristicile tehnice ale BSH0551T02F2A includ o frână încorporată (cu un cuplu de frânare de 0,8 Nm), care asigură menținerea precisă a poziției chiar și atunci când este oprit. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului și a particulelor solide. Sistemul de feedback al servomotorului este un codificator avansat Multiturn SinCos Hiperface, care oferă o rezoluție extrem de ridicată de 131072 puncte/rotație × 4096 rotații, permițând o poziționare și un control al vitezei extrem de precise. Capătul arborelui motorului este fără cheie, cu un diametru de 9 mm și o lungime de 20 mm, permițând o varietate de conexiuni mecanice. Parametrii electrici ai motorului includ o constantă de cuplu de 0,36 N·m/A (la 120 °C), o constantă de forță contraelectromotoare de 22 V/krpm, o rezistență a statorului de 12,2 Ohm și o inductanță a statorului de 10,85 mH (la 20 °C). Inerția rotorului este de 0,0803 kg·cm², ceea ce asigură proprietăți dinamice bune. Conexiunile electrice ale motorului sunt proiectate cu conectori rotativi în unghi drept, ceea ce facilitează instalarea în diverse poziții de montare. Montarea se realizează utilizând o flanșă de montare standard internațional cu patru orificii de montare de 5,5 mm dispuse în cerc cu un diametru de 63 mm. Colierul de centrare are un diametru de 40 mm și o adâncime de 2 mm. Lungimea totală a motorului, inclusiv frâna, este de 159 mm, ceea ce permite o instalare compactă.
Schneider Electric Lexium 05 - BSH0551T02F2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 N·m, IP50, fără zăvor, cu frână, pentru 32 servomotoare Date tehnice
Date generale
Denumire scurtă dispozitiv: BSH
Tip produs sau componentă: Servomotor
Viteză mecanică maximă: 9000 rpm Viteza nominală: 3000 rpm (pentru LXM32.U90M2, 3 A, 115 V, alimentare monofazată); 6000 rpm (pentru LXM32.U45M2, 1,5 A, 230 V, alimentare monofazată); 3000 rpm (pentru LXM05AD10F1, LXM05BD10F1, LXM05CD10F1, 110...120 V, monofazat); 6000 rpm (pentru LXM05AD10M2, LXM05BD10M2, LXM05CD10M2, 200...240 V, monofazat); 6000 rpm (pentru LXM05AD10M3X, LXM05BD10M3X, LXM05CD10M3X, 200...240 V, trifazat); 8000 rpm (pentru LXM15LD13M3, 230 V, trifazat)
Caracteristici cuplu
Cuplu de reținere continuu: 0,5 N.m (pentru diverse configurații de acționare)
Cuplu de reținere maxim: 1,5 N.m (pentru LXM32.U90M2, 3 A, 115 V); 1,4 N.m (pentru LXM32.U45M2, 1,5 A, 230 V); 1,08 N.m (pentru LXM05CU70M2, 200...240 V); 1,4 N.m (pentru alte configurații)
Cuplu nominal: 0,49 N.m - 0,41 N.m (în funcție de tipul de acționare)
Cuplu de reținere: 0,8 N.m (cu frână)
Constantă de cuplu: 0,36 N.m/A (la 120 °C)
Caracteristici electrice
Putere nominală de ieșire: 150 W (pentru LXM32.U90M2, LXM05AD10F1, LXM05BD10F1, LXM05CD10F1, LXM05CU70M2); 300 W (pentru LXM32.U45M2); 270 W (pentru LXM05AD10M2, LXM05BD10M2, LXM05CD10M2, LXM05AD10M3X, LXM05BD10M3X, LXM05CD10M3X); 340 W (pentru LXM15LD13M3)
Curent continuu staționar: 1,4 A
Curent maxim Irms: 6,2 A (pentru LXM15LD13M3); 5,4 A (pentru majoritatea configurațiilor); 4,5 A (pentru LXM32.U45M2)
Curent continuu maxim: 5,4 A
Frecvență de comutare: 8 kHz
Tip de feedback: Multiturn SinCos Hiperface
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații Rezistența statorului: 12,2 Ohm (la 20 °C) Inductanța statorului: 10,85 mH (la 20 °C) Constanta de timp electrică a statorului: 1,7 ms (la 20 °C)
Constanta forței contraelectromotoare: 22 V/krpm (la 120 °C)
Caracteristici mecanice
Capătul arborelui: Fără blocare
Clasa de protecție: Standard IP50
Frână: Încorporată Puterea frânei: 10 W Montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept
Tip de răcire: Convecție naturală
Lungime: 159 mm (cu frână)
Dimensiune flanșă motor: 55 mm
Diametru arbore: 9 mm
Lungime arbore: 20 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr găuri de montare: 4 Diametru găuri de montare: 5,5 mm Diametru cerc găuri de montare: 63 mm Inerție rotor: 0,0803 kg.cm² Număr de poli motor: 3,0 Număr de înfășurări motor: 1 Capacitate de încărcare Forță radială maximă Fr: 170 N (la 8000 rpm); 180 N (la 7000 rpm); 190 N (la 6000 rpm); 200 N (la 5000 rpm); 220 N (la 4000 rpm); 240 N (la 3000 rpm); 270 N (la 2000 rpm); 340 N (la 1000 rpm)
Forță axială maximă Fa: 0,2 × Fr
Compatibilitate
Compatibilitate produs: LXM05AD10F1, LXM05AD10M2, LXM05BD10F1, LXM05BD10M2, LXM05CD10F1, LXM05CD10M2, LXM05CU70M2, LXM32.U90M2, LXM32.U45M2, LXM05AD10M3X, LXM05BD10M3X, LXM05CD10M3X, LXM15LD13M3
Compatibilitate cu familia: Lexium 15, Lexium 05, Lexium 32
