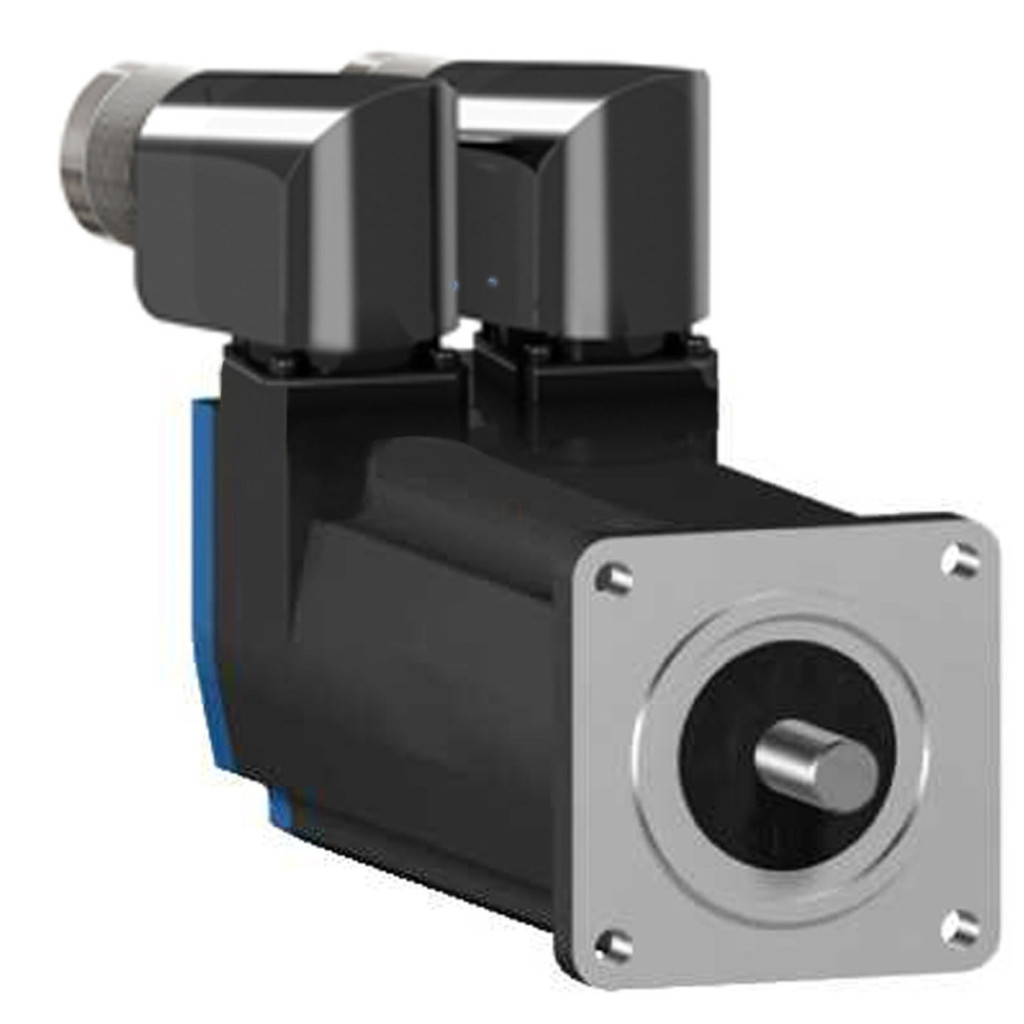

Schneider Electric Lexium 05 - BSH0551T12A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Lățime: 190 mm

Lungime: 395 mm

Înălțime: 115 mm

Comandă specială

Schneider Electric Lexium 05 - BSH0551T12A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 05 - BSH0551T12A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118158443
Price: 4511.89 RON
Availability: InStock

4 511,89 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 05

Servomotorul Schneider Electric BSH0551T12A2A este un produs compact de înaltă calitate din seria Lexium 05, optimizat pentru sarcini de poziționare precisă și aplicații de mare viteză. Acest servomotor de 55 mm este o alegere populară în diverse domenii ale automatizării industriale datorită designului său robust și raportului remarcabil între performanță și dimensiuni, în special acolo unde este necesar un control precis al mișcării în spații de instalare limitate. Servomotorul BSH0551T12A2A are parametri tehnici excelenți. Viteza sa mecanică maximă este de 9000 rpm, ceea ce permite o aplicare flexibilă în situații care necesită viteze diferite. Motorul oferă un cuplu continuu de 0,5 Nm, în timp ce cuplul său maxim poate ajunge până la 1,5 Nm (în funcție de unitatea de acționare conectată). Puterea sa nominală variază între 150 W și 340 W, în funcție de unitatea utilizată, ceea ce oferă o putere suficientă pentru multe aplicații industriale. Motorul este compatibil cu unitățile din seriile Lexium 05, Lexium 15 și Lexium 32, permițând o gamă largă de integrări de sisteme. Una dintre caracteristicile remarcabile ale designului tehnic este sistemul de feedback multiturn Sincos Hiperface, care oferă o rezoluție de 131072 puncte/rotație × 4096 rotații, asigurând o poziționare extrem de precisă. Motorul are protecție IP50, oferind protecție adecvată împotriva prafului, dar nu este protejat împotriva lichidelor. Designul arborelui cu cheie asigură o transmisie crescută a cuplului și o funcționare fără alunecare. În ceea ce privește dimensiunile, motorul are o lungime de 132,5 mm (versiunea fără frână), cu un diametru al arborelui de 9 mm, o lungime a arborelui de 20 mm și o lățime a cheii de 12 mm. Are o flanșă de montare care respectă standardele internaționale, cu un diametru al orificiului de montare a motorului de 5,5 mm și un diametru al cercului orificiului de 63 mm. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, care oferă opțiuni flexibile de instalare. Parametrii tehnici suplimentari ai motorului includ o constantă de cuplu de 0,36 N.m/A și o constantă de forță contraelectromotoare de 22 V/krpm (ambele măsurate la 120 °C). Motorul are o rezistență a statorului de 12,2 Ohm, o inductanță a statorului de 10,85 mH (la 20 °C) și o constantă de timp electrică a statorului de 1,7 ms. Rotorul are un cuplu de inerție de 0,059 kg.cm², ceea ce permite pornirea și oprirea rapidă. Motorul are 3 poli și este răcit prin convecție naturală. Forța radială maximă depinde de viteză și poate ajunge până la 340 N la 1000 rpm, în timp ce la 8000 rpm scade la 170 N. Forța axială maximă este de 0,2 ori forța radială. BSH0551T12A2A oferă o precizie unghiulară de 1,4° pentru aplicații de precizie, îndeplinind cerințele mediilor industriale care necesită o precizie ridicată.

Schneider Electric Lexium 05 - BSH0551T12A2A - Servomotor BSH, 55 mm, max. 300 W, 0,5 N·m, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau componentului: Servomotor

Viteza mecanică maximă: 9000 rpm

Cuplu de reținere continuu: 0,5 N.m (cu diverse acționări)

Cuplu de reținere maxim: 1,4-1,5 N.m (în funcție de acționare)

Putere nominală de ieșire: 150-340 W (în funcție de acționare)

Cuplu nominal: 0,41-0,49 N.m (în funcție de acționare)

Viteză nominală

3000 rpm (3 A, 230 V, monofazat pentru LXM32.U90M2) 115 V, monofazat)

6000 rpm (1,5 A pentru LXM32.U45M2, 230 V, monofazat)

3000 rpm (LXM05AD10F1, 110...120 V, monofazat)

3000 rpm (LXM05BD10F1, 110...120 V, monofazat)

3000 rpm (LXM05CD10F1, 110...120 V, monofazat)

3000 rpm (LXM05CU70M2 la 1,5 A, 200...240 V, monofazat)

6000 rpm (LXM05AD10M2, 200...240 V, monofazat)

6000 rpm (LXM05BD10M2, 200...240 V, monofazat)

6000 rpm (LXM05CD10M2, 200...240 V, monofazat)

6000 rpm (LXM05AD10M3X, 200...240 V, trifazat)

6000 rpm (LXM05BD10M3X, 200...240 V, trifazat)

6000 rpm (LXM05CD10M3X, 200...240 V, trifazat)

8000 rpm (LXM15LD13M3, 230 V, trifazat)

Compatibilitatea produsului

LXM05AD10F1 110...120 V monofazat

LXM05AD10M2 200...240 V monofazat

LXM05BD10F1 110...120 V monofazat

LXM05BD10M2 200...240 V monofazat

LXM05CD10F1 110...120 V monofazat

LXM05CD10M2 200...240 V monofazat

LXM05CU70M2 200...240 V monofazat

LXM32.U90M2 115 V monofazat

LXM32.U45M2 230 V monofazat

LXM05AD10M3X 200...240 V trifazat

LXM05BD10M3X 200...240 V trifazat

LXM05CD10M3X 200...240 V trifazat

LXM15LD13M3 230 V trifazat

Caracteristici fizice

Capătul arborelui: Blocabil

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații Frână de reținere: Niciuna Suport de montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Compatibilitate serie: Lexium 05, Lexium 15, Lexium 32

Tensiune maximă de alimentare: 480 V

Număr de faze de rețea: trifazic

Curent continuu de repaus: 1,4 A

Putere maximă continuă: 0,45 W

Curent maxim Irms: 6,2 A (pentru LXM15LD13M3) / 5,4 A (pentru majoritatea unităților) / 4,5 A (pentru LXM32.U45M2)

Curent continuu maxim: 5,4 A

Frecvență de comutare: 8 kHz

Caracteristici mecanice

Al doilea ax: Al doilea arbore fără capăt

Diametru arbore: 9 mm

Lungime arbore: 20 mm

Lățime zăvor: 12 mm

Tip feedback: Multiturn SinCos Hiperface

Dimensiune flanșă motor: 55 mm

Număr de statori motor: 1

Cuplu constant: 0,36 N.m/A la 120 °C

Forță contraelectromotoare constantă: 22 V/krpm la 120 °C

Număr de poli ai motorului: 3,0

Inerție rotor: 0,059 kg.cm²

Rezistența statorului: 12,2 Ohm la 20 °C

Inductanța statorului: 10,85 mH la 20 °C

Constanta de timp electrică a statorului: 1,7 ms la 20 °C

Forța radială maximă Fr: 170 N la 8000 rpm, 340 N la 1000 rpm

Forță axială maximă Fa: 0,2 × Fr

Tip de răcire: Convecție naturală

Lungime: 132,5 mm

Diametru colier de centrare: 40 mm Adâncimea colierului de centrare: 2 mm Număr de orificii de montare: 4 Diametrul orificiului de montare: 5,5 mm Diametrul cercului orificiilor de montare: 63 mm Greutate netă: 1,2 kg

Referință dimensiune: BSH0551T

Număr de faze de alimentare: 3

Eroare de precizie [unghi]: 1,4 °

Date

Lățime

190 mm

Lungime

395 mm

Înălțime

115 mm

EAN prezentat

3389118158443

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

800 g/bucată

Numar articol

3389118158443
