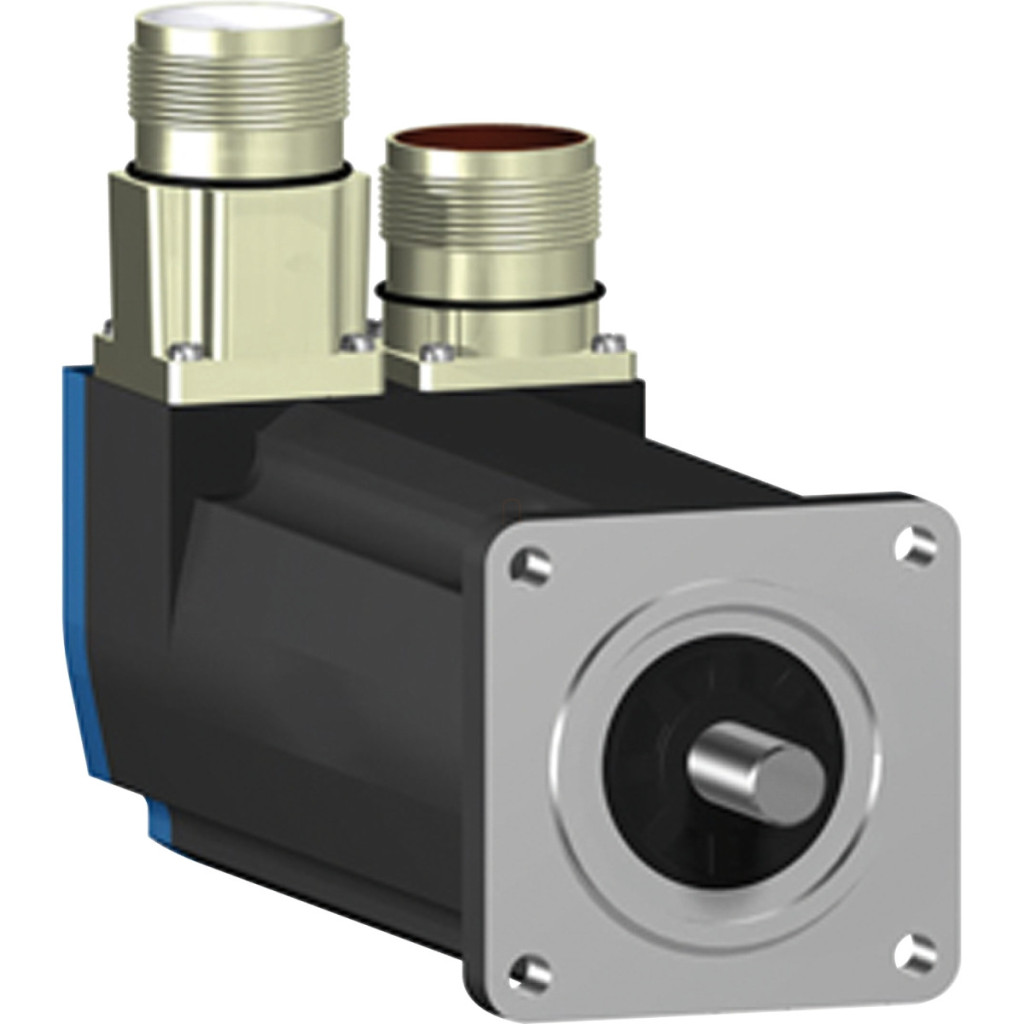

Servomotorul Schneider Electric BSH0551T12F1A face parte din familia de produse Lexium 05, care oferă performanțe remarcabile și control precis pentru sistemele de automatizare. Acest motor compact, cu o dimensiune a flanșei de numai 55 mm, este alegerea ideală pentru aplicații în care poziționarea precisă și furnizarea lină a cuplului sunt esențiale. Servomotorul BSH0551T12F1A are o serie de caracteristici tehnice remarcabile care îl fac să se distingă în clasa sa. Un cuplu de reținere continuu de 0,5 N.m și un cuplu maxim de până la 1,5 N.m oferă puterea necesară pentru aplicații de precizie. Motorul are o viteză mecanică maximă de 9000 rpm și o viteză nominală de 8000 rpm atunci când este combinat cu servomotorul trifazic LXM15LD13M3. Motorul oferă o putere nominală de ieșire de 150-340 W, în funcție de servomotorul asociat, ceea ce asigură o gamă largă de aplicații. Motorul are un grad de protecție IP50, care asigură o protecție adecvată împotriva prafului în medii industriale. Acest servomotor BSH dispune de feedback Multiturn SinCos Hiperface și o frână încorporată care asigură un cuplu de reținere de 0,8 N.m. Motorul are un design cu arbore blocat, cu un diametru al arborelui de 9 mm și o lungime a arborelui de 20 mm. Lățimea blocării arborelui este de 12 mm, ceea ce permite o conexiune mecanică sigură. Motorul este răcit prin convecție naturală, ceea ce îi sporește fiabilitatea, deoarece nu necesită un sistem de răcire suplimentar. BSH0551T12F1A are o lungime de 159 mm (inclusiv frâna), un diametru al inelului de centrare de 40 mm și un diametru al cercului orificiilor de montare de 63 mm. Motorul are patru orificii de montare de 5,5 mm, care permit o montare sigură și stabilă. Servomotorul BSH0551T12F1A este foarte compatibil cu o gamă largă de servomotoare Schneider Electric, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32. Poate fi utilizat la diferite tensiuni de alimentare, fie monofazate 110-120 V, 200-240 V, fie trifazate. Caracteristicile electrice ale motorului sunt, de asemenea, remarcabile: are un cuplu constant de 0,36 N.m/A, o forță electromotoare inversă constantă de 22 V/krpm, o rezistență a statorului de 12,2 Ohm și o inductanță a statorului de 10,85 mH la 20 °C. Constanta de timp electrică a statorului este de 1,7 ms, ceea ce asigură un timp de răspuns rapid la semnalele de control. Cuplul de inerție al rotorului este de 0,0803 kg.cm², ceea ce permite schimbări rapide de direcție și poziționare. Motorul este echipat cu conectori drepți, care facilitează instalarea și cablarea chiar și în spații compacte.
BSH0551T12F1A Date tehnice
Caracteristici de bază
Abreviere dispozitiv: BSH
Tip produs sau componentă: Servomotor
Viteză mecanică maximă: 9000 rpm
Cuplu continuu: 0,5 N.m (în funcție de diferitele tipuri de acționare)
Cuplu maxim: 1,5 N.m (3 A pentru LXM32.U90M2, 115 V, monofazat)
Putere nominală de ieșire: 150-340 W (în funcție de acționare)
Cuplu nominal: 0,41-0,49 N.m (în funcție de actuator)
Specificații tehnice
Viteză nominală: 3000-8000 rpm (în funcție de actuator)
Compatibilitate produs: Actuatoare din seriile Lexium 05, Lexium 15, Lexium 32
Design arbore: Blocat
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație x 4.096 rotații
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Gama de compatibilitate: Lexium 15, Lexium 05, Lexium 32
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent continuu de repaus: 1,4 A
Putere continuă maximă: 0,45 W
Curent maxim Irms: 6,2 A (pentru LXM15LD13M3)
Curent continuu maxim: 5,4 A
Frecvență de comutare: 8 kHz
Caracteristici mecanice
Al doilea arbore: Fără capăt al doilea arbore
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 0,8 N.m frână de reținere
Dimensiune flanșă motor: 55 mm
Număr bobine motor: 1
Cuplu constant: 0,36 N.m/A la 120 °C
Forță contraelectromotoare constantă: 22 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Cuplu de inerție al rotorului: 0,0803 kg.cm²
Rezistența statorului: 12,2 Ohm la 20 °C
Inductanța statorului: 10,85 mH la 20 °C
Constanta de timp electrică a statorului: 1,7 ms la 20 °C
Tip de răcire: Convecție naturală
Lungime: 159 mm
Diametru inel de centrare: 40 mm
Adâncime inel de centrare: 2 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 5,5 mm Diametru cerc orificii de montare: 63 mm Referință dimensiune: BSH0551T Eroare precizie unghiulară: 1,4° BSH0551T
Eroare de precizie unghiulară: 1,4°
