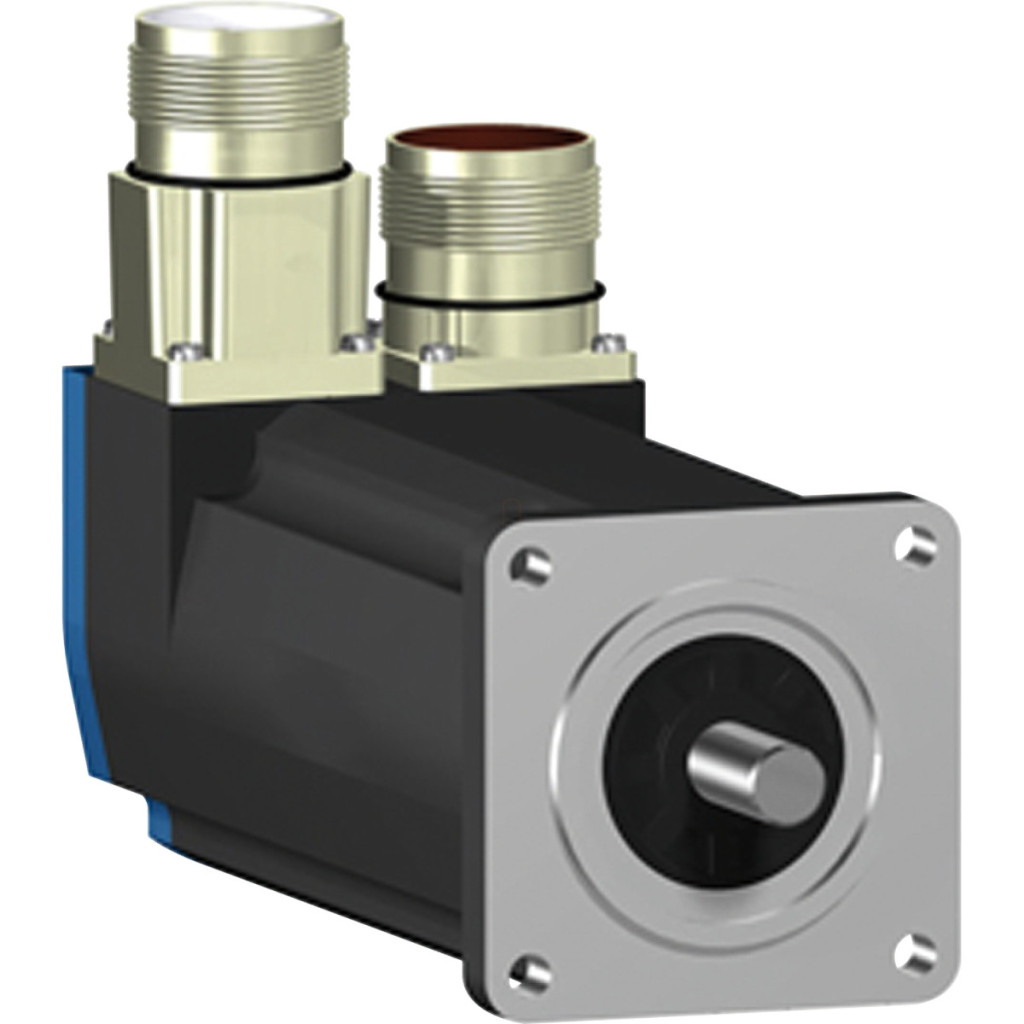

Servomotorul Schneider Electric BSH0552P01A1A este un motor compact de înaltă calitate, optimizat special pentru utilizarea cu familiile de servomotoare Lexium 05, Lexium 15 și Lexium 32. Acest motor din seria BSH oferă un cuplu continuu de 0,9 Nm la 4000 rpm, fiind o alegere excelentă pentru aplicații care necesită o poziționare precisă. Motorul are o flanșă de 55 mm și oferă performanțe remarcabile, în ciuda dimensiunilor sale compacte. Arborele motorului nu este filetat, ceea ce oferă o mai mare flexibilitate pentru o varietate de aplicații. Feedback-ul de poziție este asigurat de un encoder Sincos cu o singură rotație, cu o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Gradul de protecție IP50 oferă o protecție adecvată împotriva prafului, în timp ce conectorii drepți facilitează instalarea și cablarea. În ceea ce privește parametrii tehnici, servomotorul BSH0552P01A1A are o viteză mecanică maximă de 9000 rpm, în timp ce viteza nominală este de obicei în intervalul 3000-6000 rpm, în funcție de servomotorul utilizat. Cuplul de reținere continuu este între 0,8 și 0,9 Nm, în timp ce cuplul de reținere maxim poate ajunge până la 2,7 Nm. Puterea nominală de ieșire este între 250 și 400 W, de asemenea în funcție de servomotorul utilizat. Motorul are o constantă de cuplu de 0,7 Nm/A și o constantă de forță contraelectromotoare de 40 V/krpm, ambele măsurate la 120 °C. Motorul este cu 3 poli, cu o inerție a rotorului de 0,096 kg·cm², o rezistență a statorului de 17,4 Ohm și o inductanță de 18,2 mH la 20 °C, în timp ce constanta de timp electrică a statorului este de 2,03 ms. În ceea ce privește dimensiunile fizice, servomotorul are o lungime de 154,4 mm, cu un diametru al colierului de centrare de 40 mm și o adâncime de 2 mm. Are patru orificii de diametru 5,5 mm pentru montare, dispuse în cerc cu un diametru de 63 mm. Arborele motorului are un diametru de 9 mm și o lungime de 20 mm. Servomotorul este răcit prin convecție naturală, nu conține frână și are protecție standard IP50. Este compatibil cu familiile de servomotoare LXM05, LXM15 și LXM32 în diverse intervale de tensiune de alimentare, inclusiv 200-240 V monofazat și trifazat, precum și surse de alimentare trifazate de 380-480 V.
Schneider Electric Lexium 05 - BSH0552P01A1A - Servomotor BSH, 55 mm, max. 400 W, 0,8 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Specificații generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu de reținere continuu: 0,8-0,9 N.m (în funcție de acționare)
Cuplu de reținere maxim: 2,17-2,7 N.m (în funcție de acționare)
Putere nominală de ieșire: 250-400 W (în funcție de acționare)
Caracteristici de performanță
Cuplu nominal: 0,65-2,7 N.m (în funcție de acționare)
Viteză nominală: 3000-6000 rpm (în funcție de acționare)
Cuplu constant: 0,7 N.m/A la 120 °C
Forță contraelectromotoare constantă: 40 V/krpm la 120 °C Număr de poli ai motorului: 3,0 Inerție rotor: 0,096 kg.cm² Rezistență stator: 17,4 Ohm la 20 °C
Inductanța statorului: 18,2 mH la 20 °C
Constanta de timp electrică a statorului: 2,03 ms la 20 °C
Caracteristici mecanice
Capătul arborelui: Ne prelucrat
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Dimensiune flanșă motor: 55 mm
Lungime: 154,4 mm
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de fixare: 4
Diametru orificiu de fixare: 5,5 mm
Circumferință orificiu de fixare: 63 mm
Caracteristici electrice
Tensiune maximă de alimentare: 480 V Număr de faze de alimentare: Trifazată
Curent continuu de staționare: 1,2 A
Putere continuă maximă: 0,67 W
Curent maxim Irms: 4,8-5,9 A (în funcție de acționare)
Frecvență de comutare: 8 kHz
Compatibilitate
Compatibilitate produs: Diverse versiuni ale familiilor de acționări LXM05, LXM15 și LXM32
Compatibilitate gamă: Lexium 05, Lexium 15, Lexium 32
