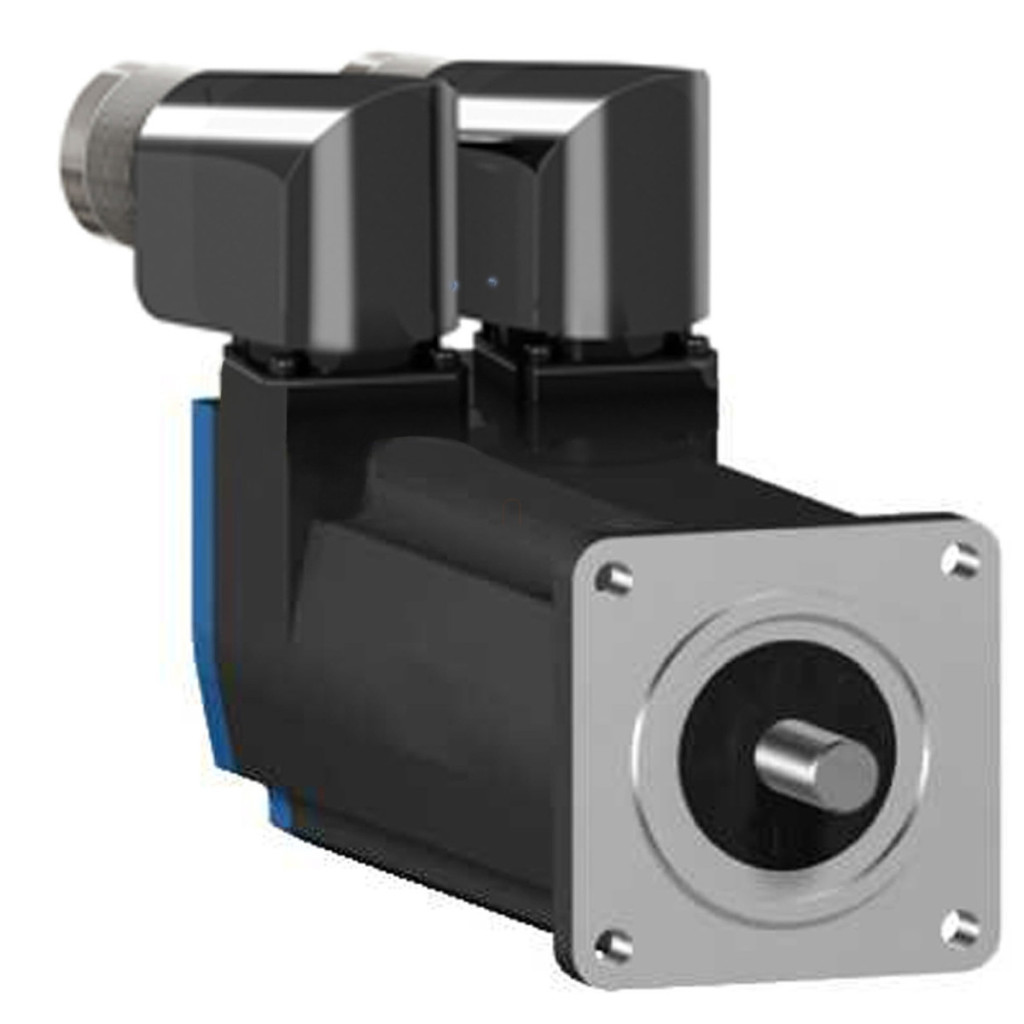

Servomotorul Schneider Electric BSH0552P01A2A este un membru remarcabil al familiei de produse Lexium 05, oferind performanțe excelente și poziționare precisă pentru aplicații industriale. Acest servomotor compact cu flanșă de 55 mm este alegerea perfectă pentru sarcini de automatizare în care controlul precis al mișcării este esențial. Servomotorul BSH0552P01A2A are o viteză mecanică maximă de 9000 rpm, în timp ce viteza sa nominală variază între 3000 și 6000 rpm, în funcție de servomotorul utilizat. Motorul oferă un cuplu continuu de 0,9 Nm atunci când este asociat cu diverse servomotoare Lexium, cum ar fi cele din seriile Lexium 05 și Lexium 15. Cuplul său maxim poate ajunge până la 2,7 Nm, oferind performanțe dinamice excelente. Puterea nominală de ieșire variază între 250 și 400 W, în funcție de configurație, oferind o gamă largă de aplicații în automatizarea industrială. Motorul are feedback SinCos Hiperface cu o rezoluție excepțional de mare de 131072 puncte/rotație. Acest lucru permite o poziționare extrem de precisă. Nivelul de protecție IP50 oferă o protecție adecvată împotriva prafului în medii industriale închise. Motorul este echipat cu conectori rotativi în unghi drept, care facilitează instalarea și cablarea în diferite poziții de montare. Arborele are un diametru de 9 mm, o lungime de 20 mm și nu este filetat. Parametrii tehnici ai servomotorului BSH0552P01A2A includ o constantă de cuplu de 0,7 Nm/A la 120 °C, o constantă EMF inversă de 40 V/krpm, o rezistență a statorului de 17,4 Ohm și o inductanță a statorului de 18,2 mH la 20 °C. Cuplul de inerție al rotorului motorului este de 0,096 kg.cm², ceea ce permite un răspuns rapid. Motorul are 3 poli și este răcit prin convecție naturală. Este compatibil cu servomotoarele Lexium 05, Lexium 15 și Lexium 32, permițând integrarea flexibilă în diverse sisteme de control.
Schneider Electric Lexium 05 - BSH0552P01A2A - Servomotor BSH, 55 mm, max. 400 W, 0,8 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu continuu: 0,9 N.m (cu diverse acționări)
Cuplu maxim: Până la 2,7 N.m (în funcție de acționare)
Putere nominală de ieșire: 250-400 W (în funcție de configurație)
Compatibilitate
Compatibilitate produs: LXM05AD10M2, LXM05BD10M2, LXM05CD10M2, LXM05CU70M2, LXM15LD13M3, LXM15LU60N4, LXM32.U60N4, LXM05AD10M3X, LXM05BD10M3X, LXM05CD10M3X, LXM05AD14N4, LXM05BD14N4, LXM05CD14N4
Compatibilitate cu familia: Lexium 15, Lexium 05, Lexium 32
Caracteristici mecanice
Tip capăt arbore: Fără blocare
Grad de protecție IP: Standard IP50
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Dimensiune flanșă motor: 55 mm
Număr straturi motor: 2 Tip de răcire: Convecție naturală Lungime: 154,4 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr orificii de fixare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului orificiilor de montare: 63 mm Caracteristici electrice Tensiune maximă de alimentare: 480 V Număr de faze de rețea: Trifazat Curent continuu: 1,2 A Putere maximă continuă: 0,67 W Trefazic
Curent continuu permanent: 1,2 A
Putere continuă maximă: 0,67 W
Curent maxim Irms: 4,8 A (pentru majoritatea modelelor)
Curent constant maxim: 4,8 A
Frecvență de comutare: 8 kHz Tip de feedback: Buclă simplă SinCos Hiperface Rezoluție feedback viteză: 131072 puncte/rotație Caracteristicile motorului Constanta cuplului: 0,7 N.m/A la 120 °C 40 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție a părții rotative: 0,096 kg.cm²
Rezistență statică: 17,4 Ohm la 20 °C
Inductanța statorului: 18,2 mH la 20 °C
Constanta de timp electrică a statorului: 2,03 ms la 20 °C
Eroarea de precizie unghiulară: 1,4 °C Temperatura maximă a cuprului: 120 °C Temperatura maximă a magnetului: 100 °C Temperatura bazei magnetului: 20 °C
