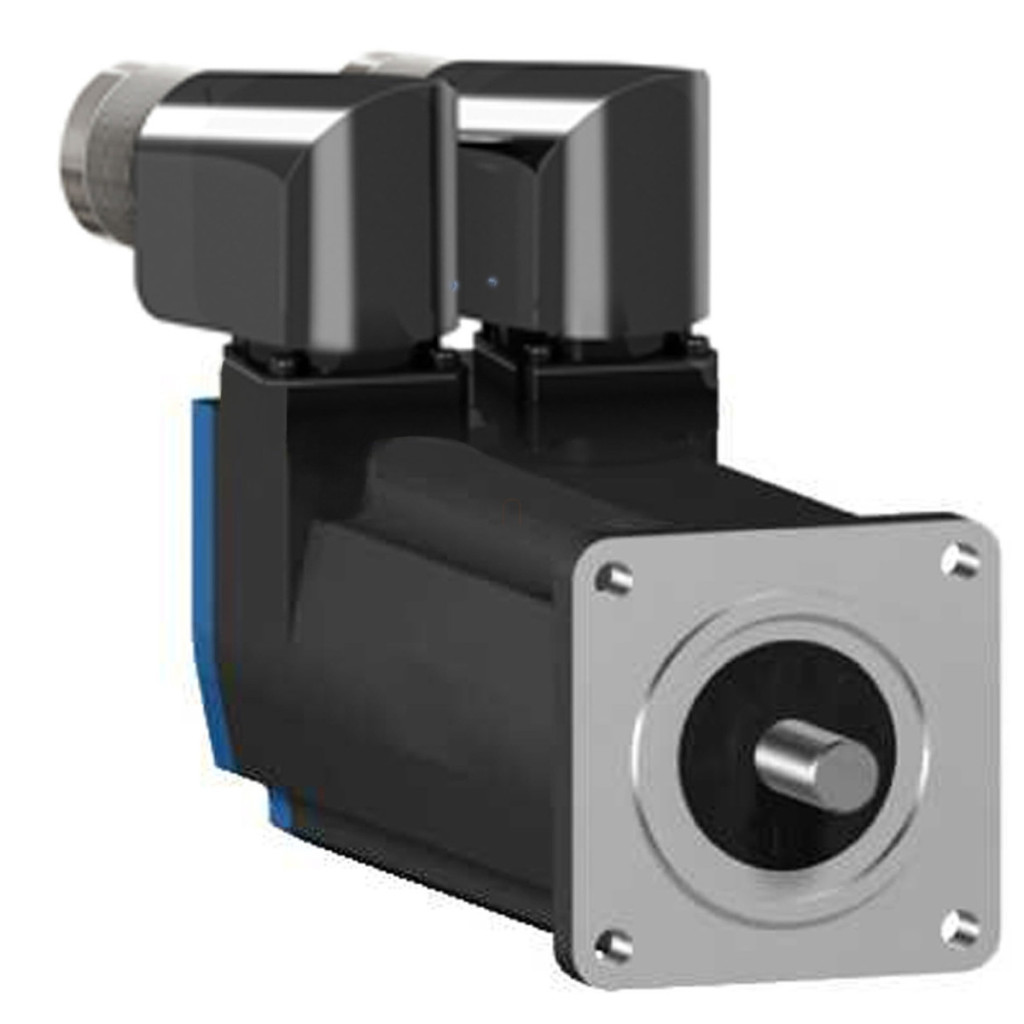

Servomotorul BSH0552P02F2A din seria Lexium 05 de la Schneider Electric este un motor compact, de înaltă performanță, optimizat pentru aplicații industriale, oferind precizie și fiabilitate remarcabile pentru sistemele automatizate. Familia de servomotoare BSH cu flanșă de 55 mm este alegerea ideală pentru aplicații în care poziționarea precisă și controlul rapid al mișcării sunt cerințe esențiale. Servomotorul BSH0552P02F2A are o serie de caracteristici tehnice remarcabile. Viteza sa mecanică maximă este de 9000 rpm, asigurând o funcționare eficientă în aplicații de mare viteză. Motorul are un cuplu nominal de 0,9 Nm, în timp ce cuplul său maxim poate ajunge la 2,7 Nm, asigurând performanțe dinamice excelente chiar și în condiții de sarcină variabilă. Puterea nominală de ieșire este de 250 W, care poate fi mărită la 400 W atunci când este combinată cu anumite acționări. Motorul este echipat cu o frână de reținere care oferă un cuplu de frânare de 0,8 Nm și un sistem de feedback Multiturn SinCos Hiperface care permite o precizie excepțională de poziționare, cu o rezoluție de 131072 puncte/rotație x 4096 rotații și o eroare unghiulară de numai 1,4°. Servomotorul BSH0552P02F2A este compatibil cu diverse unități de acționare din familia Schneider Electric Lexium, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32, care funcționează cu surse de alimentare monofazate de 200-240 V sau trifazate de 200-480 V. Motorul are protecție IP50, oferind o protecție adecvată împotriva pătrunderii prafului. Motorul este răcit prin convecție naturală, astfel încât nu este necesar un echipament separat de răcire. Capătul arborelui este fără filet, cu diametrul de 9 mm și lungimea de 20 mm. Motorul are lungimea de 181 mm și cântărește doar 1,6 kg, ceea ce permite o instalare compactă. Servomotorul BSH0552P02F2A a fost proiectat ținând cont de cerințele aplicațiilor industriale moderne. Conectorii rotativi în unghi drept oferă flexibilitate la instalare, în timp ce flanșa standard internațională garantează montarea ușoară pe o varietate de mașini. Parametrii tehnici ai motorului – cum ar fi o constantă de cuplu de 0,7 N.m/A la 120 °C, o rezistență a statorului de 17,4 Ohm și o inductanță a statorului de 18,2 mH la 20 °C – asigură o funcționare stabilă și previzibilă. Forța radială maximă a motorului variază între 190 și 370 N în funcție de sarcină, în timp ce forța axială maximă poate fi de 0,2 ori forța radială. Acești parametri sunt deosebit de importanți atunci când se selectează aplicația potrivită pentru a asigura o durată lungă de viață a motorului și performanțe optime. Servomotorul BSH0552P02F2A este alegerea ideală pentru sarcini de automatizare exigente, prelucrare de precizie, robotică, tehnologie de ambalare și multe alte aplicații industriale.
Schneider Electric Lexium 05 - BSH0552P02F2A - Servomotor BSH, 55 mm, max. 400 W, 0,8 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă dispozitiv: BSH
Tip produs sau componentă: Servomotor
Viteză mecanică maximă: 9000 rpm
Viteză nominală: 4000 rpm în combinație cu diverse acționări Lexium
Putere nominală de ieșire: 250-400 W în funcție de acționare
Caracteristici de performanță
Cuplu continuu de staționare: 0,8-0,9 N.m în funcție de diferite acționări
Cuplu nominal: 0,65-2,7 N.m în funcție de acționare
Cuplu maxim de reținere: 2,17-2,7 N.m în funcție de acționare
Cuplu de frânare de reținere: 0,8 N.m
Parametri electrici
Curent continuu: 1,2 A
Curent maxim Irms: 4,8-5,9 A în funcție de acționare
Curent continuu maxim: 4,8 A
Frecvență de comutare: 8 kHz
Constanta de cuplu: 0,7 N.m/A la 120 °C
Constanta de contrainducție: 40 V/krpm la 120 °C
Rezistența statorului: 17,4 Ohm la 20 °C
Inductanța statorului: 18,2 mH la 20 °C
Constanta de timp electrică a statorului: 2,03 ms la 20 °C
Caracteristici mecanice
Grad de protecție IP: standard IP50
Capătul arborelui: filetat fără orificiu
Diametrul arborelui: 9 mm
Lungime arbore: 20 mm
Dimensiune flanșă motor: 55 mm
Număr segmente stator motor: 2
Al doilea arbore: Fără capăt al celui de-al doilea arbore
Cuplu de inerție al rotorului: 0,1173 kg.cm²
Forță radială maximă Fr: 190-370 N în funcție de viteză
Forță axială maximă Fa: 0,2 x Fr
Puterea de frânare: 10 W
Feedback și control
Tipul de feedback: Multiturn SinCos Hiperface
Rezoluția feedback-ului de viteză: 131072 puncte/rotație x 4096 rotații
Precizie unghiulară: 1,4 °
Caracteristici fizice
Tip de răcire: Convecție naturală
Lungime: 181 mm
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificiu de montare: 63 mm
Conexiune electrică: Conectori rotativi în unghi drept
Compatibilitate
Compatibilitatea produsului: Compatibil cu actuatoarele din seriile Lexium 05, Lexium 15 și Lexium 32 la diferite niveluri de tensiune
