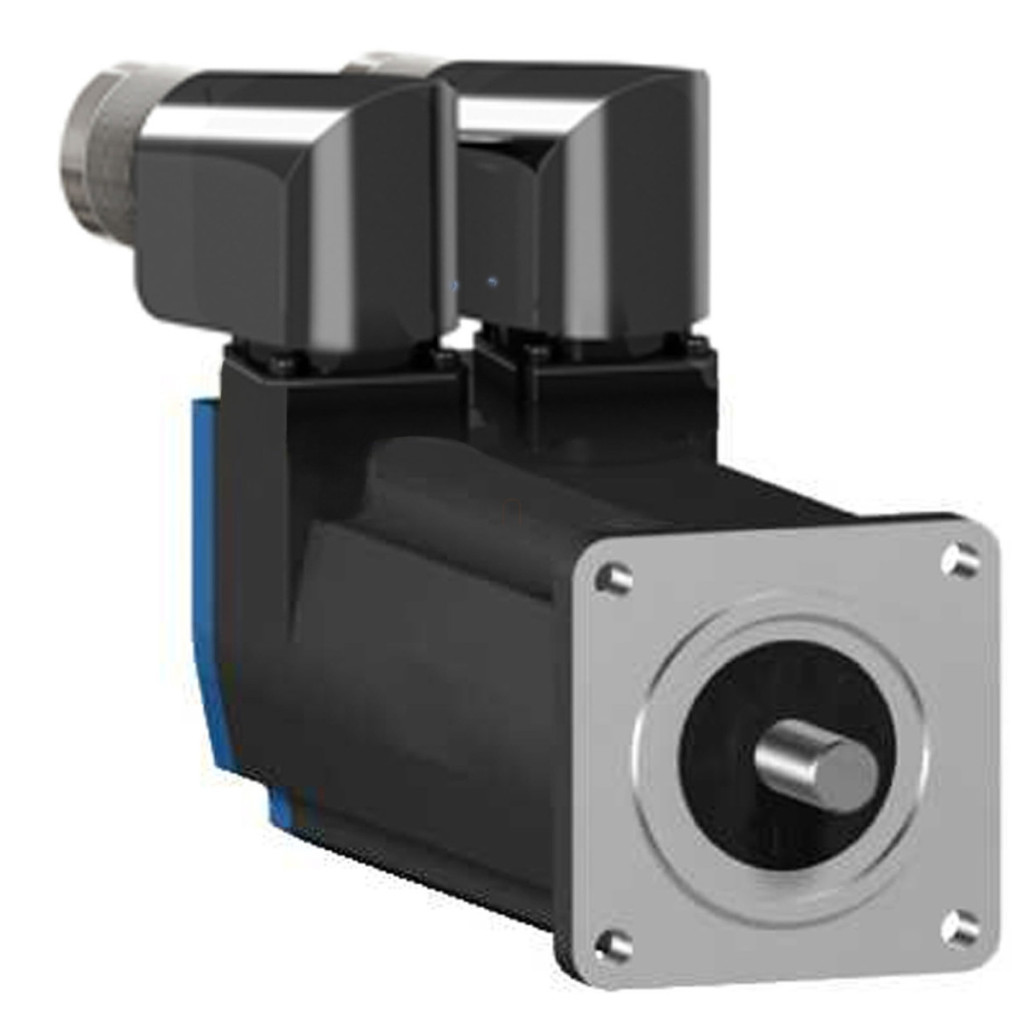

Servomotorul Schneider Electric BSH0552P12A2A este un produs de înaltă calitate din familia Lexium 05, oferind performanțe și precizie remarcabile pentru sarcini de automatizare. Acest motor compact cu flanșă de 55 mm este alegerea ideală pentru poziționarea de precizie și controlul vitezei într-o gamă largă de aplicații industriale. Motorul BSH0552P12A2A oferă un cuplu continuu de 0,9 Nm la o viteză nominală de 4000 rpm, asigurând un timp de răspuns excelent și performanțe dinamice. Viteza sa mecanică maximă ajunge la 9000 rpm, ceea ce îl face potrivit pentru aplicații de mare viteză. Motorul are un grad de protecție IP50, care oferă protecție împotriva pătrunderii prafului, făcându-l ideal pentru utilizarea în medii industriale. Motorul are un capăt de arbore blocat, care permite o transmisie precisă și fiabilă a puterii, și nu are frână încorporată, permițând utilizatorului să aleagă o soluție de frânare care se potrivește aplicației sale specifice. Servomotorul BSH0552P12A2A are un feedback Multiturn SinCos Hiperface de înaltă precizie, oferind o rezoluție de 131072 puncte/rotație x 4096 rotații. Acest lucru permite o poziționare și un control al vitezei extrem de precise, ceea ce este esențial în procesele de fabricație de înaltă precizie. Motorul are un arbore cu diametrul de 9 mm și lungimea de 20 mm, cu o lățime a fantei de 12 mm. Motorul este compatibil cu servomotoarele Lexium 05, Lexium 15 și Lexium 32, permițând integrarea flexibilă în sistemele de automatizare existente. Conexiunile electronice sunt proiectate cu conectori rotativi, în unghi drept, ceea ce simplifică instalarea și reduce problemele de cablare. Performanța maximă a motorului BSH0552P12A2A este bine ilustrată de cuplul său maxim de 2,5-2,7 Nm, care este ideal pentru gestionarea vârfurilor de sarcină pe termen scurt. Motorul are o putere nominală de ieșire de 250-400 W, în funcție de servomotorul utilizat. Datele tehnice ale motorului includ, de asemenea, o constantă de cuplu de 0,7 N.m/A la 120 °C, o constantă EMF inversă de 40 V/krpm și 3 poli ai motorului. Cuplul de inerție al rotorului este de 0,096 kg.cm², ceea ce permite o accelerare și o decelerare rapide. Rezistența statorului este de 17,4 Ohm la 20 °C, inductanța statorului este de 18,2 mH la 20 °C, iar constanta de timp electrică a statorului este de 2,03 ms la 20 °C. Dispune de răcire prin convecție naturală, ceea ce simplifică instalarea, deoarece nu este necesar un sistem de răcire extern. Are o flanșă standard internațională, care facilitează instalarea în diverse sisteme, și are o lungime de 154,4 mm. Motorul este asamblat cu patru șuruburi cu diametrul de 5,5 mm, cu orificiile pentru șuruburi situate pe un cerc cu diametrul de 63 mm.
Date tehnice BSH0552P12A2A
Specificații generale
Denumire scurtă dispozitiv: BSH
Tip produs sau componentă: Servomotor
Viteză mecanică maximă: 9000 rpm
Cuplu nominal: 0,65-2,7 N.m (în funcție de servomotor)
Cuplu de menținere continuu: 0,8-0,9 N.m (în funcție de servomotor)
Cuplu maxim de menținere: 2,17-2,7 N.m (în funcție de servomotor)
Viteză nominală: 3000-6000 rpm (în funcție de servomotor)
Putere nominală de ieșire: 250-400 W (în funcție de servomotor)
Caracteristici fizice
Capătul arborelui: Blocat
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime blocaj: 12 mm
Dimensiunea flanșei motorului: 55 mm
Grad de protecție IP: standard IP50
Tip de feedback: Multiturn SinCos Hiperface
Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi cu unghi drept
Lungime: 154,4 mm
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trei faze
Curent continuu de repaus: 1,2 A
Curent maxim (Irms): 4,8-5,9 A (în funcție de servomotor)
Curent continuu maxim: 4,8 A
Frecvență de comutare: 8 kHz
Constantă de cuplu: 0,7 N.m/A la 120 °C
Constantă EMF inversă: 40 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție rotor: 0,096 kg.cm²
Rezistența statorului: 17,4 Ohm la 20 °C
Inductanța statorului: 18,2 mH la 20 °C
Constanta de timp electrică a statorului: 2,03 ms la 20 °C
Caracteristici mecanice
Tip de răcire: Convecție naturală
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 63 mm
Greutate netă: 1,5 kg
Referință dimensiune: BSH0552P
Compatibilitate produs
Gama de produse compatibile: Lexium 05, Lexium 32, Lexium 15
