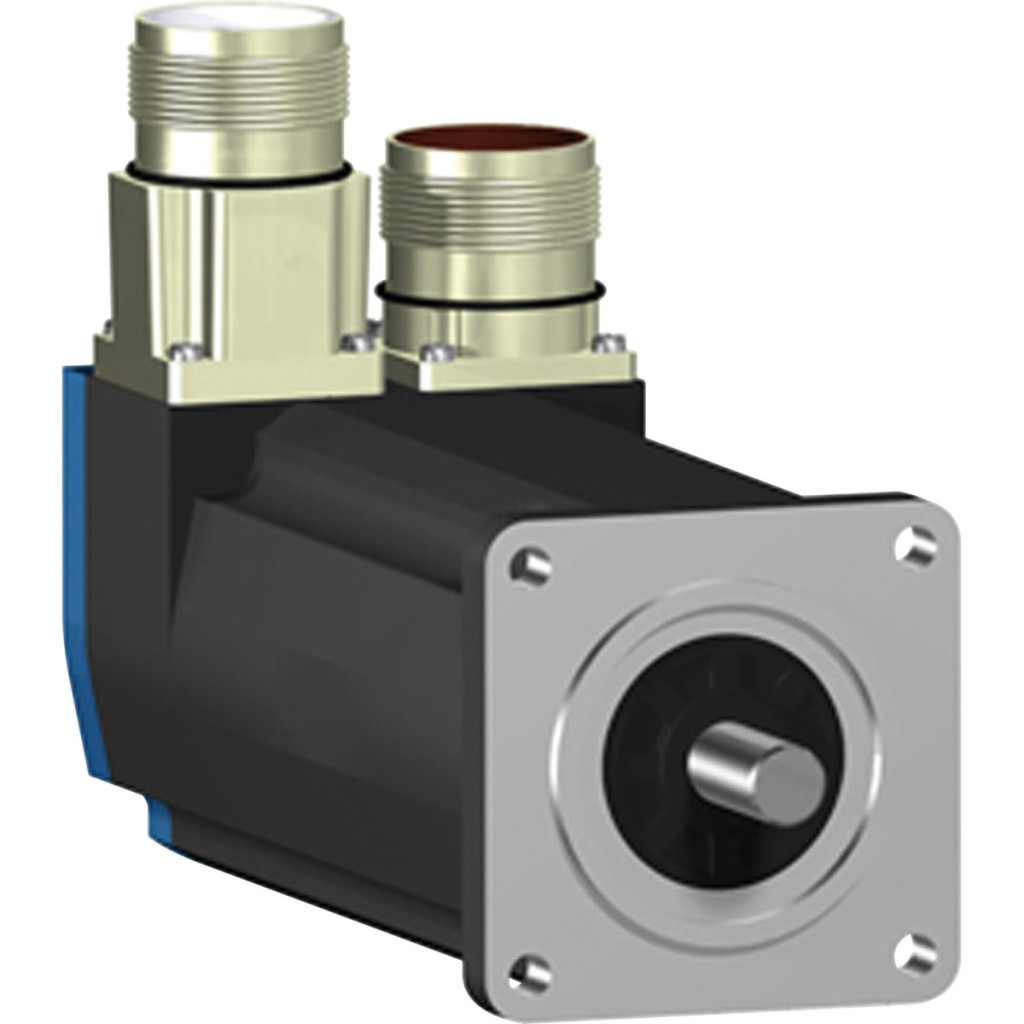

Servomotorul BSH0552P12F1A din seria Lexium 05 de la Schneider Electric este un motor compact de calitate profesională, care oferă precizie și fiabilitate excelente pentru aplicații de automatizare industrială. Acest model de înaltă performanță are conectori drepți, frână încorporată și feedback multi-turn Sincos, fiind deosebit de potrivit pentru aplicații în care poziționarea precisă și timpii de răspuns rapizi sunt esențiali. Servomotoarele BSH sunt proiectate în principal pentru aplicații industriale care necesită control precis al mișcării. Modelul BSH0552P12F1A are o flanșă de 55 mm, un design compact și un raport excelent între performanță și dimensiune. Cuplul său nominal este de 0,9 Nm, în timp ce cuplul maxim poate ajunge la 2,7 Nm, în funcție de servomotorul utilizat. Viteza mecanică maximă a motorului poate fi de până la 9000 rpm, în timp ce viteza nominală poate varia între 3000 și 6000 rpm, în funcție de tipul unității de control. Puterea nominală de ieșire variază de la 250 W la 400 W în diferite configurații, permițând o gamă largă de aplicații în diverse medii industriale. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, în timp ce flanșa de 55 mm și designul arborelui cu cheie permit integrarea ușoară în majoritatea sistemelor industriale. Diametrul arborelui este de 9 mm, lungimea este de 20 mm, iar lățimea canelurii este de 12 mm. Sistemul său de feedback este de tip Multiturn SinCos Hiperface, care oferă o rezoluție extrem de precisă de 131072 puncte/rotație x 4096 rotații. Acest feedback precis este esențial pentru sarcinile de control al mișcării de precizie, unde este necesară o precizie de micrometri. Servomotorul BSH0552P12F1A este compatibil cu diverse servomotoare Schneider Electric, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32. Poate fi utilizat cu o varietate de configurații de alimentare, atât monofazate (200...240 V), cât și trifazate (200...240 V sau 380...480 V). Motorul este răcit prin convecție naturală și este echipat cu o frână cu cuplu de reținere de 0,8 Nm care menține arborele în poziție în cazul unei întreruperi de curent sau când motorul nu este acționat. Această caracteristică este deosebit de utilă în aplicațiile cu arbore vertical sau când menținerea poziției arborelui este esențială din motive de siguranță. Constanta de cuplu este de 0,7 N.m/A la 120 °C, ceea ce asigură performanțe excelente chiar și la temperaturi de funcționare ridicate.
Schneider Electric Lexium 05 - BSH0552P12F1A - Servomotor BSH, 55 mm, max. 400 W, 0,8 Nm, IP50, cu blocare, frână, pentru 32 servomotoare Date tehnice
Date de bază
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu de reținere continuu: 0,9 N.m cu majoritatea acționărilor Lexium (de ex. LXM05AD10M2, LXM15LD13M3 etc.)
Cuplu de reținere maxim: 2,5-2,7 N.m (în funcție de tipul de acționare)
Putere nominală de ieșire: 250-400 W (în funcție de tipul de acționare)
Caracteristici ale produsului
Cuplu nominal: 0,65-2,7 N.m (în funcție de tipul de acționare)
Viteza nominală: 3000-6000 rpm (în funcție de tipul de acționare)
Compatibilitate produs: LXM05, LXM15 și LXM32
Capătul arborelui: Blocabil
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație x 4.096 rotații
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Informații suplimentare
Gama de compatibilitate: Lexium 15, Lexium 05, Lexium 32
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trifazic
Curent continuu de repaus: 1,2 A
Curent maxim Irms: 4,8-5,9 A (în funcție de tipul de acționare)
Curent continuu maxim: 4,8 A
Frecvență de comutare: 8 kHz
Caracteristici mecanice
Al doilea arbore: A doua axă fără capăt
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip de feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 0,8 N.m frână de reținere
Dimensiunea flanșei motorului: 55 mm
Număr de statori ai motorului: 2
Constanta de cuplu: 0,7 N.m/A la 120 °C
Constanta forței contraelectromotoare: 40 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerția rotorului: 0,1173 kg.cm²
Rezistența statorului: 17,4 Ohm la 20 °C
Inductanța statorului: 18,2 mH la 20 °C
Constanta de timp electrică a statorului: 2,03 ms la 20 °C
Forță radială maximă Fr: 190-370 N (în funcție de viteză)
Forță axială maximă Fa: 0,2 x Fr
Putere de frânare:10 W Tip de răcire: Convecție naturală Dimensiuni Lungime: 181 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 5,5 mm 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 63 mm
Greutate netă: 1,6 kg
Referință dimensiune: BSH0552P
