Schneider Electric BSH0552P12F2A este un servomotor de înaltă precizie și eficiență, care face parte din familia de produse Lexium 05. Acest motor compact de 55 mm este ideal pentru automatizarea industrială și sarcinile de control care necesită poziționare precisă și performanță fiabilă. Acest membru al seriei de servomotoare BSH este deosebit de potrivit pentru aplicații în care spațiul este limitat, dar sunt necesare precizie și viteză ridicate. BSH0552P12F2A are o viteză mecanică maximă de 9000 rpm, în timp ce viteza sa nominală variază între 3000 și 6000 rpm, în funcție de sistem. Cuplul său constant este de 0,9 Nm, ceea ce, în combinație cu diverse servomotoare Lexium (de exemplu, seriile LXM05, LXM15 sau LXM32), asigură o funcționare stabilă. Cuplul său maxim poate ajunge până la 2,7 Nm, oferind caracteristici dinamice excelente pentru pornire rapidă și manevre de frânare. Motorul are o putere nominală de 250-400 W, în funcție de servomotorul conectat la acesta. BSH0552P12F2A se mândrește cu o serie de caracteristici tehnice valoroase. Are un capăt de arbore blocat, care permite o conexiune mecanică sigură la componentele acționate. Tehnologia de feedback Multiturn SinCos Hiperface oferă o rezoluție de 131072 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Motorul are, de asemenea, o frână încorporată cu un cuplu de reținere de 0,8 Nm, asigurând menținerea poziției chiar și fără alimentare cu energie electrică. Gradul de protecție IP50 oferă o protecție adecvată împotriva prafului, dar nu protejează împotriva pătrunderii lichidelor. De asemenea, merită menționat designul mecanic al motorului: acesta are o dimensiune a flanșei motorului de 55 mm, un diametru al arborelui de 9 mm și o lungime a arborelui de 20 mm. Lățimea blocării este de 12 mm. Motorul este echipat cu o flanșă care respectă standardele internaționale pentru o instalare ușoară. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, care permit o rutare flexibilă a cablurilor. Motorul funcționează cu răcire prin convecție naturală, are o lungime totală de 181 mm, un diametru al colierului de echilibrare de 40 mm și o adâncime de 2 mm. Găurile de montare sunt distanțate la 63 mm, au un diametru de 5,5 mm și sunt în număr de 4. Printre caracteristicile electrice ale BSH0552P12F2A, este important să se evidențieze constanta de cuplu de 0,7 Nm/A la 120 °C, constanta de tensiune de 40 V/krpm și rezistența statorului de 17,4 Ohm la 20 °C. Inductanța statorului este de 18,2 mH, iar constanta de timp electrică a statorului este de 2,03 ms. Motorul este pe deplin compatibil cu familiile de acționări Lexium 05, Lexium 15 și Lexium 32, ceea ce îl face versatil pentru utilizarea într-o varietate de sisteme de control. Motorul are o tensiune maximă de funcționare de 480 V și necesită o sursă de alimentare trifazată. Curentul continuu al statorului este de 1,2 A, în timp ce curentul maxim variază între 4,8 și 5,9 A, în funcție de model.

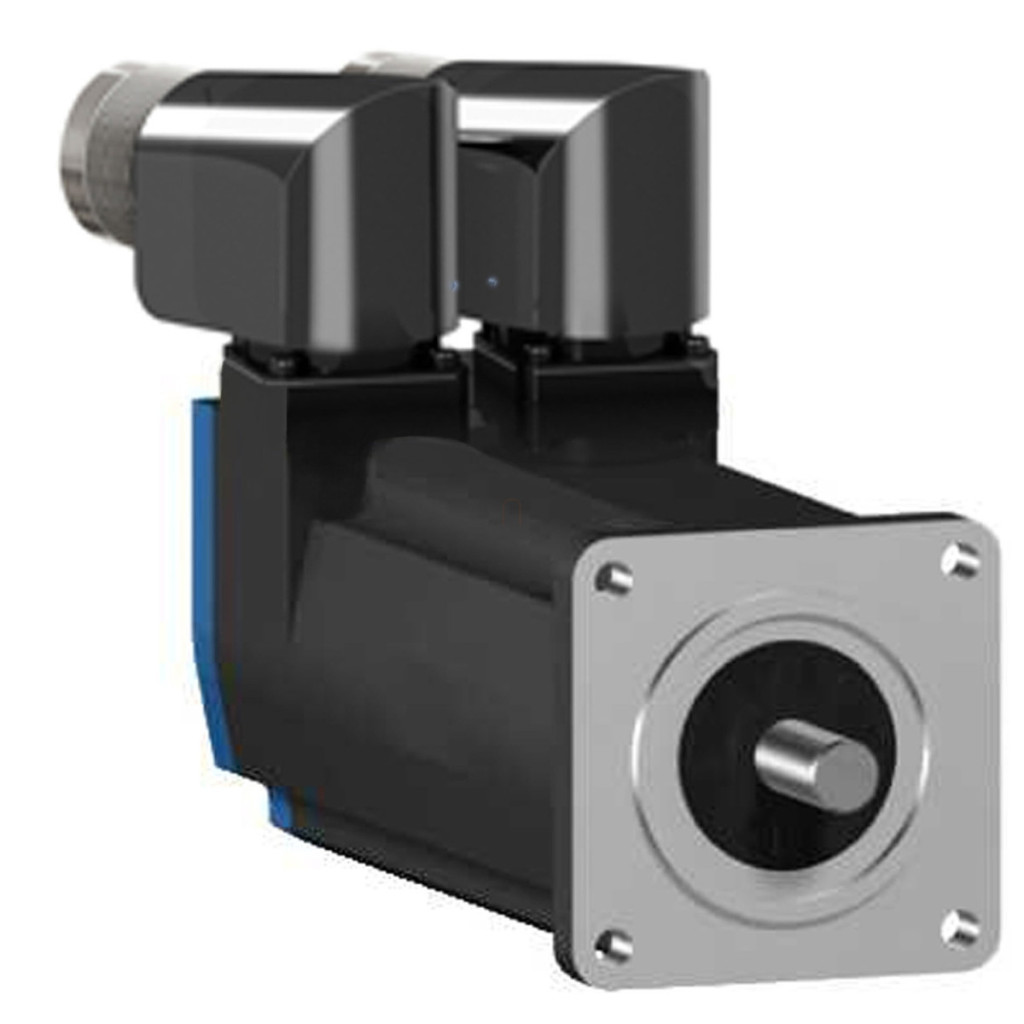

Schneider Electric Lexium 05 - BSH0552P12F2A - Servomotor BSH, 55 mm, max. 400 W, 0,8 Nm, IP50, cu blocare, frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 9000 rpm
Grad de protecție IP: standard IP50
Capătul arborelui: Blocat
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici de cuplu și putere
Cuplu constant: 0,9 N.m (pentru diverse acționări)
Cuplu maxim: 2,5-2,7 N.m (în funcție de tipul de acționare)
Putere nominală de ieșire: 250-400 W (în funcție de tipul de acționare)
Cuplu nominal: 0,65-2,7 N.m (în funcție de tipul de acționare)
Viteza nominală: 3000-6000 rpm (în funcție de tipul de acționare)
Cuplu de menținere: 0,8 N.m cu frână
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: trifazată
Curent continuu de staționare: 1,2 A
Curent maxim (Irms): 4,8-5,9 A (în funcție de tipul de acționare)
Curent continuu maxim: 4,8 A
Frecvență de comutare: 8 kHz
Constanta de cuplu: 0,7 N.m/A la 120 °C
Constanta de tensiune: 40 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Rezistența statorului: 17,4 Ohm la 20 °C
Inductanța statorului: 18,2 mH la 20 °C
Constantă de timp electrică a statorului: 2,03 ms la 20 °C
Putere de frânare: 10 W
Caracteristici mecanice
Al doilea arbore: Fără capăt secundar al arborelui
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip feedback: Multiturn SinCos Hiperface
Dimensiune flanșă motor: 55 mm
Număr blocuri motor: 2
Cuplu de inerție rotor: 0,1173 kg.cm²
Forță radială maximă Fr: 190-370 N (în funcție de viteză)
Forță axială maximă Fa: 0,2 × Fr
Tip de răcire: Convecție naturală
Lungime: 181 mm
Diametru colier de echilibrare: 40 mm
Adâncime colier de echilibrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii: 63 mm
Greutate netă: 1,6 kg
Compatibilitate
Compatibilitate produs: Acționări Lexium 05, Lexium 15, Lexium 32
Caracteristici de performanță
Eroare unghiulară [în grade]: 1,4°
Rezoluție feedback rotație: 131072 puncte/rotație × 4096 rotații
