Servomotorul Schneider Electric BSH0552T02A2A este un membru remarcabil al seriei Lexium 05, oferind un control precis al mișcării pentru aplicații industriale. Acest motor compact, dar puternic, este o alegere excelentă pentru sarcini de automatizare în care poziționarea precisă și mișcarea lină sunt cerințe esențiale. Modelul BSH0552T02A2A are o flanșă de motor de 55 mm și o viteză mecanică maximă de 9000 rpm, în timp ce viteza nominală poate varia între 3000 și 8000 rpm atunci când este combinat cu diferite servomotoare. Motorul are un cuplu continuu de 0,9 Nm, ceea ce îl face ideal pentru aplicații de precizie cu sarcină medie. Cuplul său maxim variază între 1,77 și 2,7 Nm, în funcție de configurație, oferind performanțe dinamice excelente pentru porniri bruște și schimbări de direcție. Puterea nominală de ieșire poate varia între 240 și 570 W, în funcție de servomotor, ceea ce permite o gamă largă de aplicații. O caracteristică specială a motorului este encoderul Multiturn SinCos Hiperface de înaltă rezoluție, care oferă o rezoluție de 131072 puncte/rotație × 4096 rotații. Acest lucru permite o poziționare extrem de precisă, ceea ce este crucial în automatizarea industrială modernă. Motorul are protecție IP50, deci este protejat adecvat împotriva prafului, dar nu este rezistent la apă. Capătul arborelui este neprelucrat, cu un diametru de 9 mm și o lungime de 20 mm. Motorul nu include frână, ceea ce duce la o greutate mai mică și o construcție mai simplă pentru aplicații în care frânarea nu este esențială. BSH0552T02A2A are un spectru larg de compatibilitate: funcționează cu servomotoarele Lexium 05, Lexium 15 și Lexium 32, atât în configurații monofazate (110-120 V, 200-240 V) și trifazate (200-240 V, max. 480 V). Motorul este conectat electric cu conectori rotativi în unghi drept, ceea ce facilitează instalarea în diverse poziții de montare. Montarea se realizează cu ajutorul unei flanșe care respectă standardele internaționale; motorul poate fi fixat cu patru orificii cu diametrul de 5,5 mm dispuse în cerc cu diametrul de 63 mm. Lungimea totală a motorului este de 154,4 mm, iar greutatea sa este de 1,5 kg. Alte caracteristici mecanice importante includ colierul de centrare cu diametrul de 40 mm și inerția rotorului de 0,096 kg·cm², care sunt parametri importanți pentru dimensionare.

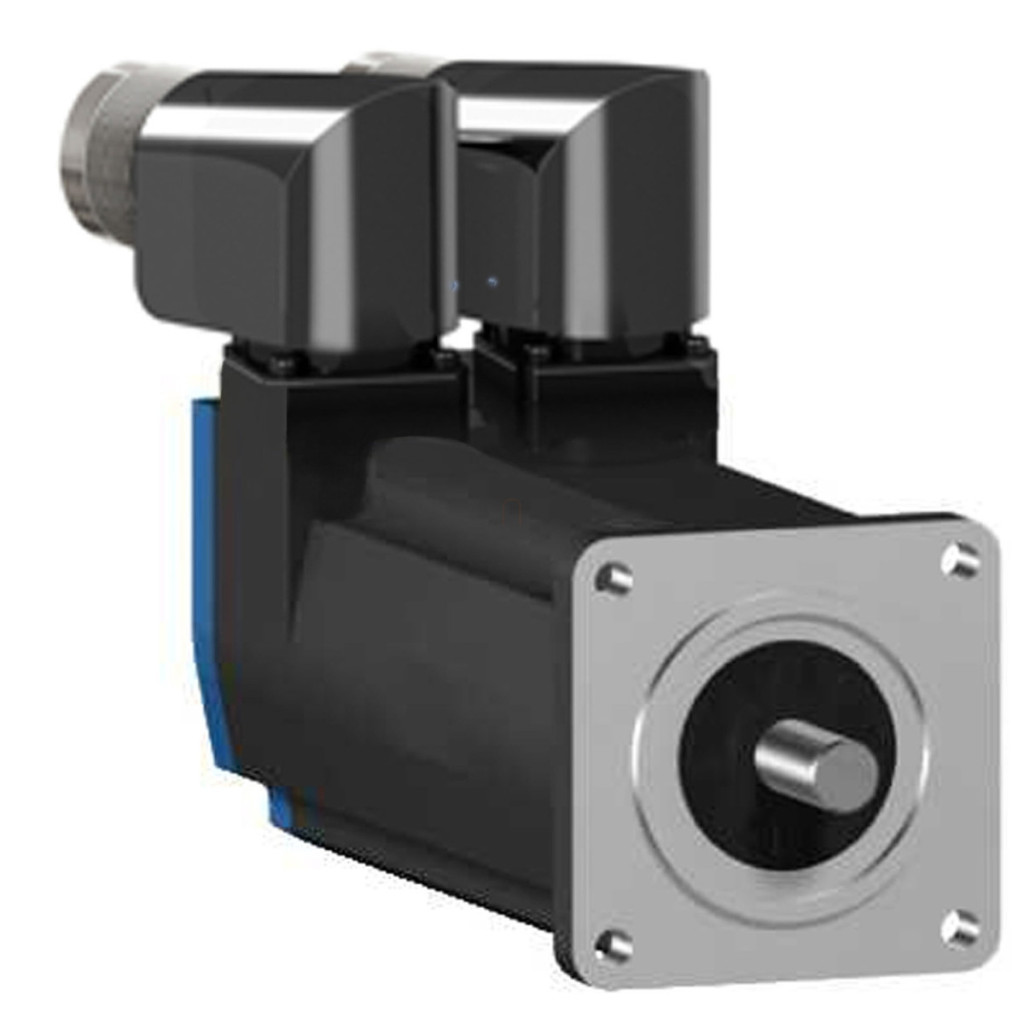

Schneider Electric Lexium 05 - BSH0552T02A2A -Servomotor BSH, 55 mm, max. 450 W, 0,8 N.m, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteză mecanică maximă: 9000 rpm
Cuplu de reținere continuu: 0,8 N.m pentru LXM32.U90M2 la 3 A, 115 V, alimentare monofazată
0,8 N.m pentru LXM32.U90M2 la 3 A, 230 V, alimentare monofazată
0,9 N.m pentru LXM05AD10M2, 200...240 V, alimentare monofazată
0,9 N.m pentru LXM05BD10M2, 200...240 V, alimentare monofazată
0,9 N.m pentru LXM05CD10M2, 200...240 V, alimentare monofazată
0,9 N.m pentru LXM05AD10M3X, 200...240 V, alimentare trifazată
0,9 N.m pentru LXM05BD10M3X, 200...240 V, alimentare trifazată
0,9 N.m pentru LXM05CD10M3X, 200...240 V, alimentare trifazată
0,9 N.m pentru LXM15LD13M3, 230 V, alimentare monofazată
0,9 N.m pentru LXM15LD13M3, 3 A, 230 V, alimentare trifazată
0,77 N.m pentru LXM05CU70M2, 200...240 V, alimentare monofazată
0,9 N.m pentru LXM05AD10F1, 110...120 V, alimentare monofazată
0,9 N.m pentru LXM05AD17F1, 110...120 V, alimentare monofazată
0,9 N.m pentru LXM05BD10F1, 110...120 V, sursă de alimentare monofazată
0,9 N.m pentru LXM05BD17F1, 110...120 V, sursă de alimentare monofazată
0,9 N.m pentru LXM05CD10F1, 110...120 V, alimentare monofazată
0,9 N.m pentru LXM05CD17F1, 110...120 V, alimentare monofazată
Caracteristici de performanță
Cuplu maxim în regim staționar: 1,9 - 2,7 N.m (în funcție de acționare)
Putere nominală de ieșire: 240 - 570 W (în funcție de acționare)
Cuplu nominal: 0,68 - 0,9 N.m (în funcție de acționare)
Viteză nominală: 3000 - 8000 rpm (în funcție de configurație)
Caracteristici fizice
Capătul arborelui: Ne prelucrat
Grad de protecție IP: standard IP50
Rezoluție encoder: 131.072 puncte/rotație × 4096 rotații
Frână de reținere: Niciuna
Suprafață de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Gama de compatibilitate: Lexium 32, Lexium 15, Lexium 05
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trefazic
Curent continuu de staționare: 2,2 A
Putere continuă maximă: 0,67 W
Curent RMS maxim: 6 - 10,3 A (în funcție de acționare)
Curent constant maxim: 8,8 A
Frecvență de comutare: 8 kHz
Caracteristici mecanice
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Tip feedback: Multiturn SinCos Hiperface
Dimensiune flanșă motor: 55 mm
Număr de statori motor: 2 Constanta cuplului: 0,36 N.m/A la 120 °C Constanta EMF inversă: 22 V/krpm la 120 °C Număr de poli ai motorului: 3,0 Inerție rotor: 0,096 kg.cm² Rezistența statorului: 5,2 Ohm la 20 °C Inductanța statorului: 5,45 mH la 20 °C Constanta de timp electrică a statorului: 2,04 ms la 20 °C
Forță radială maximă Fr: 190 - 370 N (în funcție de viteză)
Forță axială maximă Fa: 0,2 × Fr
Tip de răcire: Convecție naturală Lungime: 154,4 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr de orificii de montare: 4 Diametru găuri de montare: 5,5 mm Diametru găuri de montare: 63 mm Greutate netă: 1,5 kg Referință dimensiune: BSH0552T
