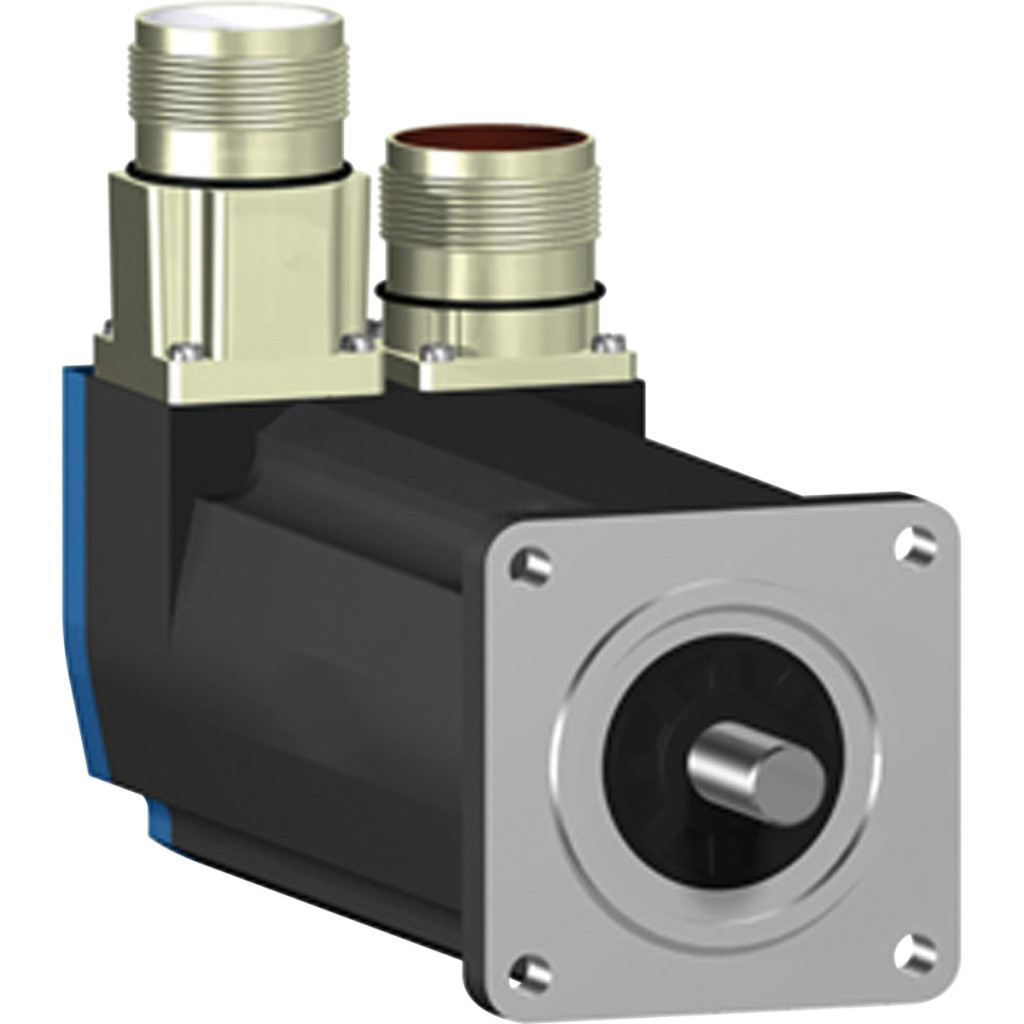

Schneider Electric BSH0552T02F1A este un servomotor compact cu flanșă de 55 mm, care face parte din familia de produse Lexium 05. Acest servomotor de înaltă performanță este alegerea ideală pentru sarcini de mișcare de precizie, în care fiabilitatea și poziționarea precisă sunt cerințe esențiale. Servomotorul BSH0552T02F1A poate fi utilizat într-o varietate de configurații și este compatibil cu servomotoarele Lexium 32, Lexium 05 și Lexium 15. Viteza sa mecanică maximă este de 9000 rpm, ceea ce oferă o dinamică excelentă în aplicații rapide. Cuplul său continuu este de 0,9 Nm, iar cuplul său maxim poate ajunge până la 2,7 Nm, în funcție de servomotorul conectat. Puterea nominală de ieșire este de 450 W, ceea ce asigură rezerve de putere suficiente pentru majoritatea aplicațiilor industriale. Servomotorul BSH0552T02F1A are o viteză nominală de 6000 rpm, în special cu alimentare monofazată și trifazată de 230 V. Proiectarea tehnică a motorului include detalii demne de menționat: arborele cu diametrul de 9 mm are o lungime de 20 mm și nu include o cheie. Motorul are un grad de protecție IP50 și este dotat cu o frână încorporată cu un cuplu de reținere de 0,8 Nm. Puterea necesară pentru controlul frânei este de 10 W. Feedback-ul este asigurat de un encoder SinCos Hiperface multi-turn de înaltă rezoluție, care poate distinge 131.072 de puncte pe rotație și 4.096 de rotații, permițând o poziționare extrem de precisă. Cuplul de inerție al rotorului motorului este de 0,1173 kg·cm², ceea ce asigură o accelerare și o decelerare rapide. Caracteristicile electrice ale servomotorului BSH0552T02F1A sunt, de asemenea, remarcabile: constanta sa de cuplu este de 0,36 Nm/A (la 120 °C), iar constanta sa de EMF inversă este de 22 V/krpm (tot la 120 °C). Rezistența statorului este de 5,2 Ohm, iar inductanța este de 5,45 mH (ambele măsurate la 20 °C). Constanta de timp electrică a statorului este de 2,04 ms. Motorul este răcit prin convecție naturală, nefiind necesar un sistem de răcire separat. Lungimea totală a motorului este de 181 mm, diametrul jantei de centrare este de 40 mm, iar adâncimea sa este de 2 mm. Pentru montare sunt prevăzute patru orificii cu diametrul de 5,5 mm, dispuse într-un cerc cu diametrul de 63 mm. Motorul este conectat electric cu conectori drepți, ceea ce simplifică cablarea și instalarea. Cu servomotorul BSH0552T02F1A se poate obține o precizie unghiulară de până la 1,4 grade, ceea ce este potrivit pentru multe aplicații de precizie.
Schneider Electric Lexium 05 - BSH0552T02F1A -Servomotor BSH, 55 mm, max. 450 W, 0,8 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 9000 rpm
Viteza nominală: 6000 rpm (230 V, monofazat)
Cuplu nominal: 0,9 Nm
Date de performanță
Cuplu de blocare continuu: 0,9 N·m cu diverse unități de acționare Lexium
Putere nominală de ieșire: 450 W (230 V, monofazat)
Cuplu nominal maxim: 2,5 N·m (cu unitate de acționare LXM32.U90M2, 230 V)
Curent maxim: 8,8 A
Curent de menținere continuu: 2,2 A
Caracteristici mecanice
Capătul arborelui: Fără blocare
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Grad de protecție IP: IP50 implicit
Suport de montare: Flanșă conform standardului internațional Dimensiunea flanșei motorului: 55 mm Lungime totală: 181 mm Diametru margine de centrare: 40 mm Adâncime margine de centrare: 2 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului orificiilor de montare: 63 mm Greutate netă: 1,6 kg Feedback și frână 131.072 puncte/rotație x 4.096 rotații Tip feedback: Multi-turn SinCos Hiperface
Frână de reținere: Încorporată
Cuplu de reținere: Frână de reținere 0,8 N·m
Consum de energie al frânei: 10 W
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze: trifazat
Constantă de cuplu: 0,36 N·m/A la 120 °C
Constantă EMF inversă: 22 V/rpm la 120 °C
Număr de poli ai motorului: 3,0 Rezistența statorului: 5,2 Ohm la 20 °C Inductanța statorului: 5,45 mH la 20 °C Constanta de timp electrică a statorului: 2,04 ms la 20 °C
Inerție de rotație: 0,1173 kg.cm²
Alte date
Tip de răcire: Convecție naturală
Conexiune electrică: Conectori drepți
Precizie unghiulară: 1,4°
Forță radială maximă: variabilă, în funcție de viteză, 190-370 N
