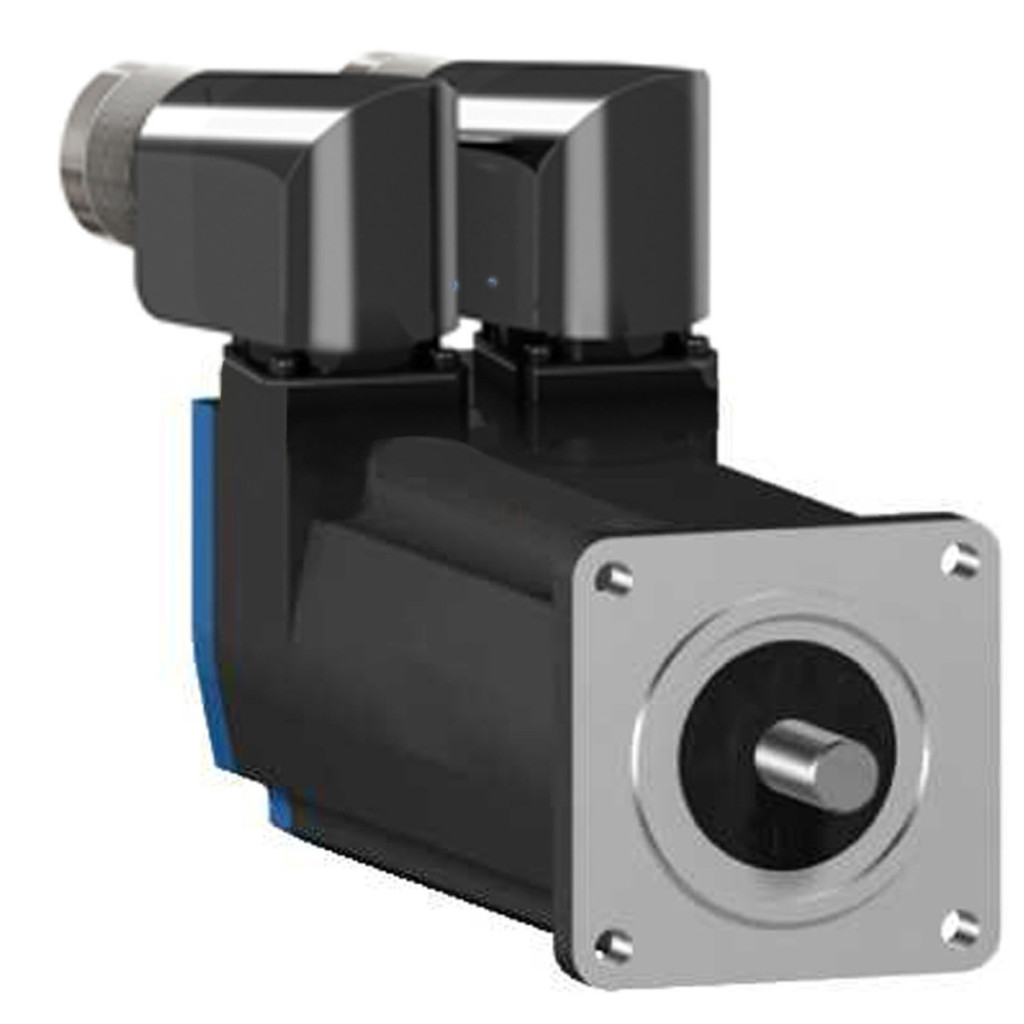

Servomotorul Schneider Electric BSH0552T02F2A este un motor compact, de înaltă performanță, care completează excelent familia de produse Lexium 05. Acest motor de 55 mm este alegerea ideală pentru aplicații de control precis al mișcării, în care poziționarea exactă și funcționarea fiabilă sunt esențiale. La proiectarea servomotoarelor BSH, inginerii au acordat o atenție deosebită dimensiunilor compacte, asigurând în același timp performanțe remarcabile. Modelul BSH0552T02F2A are o serie de parametri tehnici remarcabili. Viteza sa mecanică maximă este de 9000 rpm, iar viteza nominală este de 6000 rpm, oferind o gamă largă de funcționare pentru diverse aplicații. Motorul poate menține un cuplu continuu de 0,9 Nm, în timp ce cuplul său maxim poate ajunge la 2,7 Nm atunci când este asociat cu diverse acționări. Puterea nominală de ieșire variază între 250 și 450 W, în funcție de model și de tensiunea de alimentare, ceea ce oferă suficientă putere pentru majoritatea aplicațiilor industriale. Motorul are o frână încorporată care oferă un cuplu de reținere de 0,8 Nm și necesită doar 10 W de putere. O caracteristică specială a modelului BSH0552T02F2A este sistemul de feedback Multiturn SinCos Hiperface, care permite o poziționare extrem de precisă, cu o rezoluție de 131072 puncte/rotație × 4096 rotații. Acest feedback de precizie este esențial pentru aplicațiile în care este necesară o precizie de micrometru. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, în timp ce carcasa sa compactă este răcită prin convecție naturală. Capătul arborelui este nefiletat, cu un diametru de 9 mm și o lungime de 20 mm, oferind o serie de opțiuni de conectare standard. Motorul nu are un al doilea capăt al arborelui, ceea ce permite o instalare mai compactă. Servomotorul BSH0552T02F2A este compatibil cu o serie de acționări Schneider Electric, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32, cu diferite tensiuni de alimentare. Poate fi utilizat cu 110...120 V sau 200...240 V monofazat, precum și la surse de alimentare trifazate de 200...240 V, cu o tensiune maximă de alimentare de 480 V. Consumul său continuu de curent este de 2,2 A, în timp ce curentul maxim poate ajunge la 8,8 A. Motorul are parametri electrici excelenți: cuplu constant 0,36 Nm/A (la 120 °C), tensiune constantă 22 V/krpm (la 120 °C), rezistență stator 5,2 Ohm (la 20 °C), Inductanța este de 5,45 mH (la 20 °C), iar constanta de timp electrică este de 2,04 ms (la 20 °C). Motorul are 3 poli, iar cuplul de inerție al rotorului este de 0,1173 kg·cm². În ciuda dimensiunilor sale compacte, servomotorul BSH0552T02F2A poate suporta sarcini mecanice semnificative. Forța radială maximă depinde de viteză, fiind de 370 N la 1000 rpm și 190 N la 9000 rpm. Forța axială admisibilă este de 0,2 ori forța radială. Motorul este montat folosind o flanșă care respectă standardele internaționale, cu o dimensiune a flanșei motorului de 55 mm. Colierul de centrare are un diametru de 40 mm și o adâncime de 2 mm. Există 4 orificii de montare cu un diametru de 5,5 mm și un diametru al cercului de pas de 63 mm. Lungimea totală a motorului este de 181 mm, iar greutatea sa netă este de 1,6 kg. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce facilitează cablarea în diverse poziții de instalare.
Schneider Electric Lexium 05 - BSH0552T02F2A - Servomotor BSH, 55 mm, max. 450 W, 0,8 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Frână de reținere: Încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici de performanță
Cuplu continuu în stare staționară: 0,9 N·m (cu diverse acționări)
Cuplu maxim în stare staționară: 1,77–2,7 N·m (în funcție de acționare și tensiunea de alimentare)
Putere nominală de ieșire: 250-450 W (în funcție de acționare și tensiunea de alimentare)
Cuplu nominal: 0,9 N·m (cu diverse acționări)
Viteză nominală: 6000 rpm
Caracteristici mecanice
Capătul arborelui: Ne prelucrat
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 0,8 N·m frână de reținere Dimensiunea flanșei motorului: 55 mm Număr de pachete de componente ale motorului: 2 Inerție rotor: 0,1173 kg.cm² Tip de răcire: Convecție naturală Lungime: 181 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificiu de montare: 63 mm
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trefazată
Curent continuu în stare staționară: 2,2 A
Putere continuă maximă: 0,67 W
Curent maxim Irms: 8,8 A
Curent maxim în stare staționară: 8,8 A
Frecvență de comutare: 8 kHz
Constanta de cuplu: 0,36 N.m/A la 120 °C
Constanta de tensiune: 22 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Rezistența statorului: 5,2 Ohm la 20 °C Inductanța statorului: 5,45 mH la 20 °C Constanta de timp electrică a statorului: 2,04 ms la 20 °C Puterea de acționare a frânei: 10 W
