Servomotorul Schneider Electric BSH0552T12A2A este un membru performant al familiei de produse Lexium 05, fiind alegerea perfectă pentru aplicații de mișcare de precizie. Acest motor compact, cu o dimensiune a flanșei de 55 mm, are caracteristici excelente de cuplu-viteză și este compatibil cu o gamă largă de controlere, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32. Parametrii tehnici principali ai servomotorului BSH0552T12A2A sunt impresionanți: este capabil să furnizeze un cuplu continuu de 0,9 N·m la o viteză nominală de până la 6000 rpm, în timp ce cuplul său maxim poate ajunge la 2,7 N·m, în funcție de model. Motorul are o viteză mecanică maximă de 9000 rpm, ceea ce oferă o flexibilitate excepțională pentru o varietate de aplicații. Puterea nominală a motorului variază de la 240 la 570 W, în funcție de controler, ceea ce îl face potrivit pentru utilizarea într-o gamă largă de aplicații de putere. Precizia de poziționare este asigurată de encoderul Sincos multi-turn Hiperface încorporat, de înaltă rezoluție, care are o rezoluție de 131072 puncte/rotație × 4096 rotații. Arborele motorului are un diametru de 9 mm și o lungime de 20 mm, cu un design de blocare care facilitează fixarea sigură a diverselor componente mecanice. Motorul are un grad de protecție IP50, ceea ce îl face rezistent la pătrunderea prafului. În ceea ce privește caracteristicile electrice, este important să se evidențieze constanta de cuplu de 0,36 Nm/A, constanta forței contraelectromotoare de 22 V/krpm, rezistența statorului de 5,2 Ohm și inductanța statorului de 5,45 mH. Servomotorul BSH0552T12A2A poate fi utilizat într-o gamă largă de aplicații în care sunt necesare precizie ridicată și performanță dinamică. Este ideal pentru utilizarea în mașini de ambalat, echipamente de fabricare a semiconductoarelor, mașini de tipărit, mașini textile și alte sisteme automatizate. Motorul este răcit prin convecție naturală, astfel încât nu este necesar un sistem de răcire separat. Are o flanșă care respectă standardele internaționale, ceea ce facilitează instalarea sa în diverse mașini. Motorul este furnizat cu conectori rotativi în unghi drept, ceea ce sporește flexibilitatea instalării. Lungimea sa totală este de 154,4 mm (fără frână), ceea ce permite o instalare compactă chiar și în spații înguste. Cuplul de inerție al rotorului este de 0,096 kg·cm², ceea ce duce la răspunsuri dinamice rapide.

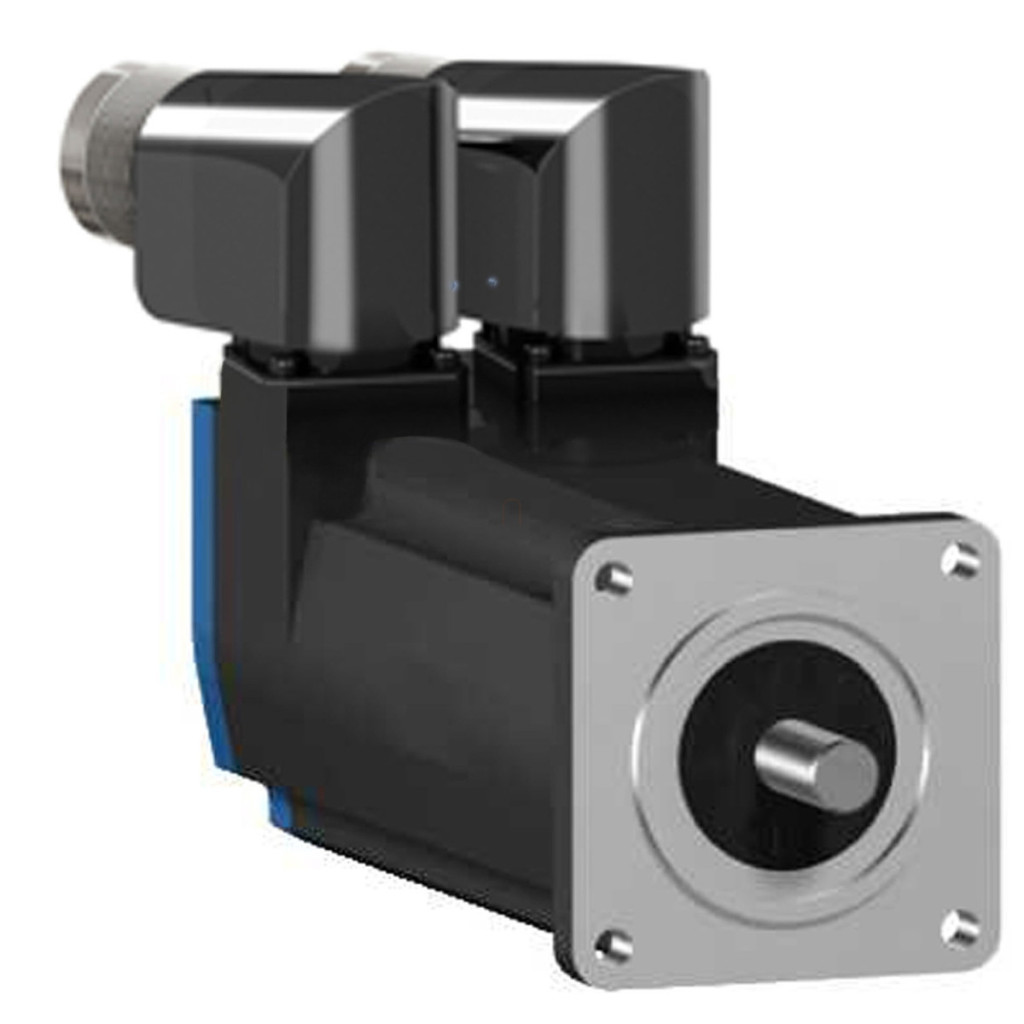

Schneider Electric Lexium 05 - BSH0552T12A2A - Servomotor BSH, 55 mm, max. 450 W, 0,8 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Caracteristici cuplu
Cuplu de reținere continuu: 0,9 N.m (LXM05AD10M2, 200...240 V, monofazat)
Cuplu maxim de reținere: 1,77 N.m (LXM05AD10M2, 200...240 V, monofazat)
Cuplu nominal: 0,9 N.m (LXM05AD10M2, 200...240 V, monofazat)
Caracteristici de performanță
Putere nominală de ieșire: 450 W (LXM05AD10M2, 200...240 V, monofazat)
Viteză nominală: 6000 rpm (LXM05AD10M2, 200...240 V, monofazat)
Putere continuă maximă: 0,67 W
Caracteristici electrice
Curent maxim Irms: 8,8 A (pentru LXM05AD10M2)
Curent continuu maxim: 8,8 A
Frecvență de comutare: 8 kHz
Constanta de cuplu: 0,36 N.m/A la 120 °C
Constanta EMF inversă: 22 V/krpm la 120 °C
Rezistența statorului: 5,2 Ohm la 20 °C Inductanța statorului: 5,45 mH la 20 °C Constanta de timp electrică a statorului: 2,04 ms la 20 °C Caracteristici mecanice Capătul arborelui: Blocare
Grad de protecție IP: standard IP50
Rezoluție indicator de viteză: 131.072 puncte/rotație x 4.096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Arbore secundar: Fără capăt secundar al arborelui
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip feedback: Multiturn SinCos Hiperface Dimensiunea flanșei motorului: 55 mm Număr de componente ale motorului: 2 Tip de răcire: Convecție naturală Lungime: 154,4 mm Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 5,5 mm Diametrul cercului de distanțare a orificiilor de montare: 63 mm Greutate netă: 1,5 kg Referință dimensiune: BSH0552T Informații suplimentare Compatibilitate produs: LXM05AD10M2 200... BSH0552T
Informații suplimentare
Compatibilitate produs: LXM05AD10M2 200...240 V monofazat
Număr de faze de rețea: 3
Eroare de precizie [unghi]: 1,4 °
Cuplu de inerție al motorului: 0,096 kg.cm²
