Servomotorul Schneider Electric BSH0553P02A2A este un membru remarcabil al familiei de produse Lexium 05, dezvoltat pentru automatizarea industrială și sarcini de poziționare. Acest servomotor trifazat este alegerea perfectă atunci când aveți nevoie de un control fiabil și precis al mișcării într-un format compact. Cu o dimensiune de 55 mm, servomotorul din seria BSH este ideal pentru aplicații care necesită economisirea spațiului, oferind în același timp performanțe robuste. Caracteristicile cheie ale modelului BSH0553P02A2A includ un cuplu continuu de 1,3 Nm, care poate atinge până la 3,87 Nm cuplu maxim, în funcție de unitatea selectată. Motorul are o viteză nominală de 3000 rpm, dar poate fi încărcat mecanic până la 9000 rpm. Motorul are protecție IP50, care oferă o protecție adecvată împotriva prafului, fără a include frână. O caracteristică specială este codificatorul multi-turn Sincos de înaltă rezoluție, care permite o rezoluție de poziție de 131072 puncte/rotație × 4096 rotații, asigurând o poziționare extrem de precisă. Servomotorul BSH0553P02A2A este foarte compatibil cu o serie de servomotoare Schneider Electric, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32. Poate fi utilizat cu diferite tensiuni de alimentare: versiuni monofazate de 200-240 V, trifazate de 200-240 V și trifazate de 380-480 V. Puterea nominală a motorului este între 350-400 W, în funcție de servomotorul utilizat. Curentul continuu maxim al motorului este de 1,7 A, în timp ce curentul maxim Irms este de 6-8,7 A, în funcție de model. Constanta de cuplu este de 0,7 N.m/A la 120 °C, iar constanta EMF inversă este de 41 V/krpm la 120 °C. Motorul are 3 perechi de poli, iar cuplul de inerție al rotorului este de 0,134 kg.cm². Designul mecanic al modelului BSH0553P02A2A este conceput pentru flexibilitate și integrare ușoară. Capătul nefolosit al arborelui are un diametru de 9 mm și o lungime de 20 mm. Motorul este răcit prin convecție naturală și are o lungime totală de 176,5 mm (versiunea fără frână). Motorul este montat cu o flanșă conform standardelor internaționale, cu un colier de centrare de 40 mm și o adâncime de 2 mm. Există 4 orificii de montare cu un diametru de 5,5 mm, situate pe un cerc de 63 mm. Conexiunea se realizează cu conectori rotativi în unghi drept, ceea ce facilitează cablarea în diferite poziții de instalare.

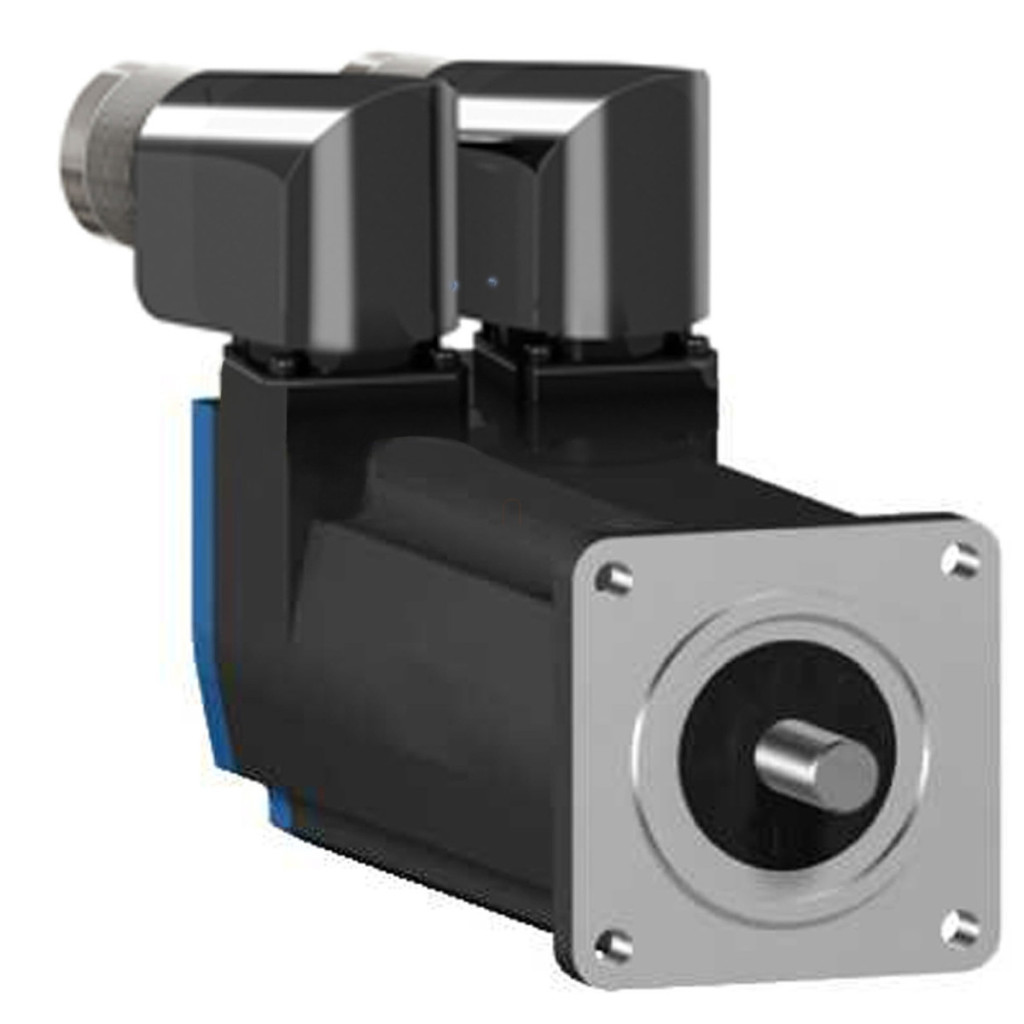

Schneider Electric Lexium 05 - BSH0553P02A2A - Servomotor BSH, 55 mm, max. 400 W, 1,05 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu de reținere continuu: 1,05 N.m - 1,3 N.m (în funcție de acționare)
Cuplu de reținere maxim: 2,7 N.m - 3,87 N.m (în funcție de acționare)
Putere nominală de ieșire: 340 W - 670 W (în funcție de acționare)
Valori nominale
Cuplu nominal: 0,65 N.m - 1,1 N.m (în funcție de acționare)
Viteză nominală: 3000 rpm (pentru Lexium 05, 15), 6000 rpm (pentru LXM32), 8000 rpm (pentru LXM15LD10N4)
Compatibilitate produs
LXM05AD10M2 200...240 V monofazat
LXM05BD10M2 200...240 V monofazat
LXM05CD10M2 200...240 V monofazat
LXM15LD13M3 230 V monofazat
LXM32.U60N4 400 V trifazat
LXM32.U60N4 480 V trifazat
LXM05AD10M3X 200....240 V trifazat
LXM05BD10M3X 200...240 V trifazat
LXM05CD10M3X 200...240 V trifazat
LXM15LD13M3 230 V trifazat
LXM05AD14N4 380...480 V trifazat
LXM05BD14N4 380...480 V trifazat
LXM05CD14N4 380...480 V trifazat
LXM15LD10N4 400 V trifazat
Caracteristici mecanice
Capătul arborelui: Fără blocare
Grad de protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă conform standardului internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate cu familia de produse: Lexium 15, Lexium 05, Lexium 32
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trefazic
Curent continuu de repaus: 1,7 A
Putere continuă maximă: 0,97 W
Date tehnice detaliate
Curent maxim Irms: 6 A - 8,7 A (în funcție de acționare)
Curent continuu maxim: 6,5 A
Frecvență de comutare: 8 kHz
Axa secundară: Fără al doilea capăt al arborelui
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Tip feedback: Multiturn SinCos Hiperface
Dimensiune flanșă motor: 55 mm
Număr de stive motor: 3
Constantă de cuplu: 0,7 N.m/A la 120 °C
Constantă EMF inversă: 41 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție rotor: 0,134 kg.cm²
Rezistență stator: 10,4 Ohm la 20 °C
Inductanța statorului: 13,02 mH la 20 °C
Constanta de timp electrică a statorului: 2,4 ms la 20 °C
Forța radială maximă Fr: 190 N - 390 N (în funcție de viteză) Forță axială maximă Fa: 0,2 × Fr Tip de răcire: Convecție naturală Lungime: 176,5 mm Diametru colier de centrare: 40 mmp>
Adâncimea colierului de centrare: 2 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificii de montare: 63 mm
Greutate netă: 1,76 kg
Referință dimensiune: BSH0553P
Eroare de precizie [unghi]: 1,4°
Temperatura cuprului la cald: 120 °C
Temperatura magnetului la cald: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
