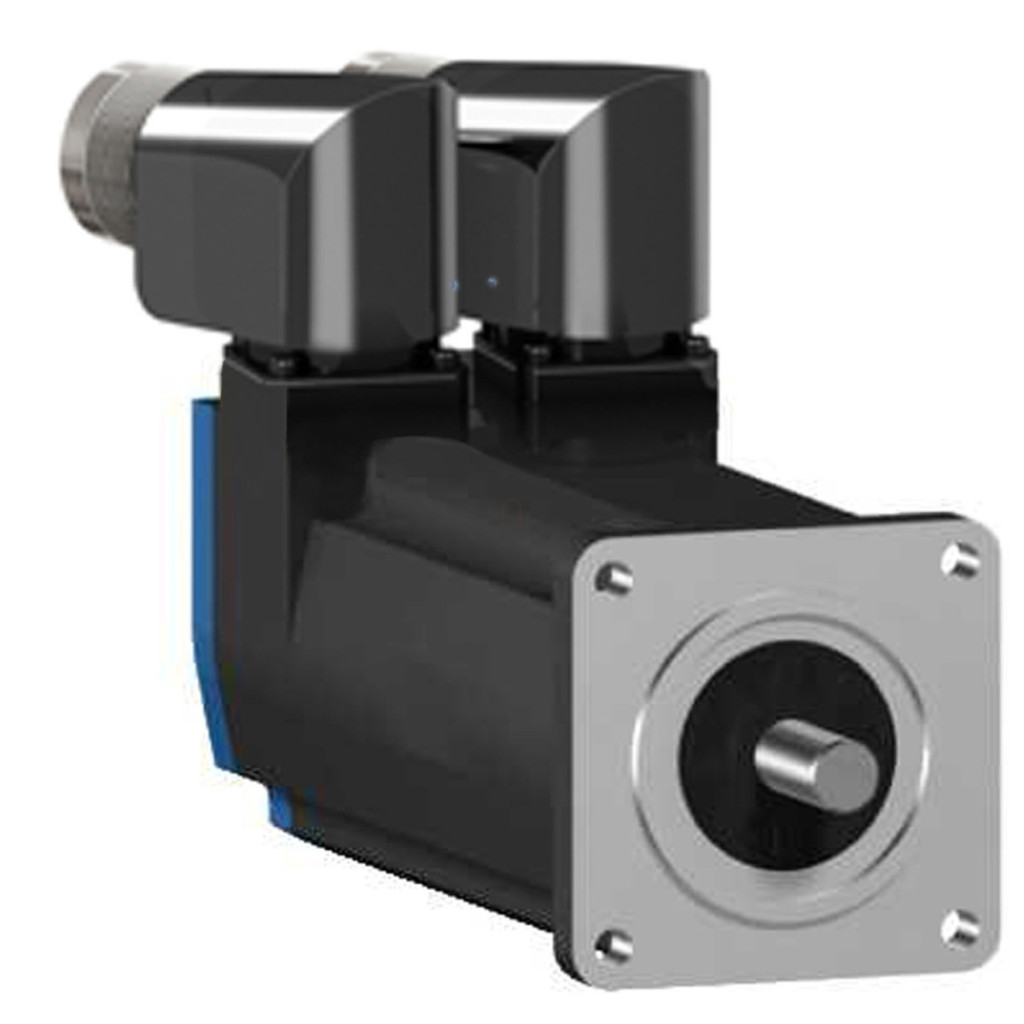

Servomotorul Schneider Electric Lexium 05 BSH0553P02F2A este o unitate de acționare compactă, de înaltă performanță, concepută pentru sarcini de automatizare industrială. Acest servomotor din seria BSH are o carcasă de 55 mm și este recomandat în special pentru aplicații de mișcare de precizie, unde sunt necesare un control excelent al cuplului și o poziționare precisă. Cei mai importanți parametri tehnici ai motorului includ un cuplu nominal de 1,3 Nm (în combinație cu o serie de acționări Lexium diferite) și un cuplu maxim de până la 3,87 Nm. Motorul are o viteză nominală de 3000 rpm, în timp ce viteza sa mecanică maximă poate ajunge la 9000 rpm. Modelul BSH0553P02F2A este disponibil într-o versiune trifazată, are protecție IP50 și este echipat cu o frână încorporată. Motorul este echipat cu un capăt de arbore nefolosit și feedback multi-turn Sincos, care permite o poziționare extrem de precisă. Motorul are opțiuni de conectare universale – este compatibil cu o serie de acționări Schneider Electric, inclusiv seriile Lexium 05, Lexium 15 și Lexium 32. Acestea includ LXM05AD10M2 (200-240 V, monofazat), LXM05AD10M3X (200-240 V, trifazat), LXM05AD14N4 (380-480 V, trifazat) și LXM32.U60N4 (400 V/480 V, trifazat) servomotoare. Puterea de ieșire a motorului poate ajunge la 400 W atunci când este combinat cu diverse motoare. Codificatorul multiturn Sincos oferă o rezoluție extrem de ridicată de 131072 puncte/rotație × 4096 rotații, ceea ce garantează o precizie remarcabilă pentru aplicații industriale. Caracteristicile de proiectare ale servomotorului includ montarea cu flanșă în conformitate cu standardele internaționale, răcire prin convecție naturală și conectori rotativi în unghi drept. Diametrul arborelui motorului este de 9 mm, iar lungimea arborelui este de 20 mm. Alți parametri importanți: cuplu constant 0,7 N.m/A (la 120 °C), tensiune constantă 41 V/krpm, cuplu de inerție al rotorului 0,1553 kg·cm², rezistență stator 10,4 Ohm, inductanță 13,02 mH (la 20 °C). Lungimea totală a motorului, inclusiv frâna, este de 203 mm, iar greutatea sa este de 1,9 kg. Cuplul de frânare este de 0,8 N.m, iar puterea frânei este de 10 W. Capacitatea de încărcare radială a servomotorului variază între 190 și 390 N în funcție de viteză, în timp ce capacitatea de încărcare axială este de 0,2 ori forța radială.
Schneider Electric Lexium 05 - BSH0553P02F2A - Servomotor BSH, 55 mm, max. 400 W, 1,05 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Date generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 9000 rpm Cuplu nominal: 1,1 N·m (cu diverse acționări) Viteză nominală: 3000 rpm (cu seria Lexium 05), 6000 rpm (cu servomotor LXM32.U60N4)
Caracteristici de performanță
Cuplu în regim staționar: 1,3 Nm (cu servomotoare Lexium 05 și Lexium 15), 1,05 Nm (cu acționare LXM32.U60N4)
Cuplu maxim de menținere: 3,18-3,87 Nm (cu acționări Lexium 05), 3,5 Nm (cu acționare LXM32.U60N4)
Putere nominală de ieșire: 350-400 W (în funcție de unitate)
Curent în stare staționară: 1,7 A
Curent maxim Irms: 6,5 A (cu seria Lexium 05), 8,7 A (cu seria Lexium 15), 6 A (cu seria Lexium 32)
Curent maxim în stare staționară: 6,5 A
Frecvență de comutare: 8 kHz
Caracteristici mecanice
Capătul arborelui: Fără blocare
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Dimensiune flanșă motor: 55 mm
Constantă de cuplu: 0,7 N·m/A la 120 °C
Constantă EMF inversă: 41 V/rpm la 120 °C Număr de poli ai motorului: 3,0 Inerție rotor: 0,1553 kg·cm² Rezistență stator: 10,4 Ohm la 20 °C Inductanța statorului: 13,02 mH la 20 °C Constanta de timp electrică a statorului: 2,4 ms la 20 °C Forța radială maximă Fr: 190-390 N (în funcție de viteză)
Forță axială maximă Fa: 0,2 × Fr
Caracteristici frână
Frână de reținere: Încorporată
Cuplu de reținere: 0,8 N·m
Putere frână: 10 W
Caracteristici fizice
Tip de răcire: Convecție naturală
Lungime: 203 mm
Diametru colier de centrare: 40 mm Adâncime colier de centrare: 2 mm Număr orificii de montare: 4 Diametru orificiu de montare: 5,5 mm Diametru cerc orificii de montare: 63 mm Greutate netă: 1,9 kg Tip de feedback: Multiturn SinCos Hiperface Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Precizie unghiulară: 1,4°
Protecție
Clasă de protecție IP: standard IP50
Conexiune electrică
Conexiune electrică: Conectori rotativi cu unghi drept Număr de faze de rețea: 3
