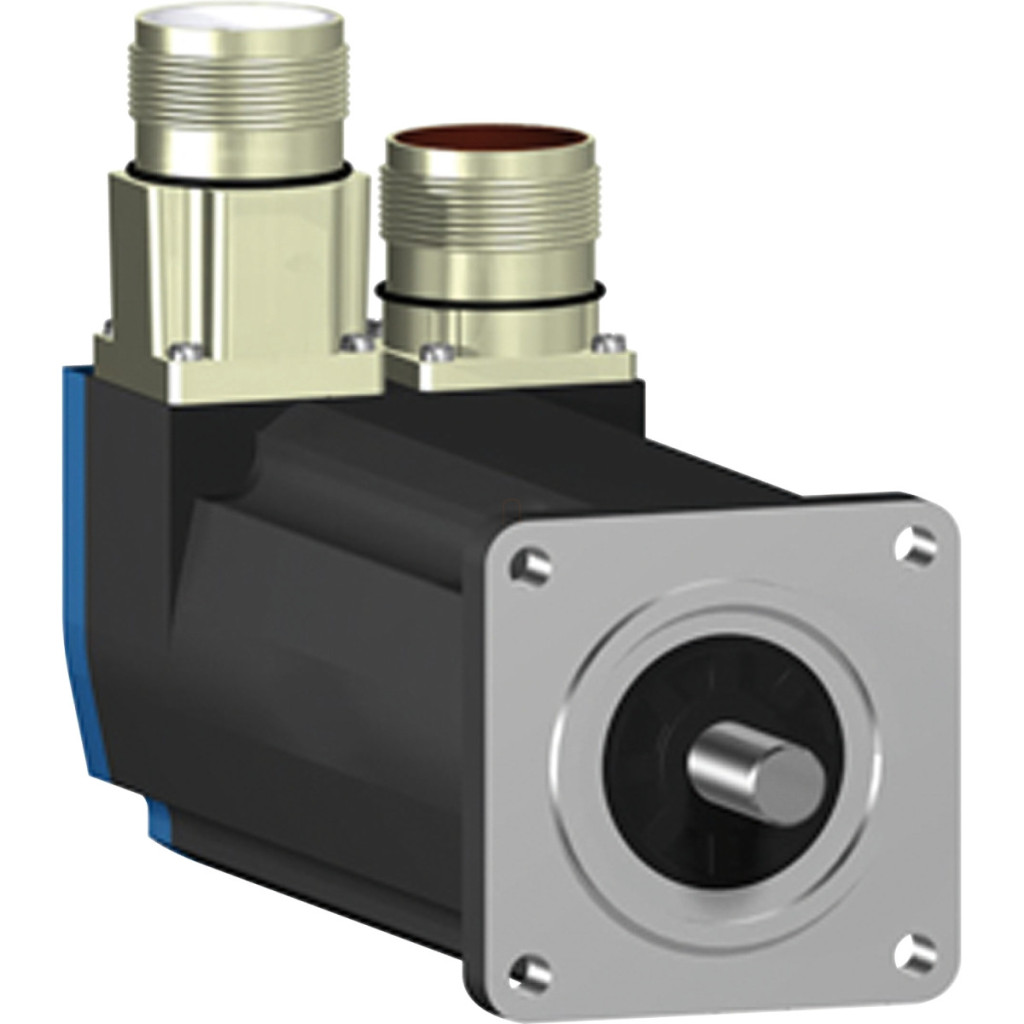

Servomotorul Schneider Electric Lexium 05 seria BSH0553P12A1A este o soluție de acționare compactă și performantă, concepută special pentru aplicații industriale de precizie. Acest motor de 55 mm este alegerea ideală pentru sarcini de automatizare care necesită poziționare fiabilă și precisă și control al vitezei. Modelul BSH0553P12A1A are o serie de caracteristici tehnice remarcabile, care îl fac potrivit pentru utilizarea într-o varietate de medii industriale. Motorul funcționează la o viteză nominală de 3000 rpm, atingând o viteză mecanică maximă de până la 9000 rpm. Motorul are un cuplu de reținere continuu de 1,3 Nm, în timp ce cuplul de reținere maxim poate ajunge până la 3,87 Nm, oferind performanțe dinamice excelente. Puterea nominală de ieșire variază între 350 și 670 W atunci când este asociat cu diferite controlere, în timp ce cuplul nominal este de aproximativ 1,1 Nm. Motorul BSH0553P12A1A este compatibil cu servomotoarele Lexium 05, Lexium 15 și Lexium 32, printre altele, ceea ce îl face flexibil pentru integrarea în diverse sisteme de control. De asemenea, designul motorului este demn de remarcat. Capătul arborelui blocat, cu diametrul de 9 mm și lungimea de 20 mm, asigură o conexiune mecanică stabilă. Feedback-ul este furnizat de un codificator Multiturn SinCos Hiperface de înaltă rezoluție, care oferă o rezoluție de 131072 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Gradul de protecție IP50 al motorului oferă protecție de bază împotriva prafului. Motorul este răcit prin convecție naturală, asigurând o funcționare silențioasă. Motorul are o lungime totală de 176,5 mm și cântărește 1,76 kg. Colierul de centrare cu diametrul de 40 mm și orificiile de montare cu diametrul de 4 x 5,5 mm pe un cerc cu diametrul de 63 mm permit montarea standard. Caracteristicile electrice ale servomotorului BSH0553P12A1A sunt, de asemenea, remarcabile. Motorul funcționează cu o alimentare trifazată cu o tensiune maximă de alimentare de 480 V. Curentul continuu direct este de 1,7 A, în timp ce curentul maxim variază între 6 și 8,7 A, în funcție de tip. Valoarea cuplului constant este de 0,7 Nm/A la 120 °C, iar constanta de tensiune a motorului este de 41 V/krpm. Rezistența statorului este de 10,4 Ohm, iar inductanța este de 13,02 mH la 20 °C. Constanta de timp electrică a motorului este de 2,4 ms. Cuplul de inerție al rotorului este de 0,134 kg·cm². Capacitatea de încărcare radială a motorului variază între 190 și 390 N, în funcție de viteză. Forța axială maximă este de 0,2 ori forța radială. Eroarea de precizie a motorului este de 1,4°. Servomotorul BSH0553P12A1A are conectori drepți, ceea ce simplifică cablarea și instalarea.
BSH0553P12A1A Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu continuu: 1,05 N.m - 1,3 N.m (cu diferite transmisii)
Cuplu maxim de menținere: 2,7 N.m - 3,87 N.m (cu diferite transmisii)
Putere nominală de ieșire: 340 W - 670 W (cu diverse transmisii)
Cuplu nominal: 0,65 N.m - 1,1 N.m (cu diverse transmisii)
Viteză nominală: 3000 rpm (seria LXM05), 6000 rpm (seria LXM32), 8000 rpm (LXM15LD10N4)
Compatibilitate și design
Compatibilitate produs: Lexium 05, Lexium 15, Lexium 32
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză:131.072 puncte/rotație × 4.096 rotații
Frână de reținere: Niciuna
Suprafață de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Parametri electrici
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent continuu de repaus: 1,7 A
Putere continuă maximă: 0,97 W
Curent maxim Irms: 6,5 A - 8,7 A (cu diferite acționări)
Curent continuu maxim: 6,5 A
Frecvență de comutație: 8 kHz
Caracteristici mecanice
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip de feedback: Multiturn SinCos Hiperface
Dimensiune flanșă motor: 55 mm
Număr de înfășurări motor: 3
Cuplu constant: 0,7 N.m/A la 120 °C
Tensiune constantă: 41 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție rotor: 0,134 kg.cm²
Rezistența statorului: 10,4 Ohm la 20 °C
Inductanța statorului: 13,02 mH la 20 °C
Constantă de timp electrică a statorului: 2,4 ms la 20 °C
Capacitate de încărcare mecanică și dimensiuni
Forță radială maximă Fr: 190 N - 390 N (în funcție de viteză) Forță axială maximă Fa: 0,2 × Fr Tip de răcire: Convecție naturală Lungime: 176,5 mm Diametru colier de centrare: 40 mm 176,5 mm
Diametru colier de centrare: 40 mm
Adâncime colier de centrare: 2 mm
Număr de orificii de fixare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificiu de montare: 63 mm
Greutate netă: 1,76 kg
Referință dimensiune: BSH0553P
Număr de faze de alimentare: 3
Precizie unghiulară: 1,4°
Temperatură maximă bobină: 120 °C
Temperatura maximă a magnetului: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
