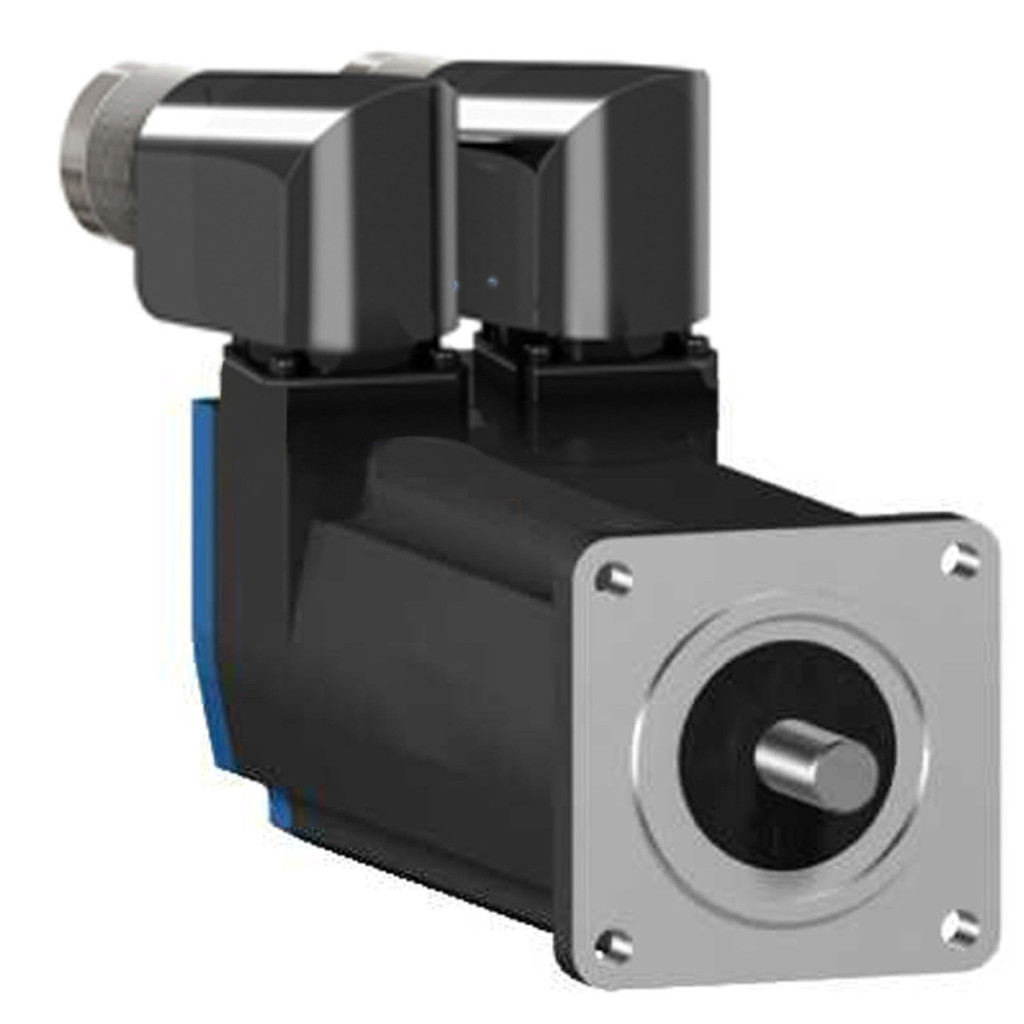

Servomotorul Schneider Electric BSH0553P12A2A face parte din familia de produse Lexium 05, care oferă o soluție excelentă pentru sarcini de automatizare care necesită un control de precizie. Acest servomotor compact, cu o dimensiune a flanșei de 55 mm, este alegerea ideală pentru aplicații industriale în care precizia și fiabilitatea sunt esențiale. Servomotorul BSH0553P12A2A oferă performanțe remarcabile într-un format compact. Motorul are o viteză mecanică maximă de 9000 rpm și o viteză nominală de 3000 rpm. Cu un cuplu continuu de 1,3 N.m, motorul poate furniza un cuplu maxim de până la 3,87 N.m, rezultând caracteristici dinamice excelente. Motorul are o putere nominală de ieșire de 350 W, potrivită pentru o gamă largă de aplicații industriale. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului. Designul arborelui canelat permite o conexiune mecanică fiabilă și precisă la echipamentul acționat. O caracteristică specială a servomotorului BSH0553P12A2A este feedback-ul multiturn Sincos, care permite o poziționare extrem de precisă, cu o rezoluție de 131072 puncte/rotație × 4096 rotații. Sistemul de feedback utilizează protocolul Hiperface, care este standardul industrial pentru servomotoarele moderne. Acest motor este fabricat într-o versiune fără frână și necesită alimentare trifazată. Are o flanșă standard internațională, care facilitează instalarea în diverse sisteme. Motorul este echipat cu conectori rotativi în unghi drept, care oferă flexibilitate în timpul cablării, în special în spații de instalare înguste. Servomotorul BSH0553P12A2A este compatibil cu servomotoarele Lexium 05, Lexium 15 și Lexium 32. Caracteristicile tehnice ale motorului includ o constantă de cuplu de 0,7 N.m/A la 120 °C, o constantă de forță contraelectromotoare de 41 V/krpm, o rezistență a statorului de 10,4 Ohm și o inductanță a statorului de 13,02 mH la 20 °C. Constanta de timp electrică a statorului motorului este de 2,4 ms la 20 °C. Motorul este răcit prin convecție naturală, iar rotorul său are o inerție de 0,134 kg.cm². Arborele are un diametru de 9 mm și o lungime de 20 mm, iar lățimea blocajului este de 12 mm. Lungimea totală a motorului este de 176,5 mm, diametrul colierului de centrare este de 40 mm, iar adâncimea acestuia este de 2 mm. Motorul are 4 orificii de montare cu un diametru de 5,5 mm, situate pe un cerc cu un diametru de 63 mm. Capacitatea maximă de încărcare a forței radiale a motorului variază în funcție de viteză, variind de la 390 N la 1000 rpm la 190 N la 8000 rpm. Forța axială maximă poate fi de 0,2 ori forța radială.
Schneider Electric Lexium 05 - BSH0553P12A2A - Servomotor BSH, 55 mm, max. 400 W, 1,05 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm Viteza nominală: 3000 rpm Nivel de protecție IP: standard IP50
Caracteristici de performanță
Cuplu de reținere continuu: 1,3 N.m (pentru seria LXM05), 1,05 N.m (pentru acționarea LXM32.U60N4)
Cuplu de reținere maxim: 3,87 N.m (LXM05AD14N4, 380...480 V, trifazat), 3,18 N.m (LXM05AD10M2, 200...240 V, monofazat)
Cuplu nominal: 1,1 N.m (pentru seria LXM05), 0,65 N.m (pentru unitatea LXM32.U60N4)
Putere nominală de ieșire: 350 W (pentru seria LXM05), 400 W (pentru unitatea LXM32.U60N4)
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trefazic
Curent continuu staționar: 1,7 A
Curent maxim Irms: 6,5 A (pentru seria LXM05), 8,7 A (pentru seria LXM15)
Curent continuu maxim: 6,5 A
Frecvență de comutație: 8 kHz
Caracteristici mecanice
Capătul arborelui: Inel de blocare
Diametrul arborelui: 9 mm
Lungimea arborelui: 20 mm
Lățimea inelului de blocare: 12 mm Dimensiunea flanșei motorului: 55 mm Lungime: 176,5 mm Diametrul colierului de centrare: 40 mm Adâncimea colierului de centrare: 2 mm Număr de orificii de montare: 4
Diametru orificiu de montare: 5,5 mm
Diametru cerc orificiu de montare: 63 mm
Feedback și control
Tip feedback: Multiturn SinCos Hiperface
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Eroare unghiulară: 1,4°
Alte caracteristici
Număr de stivuire a motorului: 3
Constantă de cuplu: 0,7 N.m/A la 120 °C
Constantă de forță contraelectromotoare: 41 V/krpm la 120 °C
Număr de poli ai motorului: 3,0
Inerție rotor: 0,134 kg.cm²
Rezistență stator: 10,4 Ohm la 20 °C
Inductanța statorului: 13,02 mH la 20 °C
Constanta de timp electrică a statorului: 2,4 ms la 20 °C
Forța radială maximă Fr: 390 N la 1000 rpm, 190 N la 8000 rpm
Forță axială maximă Fa: 0,2 × Fr
Tip de răcire: Convecție naturală
Conexiune electrică: Conectori rotativi cu unghi drept
Compatibilitate
Compatibilitate produs: Servomotoare din seriile LXM05, LXM15 și LXM32
Compatibilitate gamă: Lexium 05, Lexium 15, Lexium 32
