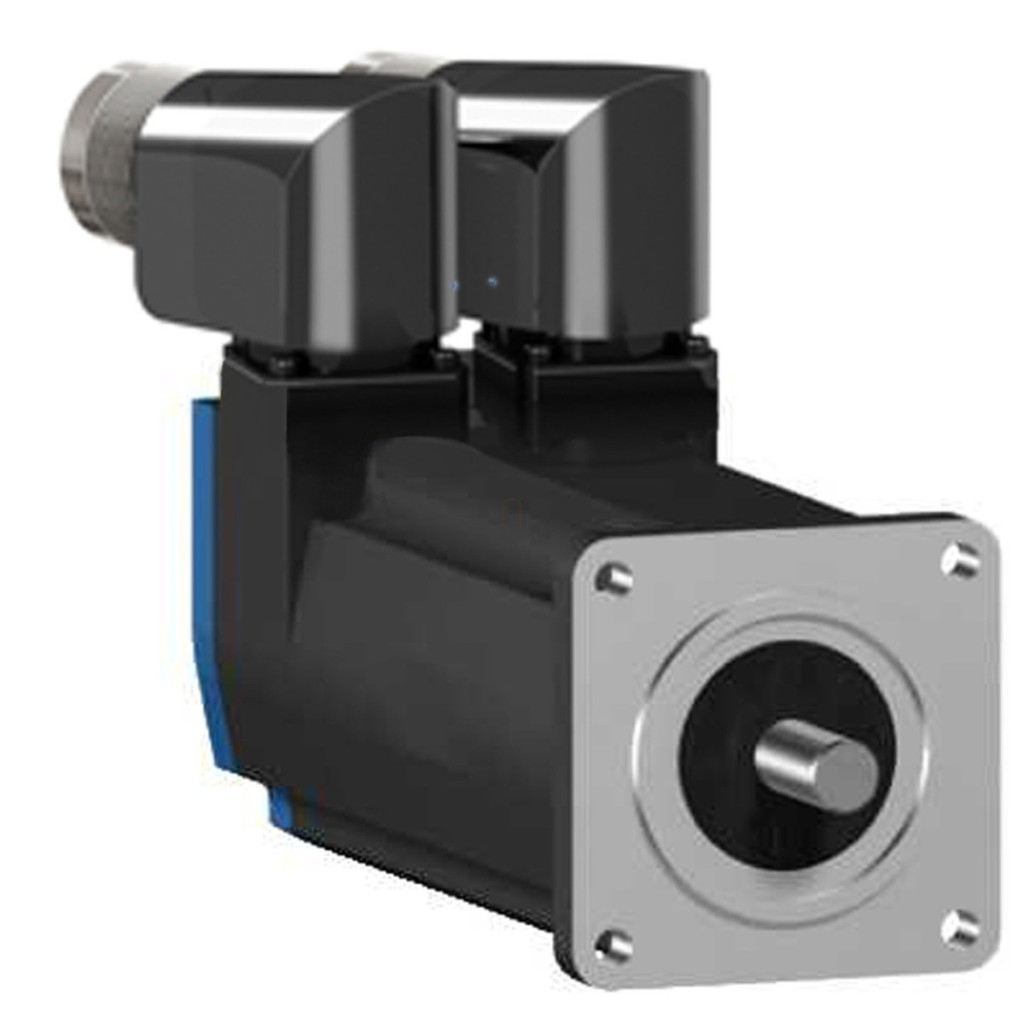

Servomotorul Schneider Electric BSH0553P12F2A este o unitate de acționare compactă concepută pentru aplicații industriale de precizie din familia de produse Lexium 05. Acest motor trifazat oferă performanțe excelente pentru sarcini de automatizare, robotică și alte aplicații de mișcare de înaltă precizie, în care poziționarea precisă este esențială. BSH0553P12F2A este un servomotor de 55 mm care oferă un cuplu continuu de 1,3 Nm la o viteză nominală de 3000 rpm. Motorul poate atinge o viteză mecanică maximă de 9000 rpm, oferind o flexibilitate excepțională pentru o varietate de aplicații industriale. Unitatea are un design cu arbore blocat, care permite o conexiune sigură și stabilă a arborelui. Datorită sistemului de frânare integrat, motorul oferă un cuplu de reținere de 0,8 Nm atunci când frâna este activată, prevenind astfel mișcările nedorite în cazul unei întreruperi de curent sau al opririi. Servomotorul BSH0553P12F2A permite o poziționare de înaltă precizie datorită sistemului său de feedback Multiturn SinCos Hiperface, care are o rezoluție de 131072 puncte/rotație × 4096 rotații. Acest motor este compatibil cu o gamă largă de unități Lexium, inclusiv familiile Lexium 05, Lexium 15 și Lexium 32, oferind opțiuni flexibile de integrare în diferite arhitecturi de control. Produsul are protecție IP50, care oferă o protecție adecvată împotriva prafului, dar este proiectat pentru a fi utilizat într-un mediu profesional, controlat. Motorul este echipat cu conectori rotativi, în unghi drept, care facilitează cablarea și instalarea în diverse poziții de montare. Din punct de vedere tehnic, BSH0553P12F2A are specificații remarcabile. Motorul are un cuplu constant de 0,7 N.m/A la 120 °C și o constantă EMF inversă de 41 V/krpm. Inerția rotorului este de 0,1553 kg.cm², ceea ce permite o accelerare și frânare rapide. Rezistența statorului motorului este de 10,4 ohmi la 20 °C, iar inductanța statorului este de 13,02 mH la 20 °C, rezultând o constantă de timp electrică de 2,4 ms. Capacitatea maximă de încărcare a forței radiale (Fr) depinde de viteză, fiind de 390 N la 1000 rpm și 270 N la 3000 rpm. Motorul are o flanșă standard internațională pentru o instalare ușoară, cu un diametru al colierului central de 40 mm și o adâncime de 2 mm. Diametrul cercului orificiului de montare este de 63 mm, iar produsul are 4 orificii de montare cu un diametru de 5,5 mm. Diametrul arborelui este de 9 mm, lungimea arborelui este de 20 mm, iar lățimea blocării este de 12 mm.
Schneider Electric Lexium 05 - BSH0553P12F2A - Servomotor BSH, 55 mm, max. 400 W, 1,05 Nm, IP50, cu blocare, frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 9000 rpm
Cuplu continuu: 1,3 N·m (cu diverse combinații de tensiune de alimentare și acționare)
Cuplu maxim: 2,7 N·m - 3,87 N·m (în funcție de tensiunea de alimentare și tipul de acționare)
Putere nominală de ieșire: 350 W - 670 W (în funcție de tipul de acționare și tensiunea de alimentare)
Parametri tehnici
Cuplu nominal: 0,65 Nm - 1,1 Nm (în funcție de tensiunea de alimentare și acționare)
Viteză nominală: 3000 rpm (cu acționări Lexium 05, 15), 6000 rpm (cu acționare Lexium 32), 8000 rpm (cu acționare LXM15LD10N4)
Compatibilitate produs: Lexium 05, Lexium 15, Lexium 32 la diferite niveluri de tensiune
Capătul arborelui: Blocat
Protecție IP: Standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație × 4.096 rotații
Frână de reținere: Frână încorporată
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate serie: Lexium 05, Lexium 15, Lexium 32
Tensiune maximă de alimentare: 480 V
Număr de faze de alimentare: Trifazat
Curent continuu: 1,7 A
Putere continuă maximă: 0,97 W
Curent maxim (Irms): 6,5 A - 8,7 A (în funcție de acționare)
Curent constant maxim: 6,5 A
Frecvență de comutare: 8 kHz
Caracteristici fizice
Diametru arbore: 9 mm
Lungime arbore: 20 mm
Lățime zăvor: 12 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 0,8 N·m frână de reținere
Dimensiune flanșă motor: 55 mm
Număr de stive motor: 3
Cuplu constant: 0,7 N·m/A la 120 °C
EMF invers constant: 41 V/krpm la 120 °C
Inerție rotor: 0,1553 kg.cm²
Rezistență stator: 10,4 Ohm la 20 °C
Inductanță stator: 13,02 mH la 20 °C
Constantă de timp electrică a statorului: 2,4 ms la 20 °C
Lungime: 203 mm
Greutate netă: 1,9 kg
